Mogan Gh.L. Buzdugan I.D. Proiectarea dispozitivelor de remorcare auto. Universitatea Transilvania din Brașov

Subcap.5.1 Proiectarea legăturii 7-8 (asamblare țeavă-țeavă)

A. Schema de încărcare şi date de proiectare

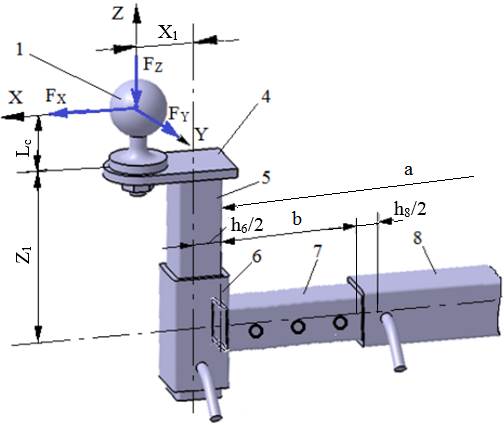

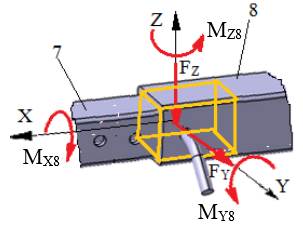

Schema de încărcare exterioară	Schema de încărcare a legăturii 7-8

Date de proiectare

Forţele exterioare: F_X, F_Y, F_Z acţionează la distanţele L_c (Ex.3.1), X₁, Z₁ (Ex.1.2.2), h₆ (Ex.4.1), h₇, h₈, a, b (Ex.4.3);  se calculează momentele în centrul asamblării (Calc.0):

M_X8 = F_Y (L_c+Z₁),

M_Z8 = F_Y (X₁ +h₆/2 + b + h₈/2),

M_Y8 = F_X (L_c +Z₁) + F_Z (X₁ +h₆/2 + b + h₈/2).

Restricţii dimensionale: se  asamblează țevile pătrate 7și 8, cu laturile h₇, h₈ şi grosimile pereților t₇, t₈ (Ex.4.3).

Restricţii de funcţionare: temperatura, T = (-30…40) ^oC; mediu de lucru exterior cu umezeală avansată.

Restricţii constructive: țeava 7 se va introduce în țeava 8 și va forma ajustaje cu joc mare pe laturile pătratelor în contact.

B. Alegerea materialelor

Deoarece elementele 5 şi 6 sunt îmbinate prin sudare cu alte elemente se adoptă oţeluri sudabile (Anexa.M.01). Pentru oţelurile adoptate în vederea calculelor se vor reţine limita de curgere s₀₂, rezistenţele la rupere s_r, și σ_as = 60…90 MPa, tensiunea admisibilă la strivire, pentru contacte conforme oțel-oțel.

C. Proiectarea formei constructive

Caracteristici şi restricţii constructive: -     pentru asigurarea funcţionării se impune realizarea contactelor conforme (pe suprafaţe mari), asigurate de dimensiunile țevilor. - dimensiunile asamblării cu bolţ se vor determina în urma calculului asamblării cu bolț (Subcap.5.2, Ex.5.2)

D. Model de calcul, dimensionare şi verificare

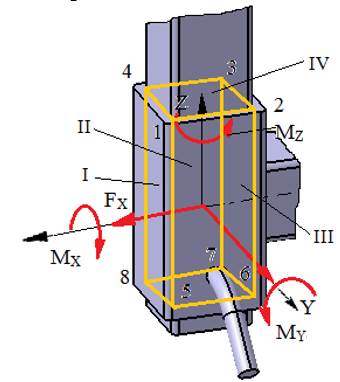

Modelul asamblării elementelor 5-6 (Subcap.4.1)

Modelul asamblării elementelor 7-8

Particularități ale modelului asamblării elementelor 7-8

Modelul de calcul a legăturii (asamblării) dintre ţevile pătrate 7 şi 8 este similar cu modelul de calcul (general) a legăturii dintre ţevile 5 şi 6 (Subcap.4.1) cu următoarele deosebiri legate de sistemele de coordonate:

- sistemul de coordonate asociat asamblării 7-8 are axa axială X în loc de Z şi axa transversală Z în loc de X;

- dimensiunile alezajului pătrat, H  = h₇.

Date  de calcul

- despre încărcări: F_X = F_Z,  F_Y, M_X = M_Z8, M_Y = M_Y8;  M_Z = M_X8;

- despre forme şi dimensiuni: dimensiunile alezajului pătrat, H  = h₇; grosimea ţevii  interioare, t₇,  şi respectiv exterioare t₈;  lungimea L a paralelipipedului de contact are valoare necunoscută;

- despre materiale: σ_as = 60…90 MPa – tensiunea admisibilă la strivire.

Dimensionare

Din fereastra de calcul Calc.4.1.1, după înlocuirea valorilor parametrilor cunoscuţi și rezolvare, se obțin, de obicei, două soluții pozitive.

În final, se adoptă, L_7-8 ca fiind maximul valorilor pozitive ale parametrului L (se va rotunji la o valoare întreagă mai mare).

E. Proiectarea formei constructiv-tehnologică

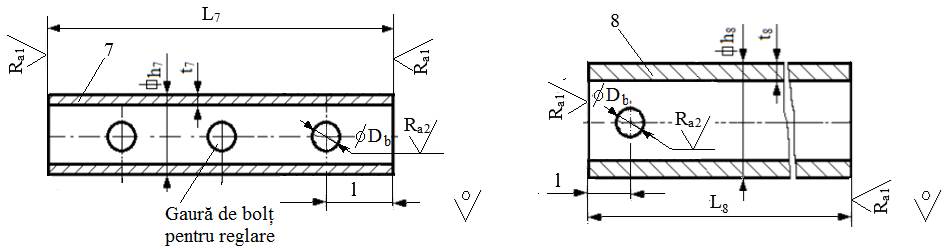

Desene constructiv-tehnologice

Recomandări pentru adoptarea dimensiunilor parametrilor și a constructiv-tehnologici

- dimensiuni: h₇, t₇, h₈, t₈, L₇ = b + h₈/2 + L_7-8/2, L₈ = a – L₇ + L_7-8), l = L_7-8/2; diametrul alezajului bolțului, D_b, se va determina ca urmare a calculului asamblării cu bolţ (Subcap.5.2, Ex.5.2); Obs. Dacă L₇ > a sau L₈ < 0 asamblarea țeavă-țeavă nu poate fi integrată, fiind necesare dimensiuni mai mari se renunță la ea (totodată se va renunța la elementul 8 și la bolț);

- prelucrări tehnologice: frezare capete țevi, găurire/alezare găuri pentru bolț;

- calitatea (rugozitățile) suprafeţelor prelucrate: R_a1 = 6,3 µm sau R_a1 = 12,5 µm; R_a2 = 6,3 µm sau R_a2 = 3,2 µm;

- muchiile ascuțite se vor teși, 1x45^o;

- poziția găurii de bolț (eventual, a găurii de bolț pentru reglare) se va stabili la reprezentarea în desenul de ansamblu.
