Mogan Gh.L. Buzdugan I.D. Proiectarea dispozitivelor de remorcare auto. Universitatea Transilvania din Brașov



Subcap.5.2 Proiectarea legăturii 7-8 (asamblare cu bolț)



A.    Schema de încărcare și date de proiectare

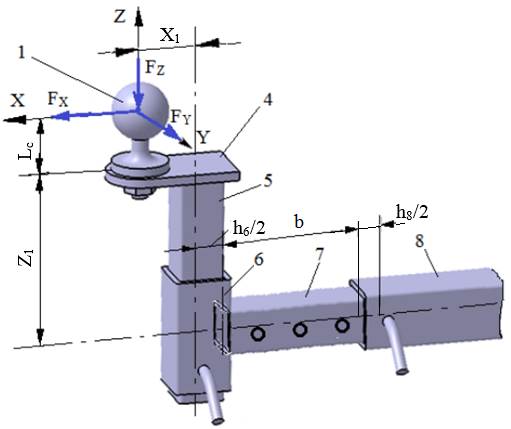

Schema de încărcare exterioară



Schema de încărcare a asamblării cu bolț







 Date de proiectare

 Forțele exterioare:  FX;

Restricții dimensionale: se  asamblează țeava pătrată 7 cu latura h7 și grosimea t7 și țeava pătrată 8 cu latura h8 și grosimea t8 (Ex.4.3);

Restricții de funcționare: temperatura, T = (-30…40) oC; mediu de lucru exterior cu umezeală avansată.

Restricții constructive: asigurarea interschimbabilității dimensionale.



B.    Alegerea materialelor și tratamentelor termice

Elementele 7 și 8 sunt din oțel sudabil (Ex.4.3).

Bolțul se va executa din oțel pentru construcții mecanice de ex. E295, E335, E360 (SR EN 10025/2005) sau chiar din oțel de îmbunătățire C35, C40, C45.

Pentru fiecare material se vor identifica: tensiunea limită la curgere 02; tensiunea la rupere r. Tensiunea admisibilă la forfecare a materialului bolțului, τaf = (0,6…0,8)at, at= (0,6…0,8)02/c, c = 2…3, coeficient de siguranță; tensiunea admisibilă de strivire oțel-oțel, σas = (60…80) MPa (se adoptă, valori mai mici pentru oțelurile moi).



C.    Proiectarea formei constructive

Desen constructiv

Caracteristici și restricții constructive

-          se adoptă bolț cu cap la 45o și gaură de șplint (Anexa.ST.09);

-          asamblarea cu bolț se va realiza prin ambii pereți ai țevilor;

-          pentru interschimbabilitate se va adopta diametrul bolțului Db cu valoare standard;

-          găurile de bolț se vor poziționa la mijlocul asamblării țeavă-țeavă 7-8.



D.    Model de calcul, dimensionare și verificare

Model de calcul

Modelul de calcul este similar cu cel pentru calculul asamblării cu bolț 5-6 (Subcap.4.2);

Dimensionare

Pentru dimensionare folosind fereastra de calcul, Calc.4.2.1, în care F = FX, ti = t7, te = t8, σas, tensiunea admisibilă la strivire a materialului țevilor, se determină .

Se adoptă, Db >   (Anexa.ST.09); se recomandă din considerente tehnologice și de manipulare, Db  ≥ 8 mm.

Verificare

Din fereastra Calc.4.2.2, considerând F = FX și valoarea Db adoptată, se obține  tensiunea efectivă de forfecare, τf, care trebuie să respecte relația, τf  ≤ τaf, în care,   τaf, tensiunea admisibilă la forfecare  a materialului bolțului.



E.    Proiectarea formei constructiv-tehnologică

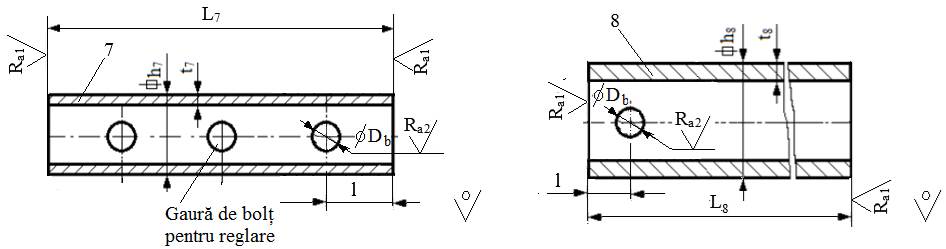

Desen constructiv-tehnologic



Recomandări pentru adoptarea dimensiunilor și a parametrilor constructiv-tehnologici:

-        dimensiuni: h7, t7, h8, t8, L7, L8, l, Db;

-        prelucrări tehnologice: frezare capete țevi, găurire/alezare găuri pentru bolț;

-        calitatea (rugozitățile) suprafețelor prelucrate: Ra1 = 6,3 ”m sau Ra1 = 12,5 ”m; Ra2 = 6,3 ”m sau Ra2 = 3,2 ”m;

-        muchiile ascuțite se vor teși, 1x45o;

-        poziția găurii de bolț (eventual, a găurii de bolț pentru reglare) se va stabili la reprezentarea în desenul de ansamblu.

 Recomandări pentru adoptarea elementelor asamblării

-        șplint (Anexa.ST.10);

-        șaibă pentru bolț (Anexa.ST.11)
