Mogan Gh.L. Buzdugan I.D. Proiectarea dispozitivelor de remorcare auto. Universitatea Transilvania din Brașov

Ex.5.2 Proiectarea legăturii 7-8 (asamblare cu bolţ)

Date de proiectare

Forţele exterioare: F_{X =} 1500 N.

Restricţii dimensionale: se  asamblează țeava pătrată 7 cu latura h₇ = 50 mm şi grosimea t₇ = 5 mm și țeava pătrată 8 cu latura h₈ = 60 mm şi grosimea t₈ = 5 mm.

Restricţii de funcţionare: temperatura, T = (-30…40) ^oC; mediu de lucru exterior cu umezeală avansată.

Restricţii constructive: asigurarea interschimbabilității dimensionale.

Materiale şi tratamente termice

Pentru elementele 7 şi 8 s-a ales material sudabil, oţel S235, conform SR EN 10025-2 (STAS 500/2).

Bolţul se va executa din oţel pentru construcţii mecanice de ex. E295 (SR EN 10025/2005).

Caracteristici ale materialelor

Materialul	Tratamentul termic	Duritatea [HB]	Tensiunea limită de curgere	Rezistenţa la rupere, σr
S235	-	-	s02 = 235 MPa	sr = 360 MPa
E295	-	-	s02 = 295 MPa	sr = 390 MPa

Tensiunea admisibilă la forfecare τ_af = 60 MPa.

Tensiunea admisibilă de strivire oțel-oțel, σ_as = 70 MPa.

Dimensionare şi verificare

Dimensionare

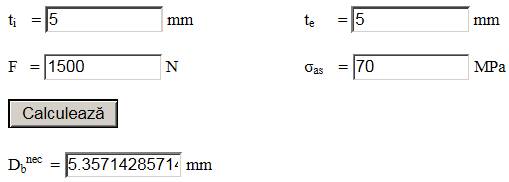

Din relaţia de dimensionare obţinută din condiţiile de rezistenţa la strivire a asamblării cu bolț, considerând F = F_X = 1500 N, t_i = t₇ = 5 mm, t_e = t₈ = 5 mm, σ_as = 70 MPa, rezultă diametrul bolțului necesar,

Se adoptă, D_b = 10 mm.

Verificare

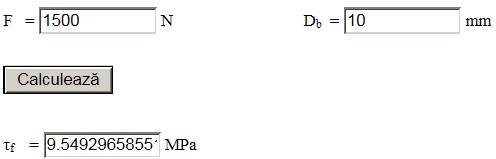

 Tensiunea de forfecare din bolț, considerând F = 1500 N și D_b = 10 mm, rezultă,

și condiția de verificare τ_f ≤ τ_af, devine 9,55 ≤ 60 MPa (se verifică).

Forma constructivo-tehnologică

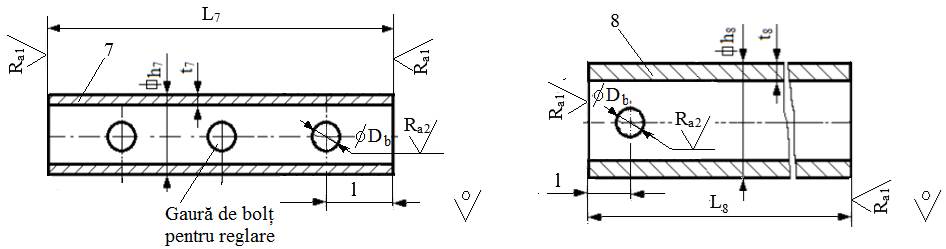

Desen constructiv-tehnologic

Adoptarea parametrilor constructiv-tehnologici

- dimensiuni: h₇ = 50 mm, t₇ = 5 mm, h₈= 60 mm, t₈ = 5 mm, L₇ = 105 mm , L₈ = 95 mm, l = 30 mm; D_b = 10 mm;

- operaţii tehnologice: frezare capete țevi, găurire/alezare găuri pentru bolț;

- calitatea (rugozitățile) suprafeţelor prelucrate: R_a1 = 12,5 µm, R_a2 = 6,3 µm;

- muchiile ascuțite se vor teși, 1x45^o;

- poziția găurii de bolț (eventual, a găurii de bolț pentru reglare) se va stabili la reprezentarea în desenul de ansamblu.

Adoptarea parametrilor elementelor asamblării

- şplint de tip arc (de asigurare), d = 2,5 mm;

- şaibă pentru bolț: d1  = 10 mm, D = 20 mm, h = 2,5 mm
