Mogan Gh.L. Buzdugan I.D. Proiectarea dispozitivelor de remorcare auto. Universitatea Transilvania din Brașov

Ex.3.1 Proiectarea elementului 1 (cârlig de remorcare)

Date de proiectare

Forţele exterioare:

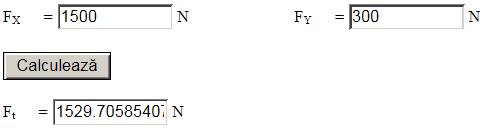

Pentru F_X = 1500 N, F_Y = 300 N rezultă forţa transversală, F_t = 1530 N.

Restricții de funcţionare: temperatura, T = (-30^oC…40) ^oC; mediu de lucru exterior cu umezeală avansată.

Restricții constructive: interschimbabilitate cu sistemele de  cuplare existente în UE.

Materialul şi tratamentul termic

Caracteristici ale materialului

Materialul	Tratamentul termic	Duritatea [HB]	Tensiunea limită  de curgere	Rezistenţa la  rupere
C45(0,45 %C)	Îmbunătăţire (călire şi revenire înaltă)	280	s02 = 300 MPa	sr = 600 MPa

Dimensionare şi verificare

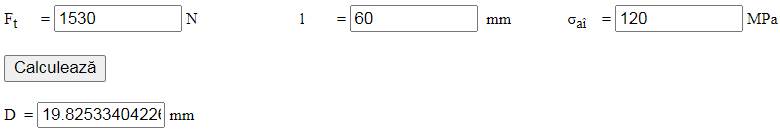

Din condiţia de rezistenţă la încovoiere a barei cilindrice, considerând l = 60 mm, F_t = 1530 N; σ_aî = (1,05…1,1)σ₀₂/c = (105…165) MPa - tensiunea admisibilă la încoviere (se adoptă σ_aî = 120 MPa), rezultă lungimea, D = 20 mm.

Din condiția de verificare a cursei de rotire a cuplei de remorcare, considerând D = 20 mm, D_s = 50 mm și α_a = 30^o rezultă,

D ≤ D_s sin α_a, 20 < 25 mm (se verifică).

Forma constructiv-tehnologică

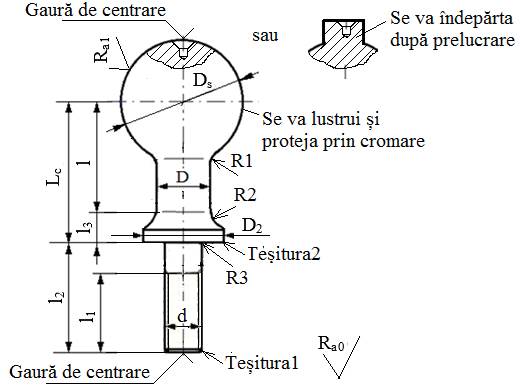

Desen constructiv-tehnologic

Recomandări pentru adoptarea dimensiunilor și a parametrilor tehnologici

- dimensiuni: D_s = 25 mm, D = 20 mm, l = 60 mm, L_c = 70 mm; l₃ = 10 mm; celelalte dimensiuni se vor determina după proiectarea tirantului superior 4 și a legăturii 1-4;

- zonele de trecere se vor realiza cu racordări: R1 = 2 mm, R2 = 2 mm, R3 = 0,5 mm;

- se adoptă teșituri de protecție, Teșitura2: 0,5x45^o, și tehnologică, Teșitura1, 1,5x45^o;

- găuri de centrare, A2,5/5,3;

- prelucrarea presupune operațiile: strunjire, găurire, filetare, rectificare a suprafeței sferice;

- calitatea (rugozitatea) suprafeţei sferice, prelucrată prin rectificare: R_a1 = 3,2 µm; calitatea (rugozitatea) generală a suprafeţelor: R_a0 = 6,3µm;

- deoarece, elementul funcţionează în mediu corosiv, pentru a se menține calitatea suprafeței sferice pe toată perioada de funcţionare se va realiza protecţie prin cromare
