Anexa.9.1 Recomandări pentru proiectarea de ansamblu (ex. pentru RCil H)

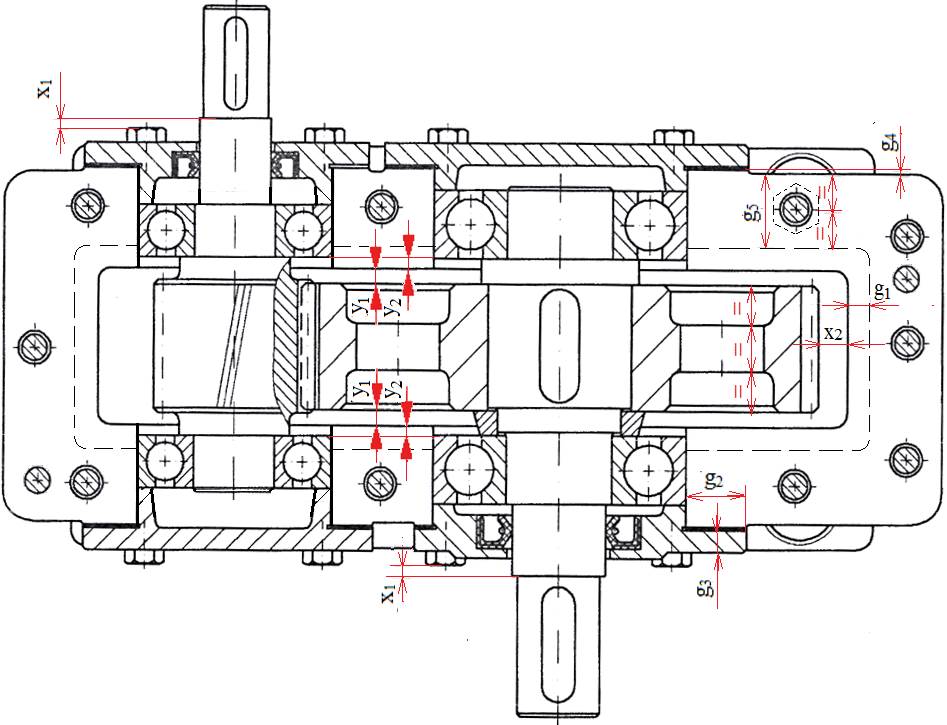

Secţiunea principală a RCil H

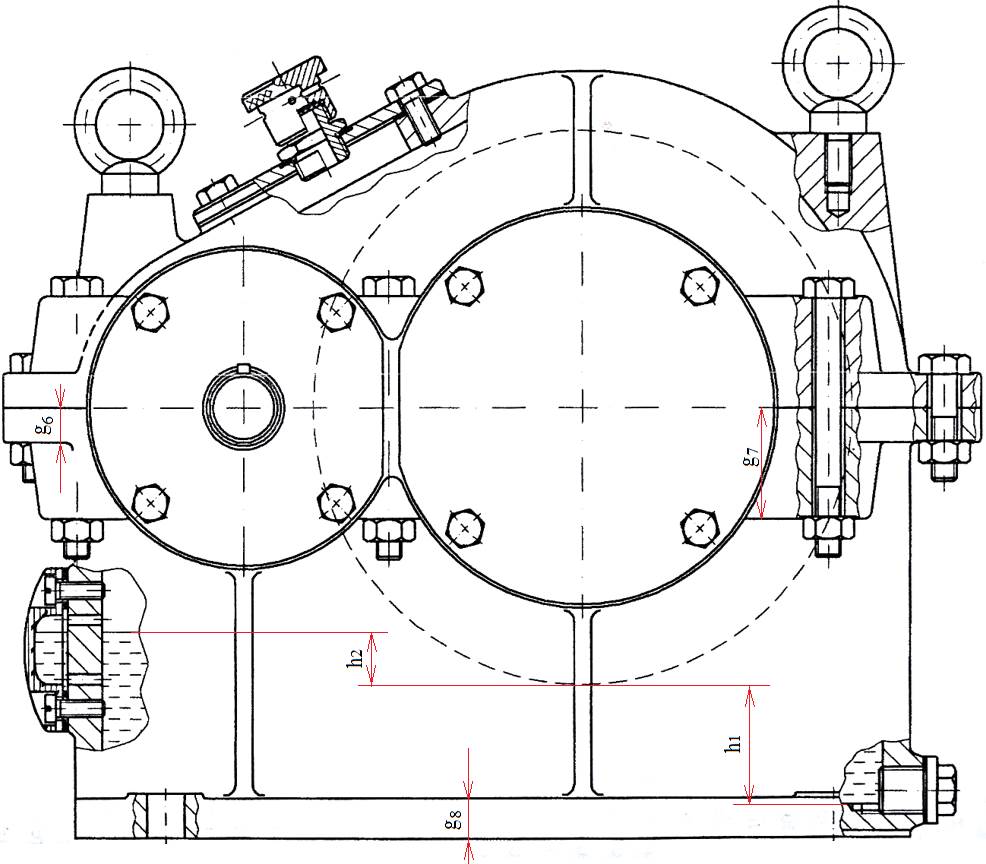

Vederea principală a RCil H

Obs.

a. pentru RCil V se vor respecta recomandările din această anexă, personalizate pentru soluțiile constructive ale acestora;

b. alte soluţii constructive sunt prezentate în anexele: Anexa.1.1.2.1, Anexa.1.1.2.2, Anexa.1.1.2.3.

Recomandări privind valorile unor parametri constructivi

Parametrul	Denumire	Valoarea recomandată	Observaţii
g1	Grosimea peretelui carcasei	8…12 mm	Se determină în funcţie de procedeul tehnologic de obţinere a carcasei; valoarea recomandată este pentru carcasele din oţel turnate
g2	Lăţimea flanşei capacului	12…17 mm	Se adoptă în funcţie de dimensiunea filetului şurubului de fixare; pentru şuruburi de M6 se adoptă valori inferioare; pentru şuruburi de M8 se adoptă valori superioare
g3	Grosimea peretelui flanşei capacului	6…8 mm	Se adoptă din considerente tehnologice; valori mici pentru forţe axiale reduse; valori mari pentru forţe axiale mărite
g4	Înălţimea proeminenţei de aşezare a capacului	2…4 mm	Se adoptă din considerente tehnologice privind prelucararea prin aşchiere a suprafeţelor de aşezare a flanşelor capacelor
g5	Grosimea ramelor de rigidizare din zona lagărelor	24…30 mm	Se determină din considerente al gabaritului impus de dimensiunile piuliţei sau capului şurubului precum şi de acces a cheii de strângere a acestora
g6	Înălţimea ramelor în afara lagărelor	(1,5…2)g1	Se adoptă din considerente de rigidizare
g7	Înălţimea ramelor din zona lagărelor	(3…5)g1
g8	Grosimea tălpii	(2…2,5)g1
x1	Distanţa umărului arborelui de intrare/ieşire faţă de şuruburi	3…5 mm	Se adoptă din considerente de asigurare a montajului elementelor (roţi de curea, semicuplaje) pe arbore fără ca acestea să intre în coliziune cu capetele şuruburilor de fixare a capacelor
x2	Distanţa de la roata cilindică carcasă	8…12 mm	Se adoptă din considerente gabaritului redus dar şi de ungere corespunzătoare a angrenajului cilindric
y1	Distanţa de la roată la carcasă	10…14 mm	Se adoptă din considerente gabaritului redus dar şi de ungere corespunzătoare a angrenajului
y2	Distanţa de aliniere a rulmenţilor faţă de interiorul carcasei	3…5 mm	Se adoptă din considerente de ungere corespunzătoare a rumenţilor
h1	Distanţa de la roata dinţată până la fundul carcasei inferioare	30…40 mm	Ungere corespunzătoare fără antrenarea impurităţilor depuse pe fundul carcasei inferioare
h2	Înălţimea de imersare a roţii în ulei	2,5mn … 1/3dw2	Ungere corespunzătoare cu frecări reduse
