Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov

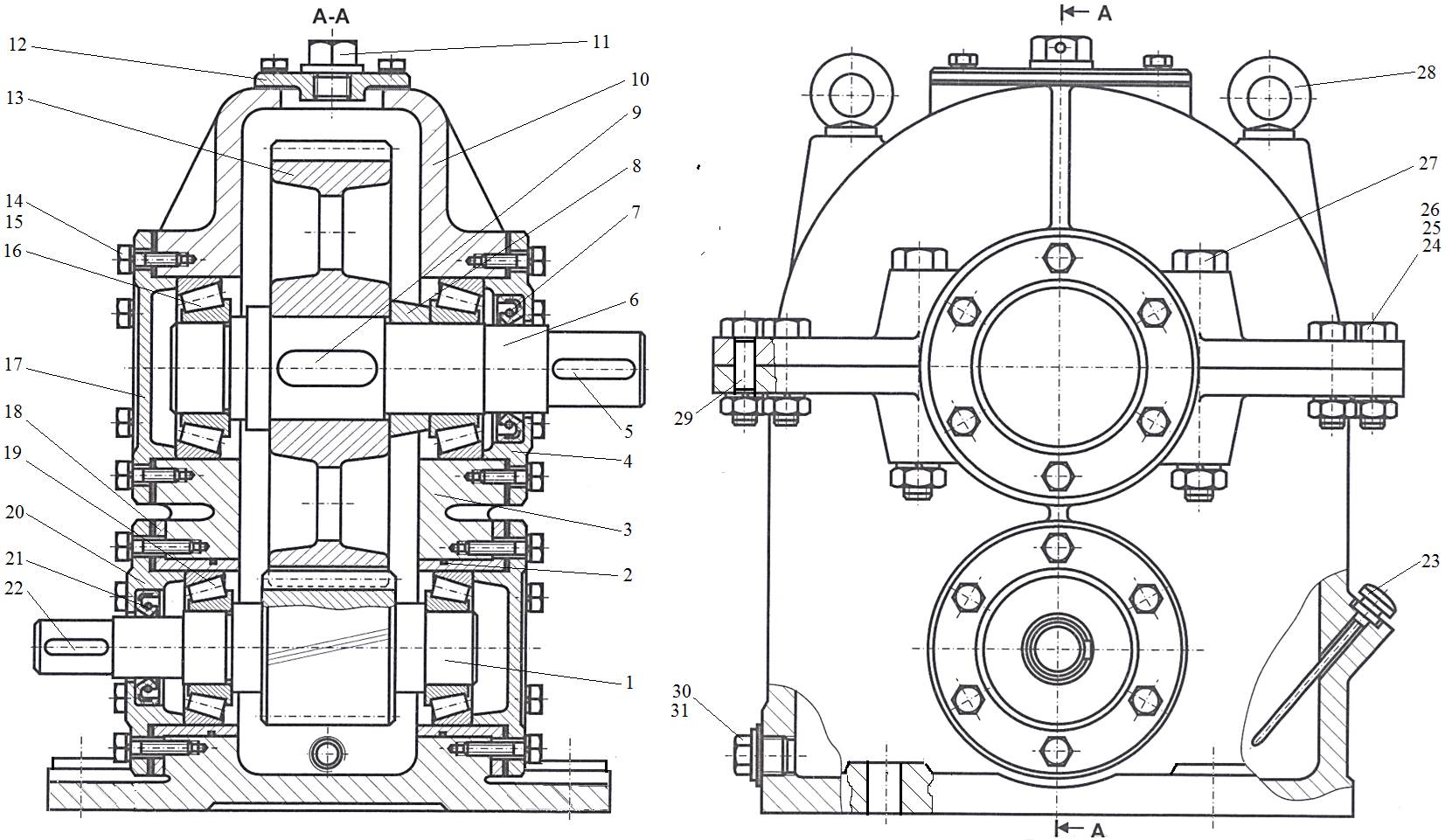

Anexa.1.1.2.2 Variantă constructivă de reductor cilindric vertical cu intrare pe jos (RCil Vj)

Obs. În cazul în care diametrul exterior al pinionului este mai mic decât diametrul exterior al rulmenţilor arborelui de intare se renunţă la elementul 18.

Descriere componente

Poz.	Denumire	Funcţii, construcţie şi montaj
1	Arbore de intrare cu pinion cilindric	Transmite momentul de torsiune de la elementul (semicuplaj, roată de curea etc.) montat pe tronsonul de cap prin asamblarea cu pană paralelă la roata cilindrică 13; transmite componentele forţei din angrenajul cilindric la rulmenţii radial-axiali, pentru ambele sensuri de rotaţie
2	Inel O	Aisigură etanşarea fixă
3,10	Carcasă inferioară/superioară	Cele două carcase se asamblează încă din faza de prelucrare a alezajelor şi formează un subansamblu prin intermediul ştifturilor de poziţionare 29 şi şuruburilor de fixare 24 şi 27
4,20	Capac lateral de intrare/ieşire	Susţine garnitura manşeta de rotaţie; separă mediul interior de cel exterior; formează etanşare fixă cu subansamblul carcasă printr-un inel (garnitură) de etanşare din carton presat sau din material moale (aluminiu sau cupru)
5,9,22	Pană paralelă	Transmite momentul de torsiune. Are formă şi dimensiuni standardizate (Anexa.8.1.2)
6	Arbore de ieşire	Transmite momentul de torsiune şi susţine roata dinţată cilindrică
7,21	Garnitură manşetă de rotaţie	Asigură etanşarea (separarea) mediului interior cu atmosferă de ungere (cu ulei) de mediul exterior cu praf şi/sau alte impurităţi în timp ce arborele se roteşte. Se montează cu buza spre interior asigurând, cu precădere, etanşarea de la interior spre exterior. Se folosesc pentru viteze periferice de până la 10 m/s, la temperaturi de la 30^0C până la 200^0C și la diferențe de presiuni între spațiile etanșate de mai puțin 0,05 MPa. Au forme şi dimensiuni standardizate (Anexa.12.2.1)
8	Distanţier	Asigură fixarea axială a roţii dinţate cilindrică; transmite forţa axială din roata cilindrică la rulmentul adiacent
11	Buşon de aerisire	Asigură egalizarea presiunii atmosferice din exterior cu presiunea atmosferei de ungere din interior care în timpul funcţionării poate creşte datorită creşterii temperaturii uleiului şi dacă nu ar exista posibilitatea de aerisire s-ar forţa garniturile de etanşare (Anexa.11.2.1.1)
12	Capac de vizitare	Permite în urma demontării vizualizarea elementelor din interior în vederea detectării unor defecte sau a cauzelor unor funcţionări necorespunzătoare
13	Roata dinţată cilindrică cu dantură înclinată	Transmite forţa din angrenajul cilindric la arborele de ieşire 6 prin asamblare cu pană paralelă 9
14	Şurub cu cap hexagonal cu filet până sub cap	Asigură strângerea capacelor de vizitare şi laterale în vederea preluării forţelor axiale şi menţinerii etanşărilor fixe. Au forme şi dimensiuni standard (Anexa.9.8.1)
15, 26	Şaibă Grower	Asigură asamblarea filetată împotriva deşurubării. Formele şi dimensiunile sunt standardizate (Anexa.11.2.5.2)
16,19	Rulment radial-axial cu role conice	Susţine arborele de intrare/ieşire în mişcare de rotaţie şi transmite forţele radială şi axială spre subansamblul carcasă. Structura şi dimensiunile se iau din catalogul producătorului (Anexa.4.3.1.3)
17	Capac lateral orb	Transmite forţa axială de la rulment la subansamblul carcasă prin intermediul şuruburilor de fixare; formează etanşare fixă cu subansamblul carcasă printr-un inel (garnitură) de etanşare din carton presat sau din material moale (aluminiu sau cupru)
18	Suport rulmenţi	Preia forţe radiale
23	Jojă nivel de ulei	Permite urmărirea la montaj şi în exploatare a nivelului uleiului (Anexa.11.2.2.1)
24,27	Şurub cu cap hexagonal	Asigură strângerea carcaselor inferioară 28 şi superioară 27 în vederea asigurării unei rigidităţi mărite a subansamblului carcasă, în special, în zona lagărelor şi menţinerii etanşeităţii prin contact direct în zona planului de separaţie. Are formă şi dimensiuni standard (Anexa.9.8.1)
25	Piuliţă hexagonală	Strângerea asamblărilor filetate (Anexa.9.8.2)
28	Inel de ridicare	Permit transportul reductorului la montaj şi pentru reparaţii (Anexa.11.2.4.1)
29	Ştift cilindric	Asigură menţinerea aceleiaşi poziţii relative dintre carcasele inferioară 3 şi superioară 10 la prelucrarea alezajelor rulmenţilor şi la montările repetate. Are formă şi dimensiuni standard (Anexa.11.2.4.2)
30	Dop de golire	Permite golirea uleiului (Anexa.11.2.1.1)
31	Garnitură plată de etanşare	Împiedică scurgerea uleiului prin zona asamblării filetate a dopului de golire 30 în carcasa inferioară 3. Se execută din material moale (aluminiu, cupru)
