Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov

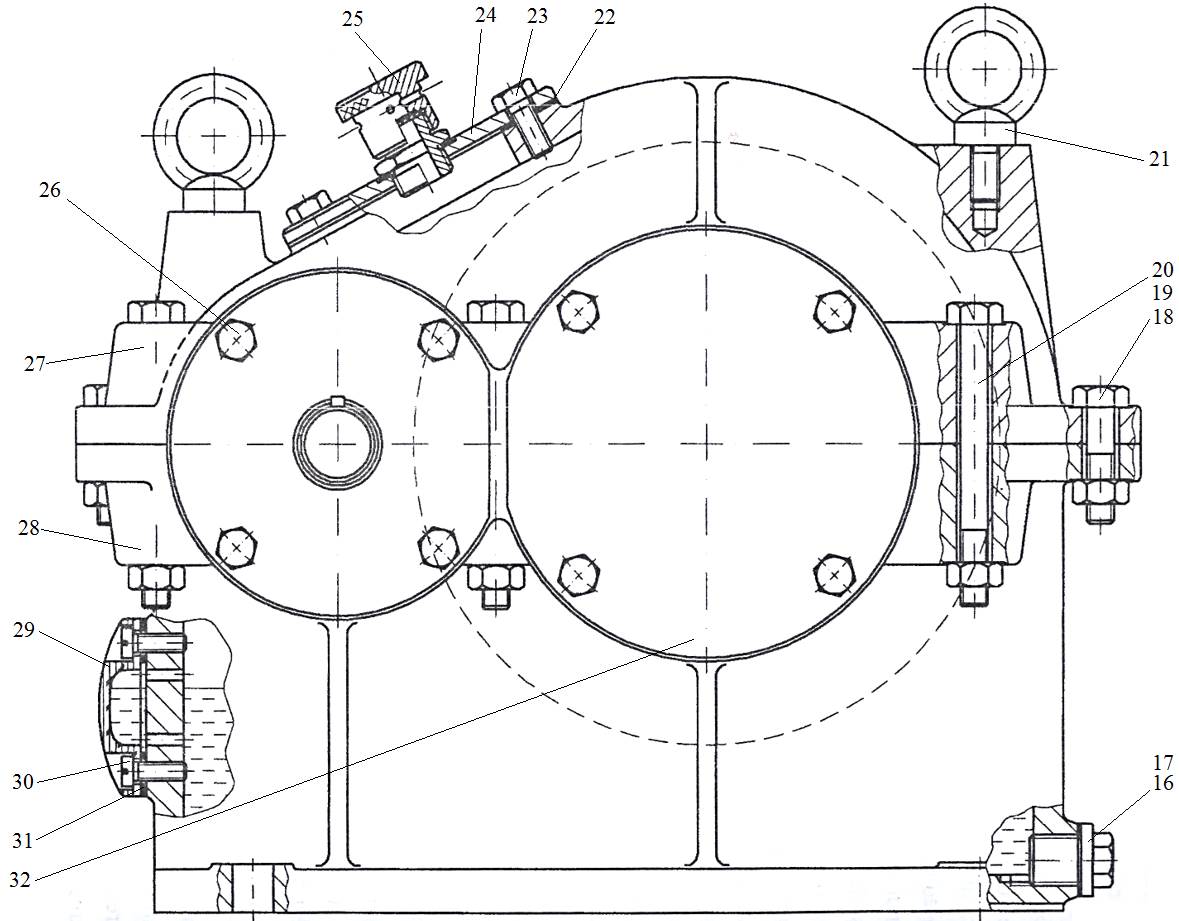

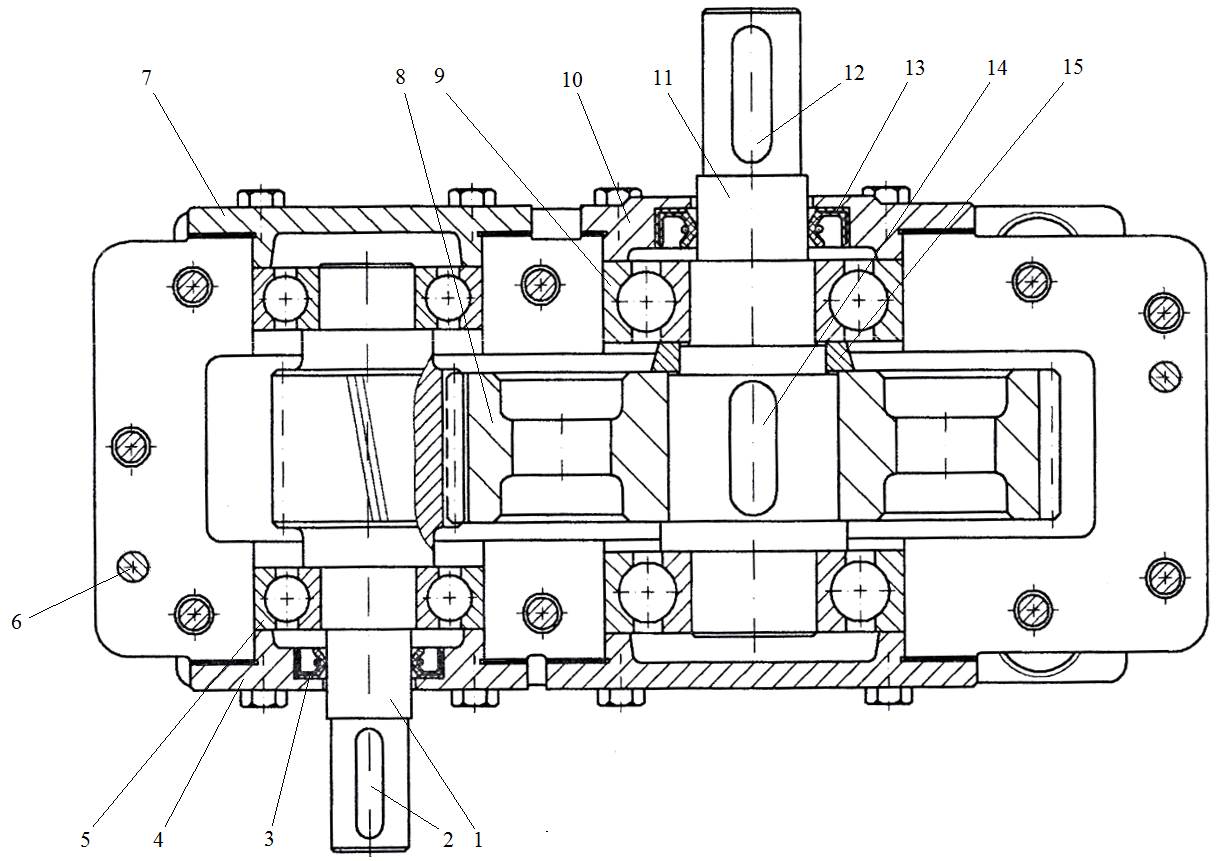

Anexa.1.1.2.1 Variantă constructivă de reductor cilindric orizontal (RCil H)

Descriere componente

Poz.	Denumire	Funcţii, construcţie şi montaj
1	Arbore de intrare cu pinion cilindric	Transmite momentul de torsiune de la elementul (semicuplaj, roată de curea etc.) montat pe tronsonul de cap prin asamblarea cu pană paralelă la roata cilindrică 8; transmite componentele forţei din angrenajul cilindric la rulmenții radiali cu bile, pentru ambele sensuri de rotație posibile
2,14,12	Pană paralelă	Transmite momentul de torsiune. Are formă şi dimensiuni standardizate (Anexa.8.1.2)
3,13	Garnitură manşetă de rotaţie	Asigură etanşarea (separarea) mediului interior cu atmosferă de ungere (cu ulei) de mediul exterior cu praf şi/sau alte impurităţi în timp ce arborele se roteşte. Se montează cu buza spre interior asigurând, cu precădere, etanşarea de la interior spre exterior. Se folosesc pentru viteze periferice de până la 10 m/s, la temperaturi de la 30^0C până la 200^0C și la diferențe de presiuni între spațiile etanșate de mai puțin 0,05 MPa. Au forme şi dimensiuni standardizate (Anexa.12.2.1)
4,10	Capac lateral de intrare/ieşire	Susţine garnitura manşetă de rotaţie; transmite forţa axială de la rulment la carcasă prin intermediul şuruburilor de fixare; formează etanşare fixă cu subansamblul carcasă printr-un inel (garnitură) de etanşare din carton presat sau din material moale (aluminiu sau cupru)
5,9	Rulment radial cu bile	Susţine arborele de intrare/ieşire în mişcare de rotaţie şi transmite forţele radială şi axială spre subansamblul carcasă. Structura şi dimensiunile se iau din catalogul producătorului (Anexa.4.3.1.1)
6	Ştift cilindric	Asigură menţinerea aceleiaşi poziţii relative dintre carcasele inferioară 28 şi superioară 27 la prelucrarea alezajelor rulmenţilor şi la montările repetate. Are formă şi dimensiuni standard (Anexa.11.2.4.2)
7,32	Capac lateral orb	Transmite forţa axială de la rulment la subansamblul carcasă prin intermediul şuruburilor de fixare; formează etanşare fixă cu subansamblul carcasă printr-un inel (garnitură) de etanşare din carton presat sau din material moale (aluminiu sau cupru)
8	Roata dinţată cilindrică cu dantură înclinată	Transmite forţa din angrenajul cilindric la arborele de ieşire 11 prin asamblare cu pană paralelă 14
11	Arbore de ieşire	Transmite momentul de torsiune şi susţine roata dinţată cilindrică cu dantură înclinată
15	Distanţier	Asigură fixarea axială a roţii dinţate cilindrică; transmite forţa axială de la roata cilindrică la rulmentul adiacent
16	Dop de golire	Permite golirea uleiului (Anexa.11.2.1.2)
17	Garnitură plată de etanşare	Împiedică scurgerea uleiului prin zona asamblării filetate a dopului de golire 16 din carcasa inferioară 28. Se execută din material moale (aluminiu, cupru)
18,20	Şurub cu cap hexagonal	Asigură strângerea carcaselor inferioară 28 şi superioară 27 în vederea asigurării unei rigidităţi mărite a subansamblului carcasă, în special, în zona lagărelor şi menţinerii etanşeităţii prin contact direct în zona planului de separaţie. Are formă şi dimensiuni standard (Anexa.9.8.1)
19	Piuliţă hexagonală	Strângerea asamblărilor filetate (Anexa.9.8.2)
21	Inel de ridicare	Permite transportul reductorului la montaj şi pentru reparaţii (Anexa.11.2.4.1)
22,31	Garnitură de etanşare	Împiedică scurgerea uleiului prin zona de aşezare a capacului de vizitare 24 pe carcasa superioară 27, respectiv, prin zona de aşezare a capacului de vizitare 29 pe carcasa inferioară 28; se execută din cauciuc
23,26	Şurub cu cap hexagonal cu filet până sub cap	Asigură strângerea capacelor de vizitare şi laterale în vederea preluării forţelor axiale şi menţinerii etanşărilor fixe. Au forme şi dimensiuni standard (Anexa.9.8.1)
24	Capac de vizitare	Permite în urma demontării vizualizarea elementelor din interior în vederea detectării unor defecte sau a cauzelor unor funcționări necorespunzătoare
25	Buşon de aerisire	Subansamblu care asigură egalizarea presiunii atmosferice din exterior cu presiunea atmosferei de ungere din interior care în timpul funcţionării poate creşte din cauza creşterii temperaturii uleiului; dacă nu ar exista posibilitatea de aerisire s-ar forţa garniturile de etanşare (Anexa.11.2.1.1).
27,28	Carcasă inferioară/superioară	Cele două carcase se asamblează încă din faza de prelucrare a alezajelor şi formează un subansamblu prin intermediul ştifturilor de poziţionare şi şuruburilor de fixare 18 şi 20.
29	Vizor transparent	Permite urmărirea la montaj şi în exploatare a nivelului uleiului (Anexa.11.2.2.1)
30	Şurub cu cap cilindric crestat	Asigură fixarea vizorului 29 pe carcasă realizând forţa de apăsare a garniturii 31 pentru o bună etanşare. Are formă şi dimensiuni standard
