Mogan Gh.L. Buzdugan I.D. Proiectarea dispozitivelor de remorcare auto. Universitatea Transilvania din Brașov



Subcap.5.3 Proiectarea legăturii 8-9 (îmbinare sudată)



A.    Schema de încărcare și date de proiectare

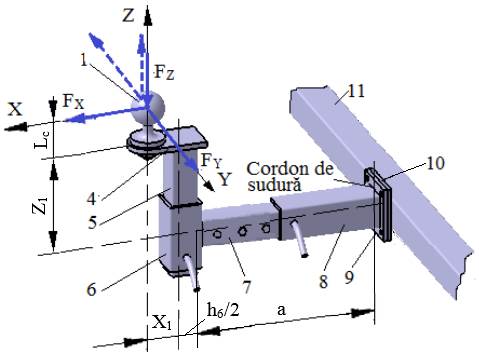

Schema de încărcare exterioară

Schema de încărcare a îmbinării sudate, 8-9

Date de proiectare

Forțele exterioare: FX, FY, FZ  acționează la distanțele Lc (Ex.3.1) ), X1, Z1 (Ex.1.2.2), h6 (Ex.4.1) și  a (Ex.5.1);  se calculează momentele în centrul profilului pătrat (Calc.0):

MX9 = FY (Lc+Z1),

MY9 = FX (Lc +Z1) + FZ (X1 +h6/2+a),

MZ9 = FY (X1 +h6/2+a).

Restricții dimensionale: se  îmbină prin sudare corp coloană inferioară 8 cu flanșa 9 cu dimensiunile h8, t8 , g (Ex.4.3).

Restricții de funcționare: temperatura, T = (-30…40) oC; mediu de lucru exterior cu umezeală avansată.

Restricții constructive: materiale sudabile pentru elementele 6 și 7



B.    Alegerea materialului și tratamentului termic

  Elementul 8 a fost proiectat, ca fiind executat din oțel sudabil (Anexa.M.01). Pentru elementul 9, de asemenea, se va adopta oțel sudabil. Aceste oțeluri nu se tratează termic înainte de sudare; după sudare subansamblul se poate supune unei operației de recoacere de detensionare. Pentru oțelurile adoptate în vederea calculelor se vor reține tensiunile limită de curgere s02 și rezistențele la rupere sr.



C.    Proiectarea formei constructive

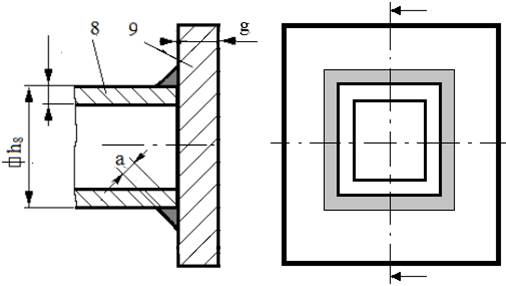

Model constructiv

Caracteristici și restricții constructive

-        se recomandă ca grosimea cordonului de sudură a să fie mai mică decât grosimea peretelui țevii 8,  t8  și flanșei 9, g (a < min(t8, g));

-        se impune asigurarea perpendicularității celor două elemente;

-        se va executa sudură de colț după contur închis (profilul pătrat).



D.    Model de calcul și dimensionare

Model de calcul

Modelul de calcul este similar cu modelul general de calcul din  Subcap.3.5.

Date de calcul

-        despre încărcare: FXs = FZ,  FYs = FX, FZs = FY, ; MXs = MZ9; MYs = MX9; MZs = MY9;

-        despre forme și dimensiuni: cordonul de sudură are la interior forma pătrat cu latura, h = h8;

-       despre materiale:  σ02 – tensiunea limită de curgere; c = 2…3 - coeficientul de siguranță;  σat = σ02/c – tensiunea admisibilă la tracțiune; τafs= (0,6…0,7)σat  - tensiunea admisibilă la forfecare a sudurii.



Dimensionare

Conform ferestrei de calcul Calc.3.5.1 se determină grosimea cordonului de sudură,  anec;  se adoptă a > anec, o valoare întreagă.



A.    Proiectarea formei constructiv-tehnologică

Desen constructiv-tehnologic



Recomandări pentru adoptarea dimensiunilor și parametrilor tehnologici:

-        grosimea cordonului de sudură, a;

-        sudura se va realiza după contur închis (conform simbolizării);

-     după sudare se va aplica subansamblului obținut tratamentul termic de recoacere de detensionare
