Mogan Gh.L. Buzdugan I.D. Proiectarea dispozitivelor
de remorcare auto. Universitatea Transilvania
din Brașov |
||||||||||
Ex.5.1 Proiectarea legăturii 7-8 (asamblare țeavă-țeavă) |
||||||||||
Date de proiectare Forțele exterioare: FX = 1500 N, FY = 300, FZ = 700 N acționează
la distanțele Lc = 70 mm, X1 = 80 mm, Z1 = 180 mm, h6 = 60 mm, h7 = 50 mm, h8 = 60 mm, a =
140 mm, b = 55 mm; se
calculează momentele în centrul
asamblării: MX8
= FY (Lc+Z1)
= 75000 Nmm, MZ8 = FY (X1 +h6/2 + b + h8/2) = 58500 Nmm, MY8
= FX (Lc
+Z1) + FZ
(X1 +h6/2 + b + h8/2) = 511500 Nmm. Restricții dimensionale: se
asamblează țevile pătrate 7și 8, cu laturile h7 = 50 mm, h8 = 60 mm și
grosimile pereților t7 = 5 mm, t8 = 5 mm.
Restricții de funcționare: temperatura, T = (-30
40) oC;
mediu de lucru exterior cu umezeală avansată. Restricții
constructive: țeava 7
se va introduce în țeava 8 și va forma ajustaje cu joc mare pe
laturile pătratelor exterior și interior.
Pentru
elementele 7 și 8 s-a adoptat oțel sudabil, S235, conform SR
EN 10025-2 (STAS 500/2).
Caracteristici ale materialului
Având
în vedere că toate materialele elementelor în contact sunt oțeluri se adoptă tensiunea
admisibilă la strivire, sas = 70
MPa.

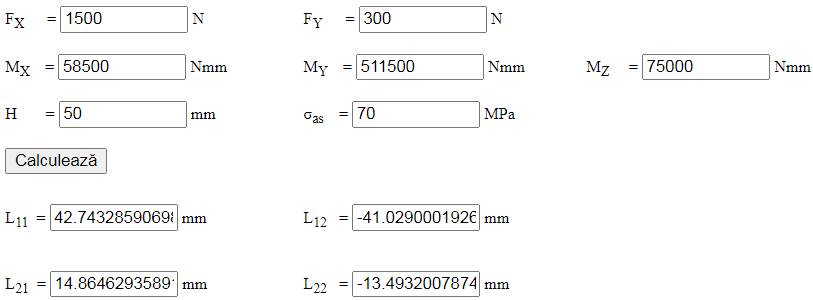

Dimensionare Din
relațiile de dimensionare obținute din condițiile de rezistența la strivire a
asamblării țeavă-țeavă, considerând FX = FZ = 700 N, FY = 300 N, MX = MZ8 = 58500 Nm, MY = 515500 Nmm, MZ
= MX8 = 75000 Nmm, σas
= 70 MPa rezultă
soluțiile următoare:
Deci, lungimea
asamblării țeavă-țeavă 7-8, L = max (42,74, 14,86) = 42,74 mm; se adoptă L7-8 = 60 mm (s-a adoptat o valoare mărită pentru a se asigura o zonă în plus pentru asamblarea cu bolț).

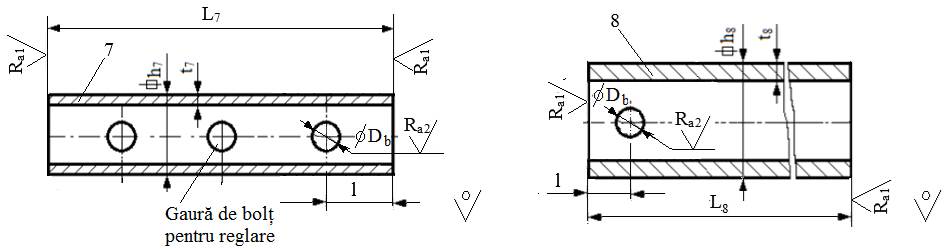

Forma constructiv-tehnologică Desene constructiv-tehnologice Adoptarea
parametrilor constructiv-tehnologici - dimensiuni: h7 = 50 mm, t7 = 5 mm, h8= 60 mm, t8 = 5 mm, L7 = 105 mm , L8 = 95 mm, l = 30 mm; diametrul alezajului bolțului, Db, se va determina ca urmare a calculului asamblării cu bolț; - prelucrări tehnologice: frezare capete țevi, găurire/alezare găuri pentru bolț; -
calitatea
(rugozitățile) suprafețelor prelucrate: Ra1 = 12,5 ”m;
Ra2 = 6,3 ”m; -
muchiile ascuțite se vor teși, 1x45o; - poziția găurii de bolț (eventual, a găurii de bolț pentru reglare) se va stabili la reprezentarea în desenul de ansamblu |
