Mogan Gh.L. Buzdugan I.D. Proiectarea dispozitivelor de remorcare auto. Universitatea Transilvania din Brașov

Anexa.ST.09 Bolțuri (forme și dimensiuni)

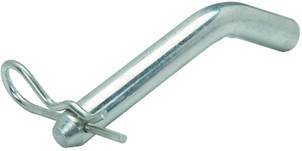

Forme și posibilități de asigurare

Bolț cu cap la 45^o şi gaură de şplint	Bolț cu cap cilindric şi gaura de şplint
Bolț cu cap și canal pentru inel de asigurare	Bolț cu cap la 45^o şi asigurare nedetaşabilă

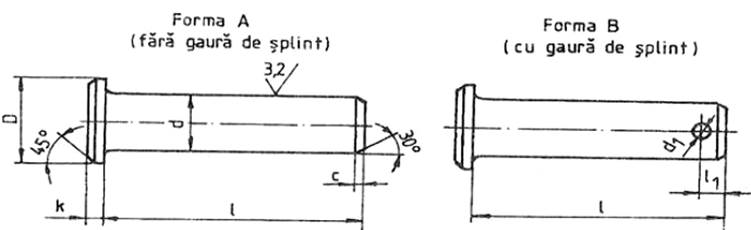

Bolțuri cu cap (STAS 5754/1)

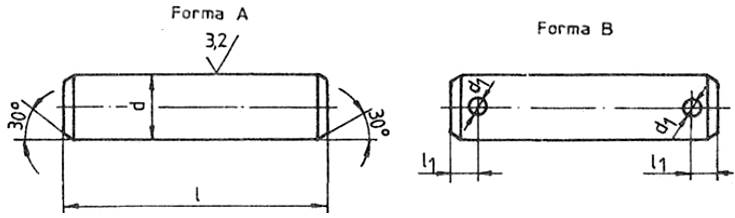

Bolțuri fără cap (STAS 5756)

Valori dimensiuni

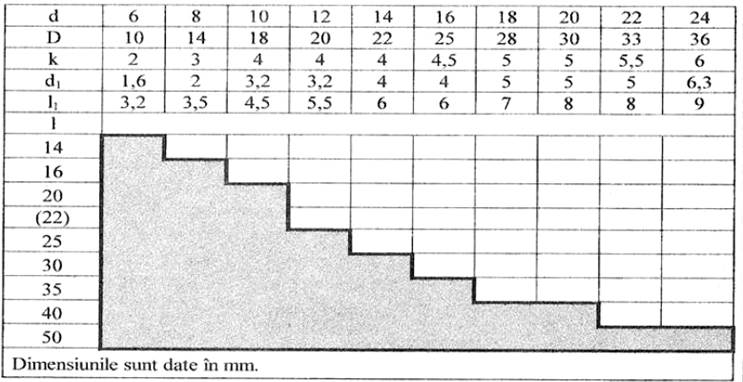

Bolțuri cu cap

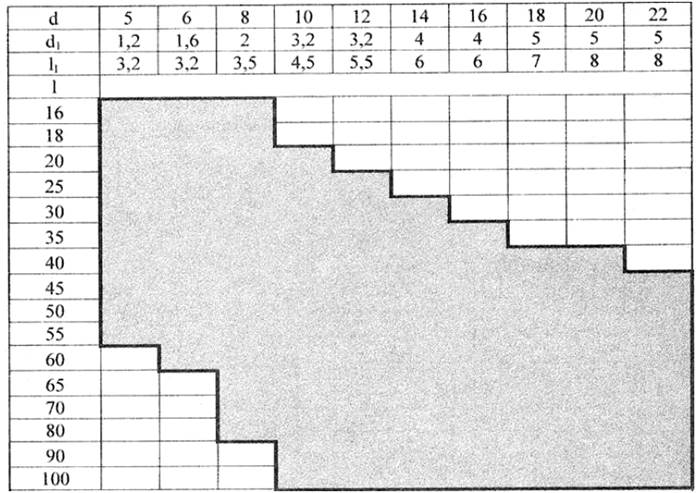

Bolțuri fără cap

Notare în desenele de ansamblu

Bolț cu cap Simbol formă dxl STAS 5754/1 (ex. Bolț cu cap A 10x40 STAS 5754/1)

Bolț fără cap Simbol formă dxl STAS 5756 (ex. Bolț fără cap A 6x20 STAS 5756)

Obs. Tija bolțului se prelucrează conform câmpului de toleranță h11
