Mogan Gh.L. Buzdugan I.D. Proiectarea dispozitivelor de remorcare auto. Universitatea Transilvania din Brașov

Ghid.7.3 Verificarea legăturilor 12-13, 12’-13’ (îmbinări sudate) cu MDESIGN

1. SCHEMA DE ÎNCĂRCARE ȘI DATE DE INTRARE

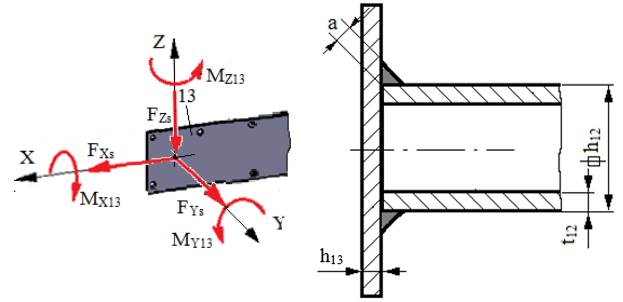

Schema de încărcare conform sistemului de coordonate XYZ al DRA

Schema de încărcare conform sistemului de coordonate xyz al MDESIGN

Date de intrare (Subcap.7.2, Ex.7.2)

Forţe: F_Xs = 750 N, F_Ys = 150 N, F_Zs = 350 N.

Momente: M_X13 = 37500 Nmm, M_Y13 = 292500 Nmm, M_Z13 = 457500 Nmm.

Parametri geometrici: h₈ = 50 mm, t₈ = 5 mm, g = 10 mm, a = 4 mm.

Material: S235, oţel de uz general sudabil.

Restricții de funcţionare: temperatura, T = (-30…40) ^oC

Forțe și momente asociate sistemului de coordonate xyz al MDESIGN

Forţe: F_x = F_Ys = 150 N, F_y = -F_Zs = -350 N, F_z = F_Xs = 750 N.

Momente: T_x = M_Y13 = 292500 Nmm, M_y = M_Z13 = 457500 Nmm, M_z = -M_X13 = -37500 Nmm

2. INTRODUCERE DATE (Anexa.MD.2)

3.1 Lansarea aplicaţiei

Deschiderea modulului MDESIGN Weld Standard

¿

®

¿

®

¿

Salvarea aplicației

¿ (, ) ® : [ se va selecta folderul în care se va salva aplicația], [ se va introduce numele fișierului Asamblarea sudată 12-13], [: ], ¿ [în titlul feresteri principale apare:].

Deschiderea aplicației (generată și salvată anterior)

[se va selecta folderul în care se află salvată aplicația] ® ¿.

Obs. În continuare, pe parcursul lucrului, pentru siguranță (deoarece sunt posibile blocări ale sistemului) se vor face salvări intermediare folosind comanda ¿ sau F10

3.2 Selectarea ferestrei Input și setări generale

Selectare limbă

[se va selecta cu ¿ din lista opțiunea ].

Selectare pagina Input

Obs.

- opțiunea se va selecta pentru vizualizarea datelor obținute după etapa de rezolvare (calcul, v. cap. 4);

- opțiunea se va selecta pentru vizualizarea datelor de intrare (v. subcap. următor).

Opțiuni generale (se vor selecta din listele atașate)

Obs.

- opțiunea implică analize de rezistență statice;

- opțiunea indică că analizele de evaluare se vor face conform standardului DIN EN ISO 5017/2012;

- opțiunea indică că nu se iau în considerare tensiunile interne

3.3 Introducerea datelor despre geometrie, tehnologii, de încărcare și de material

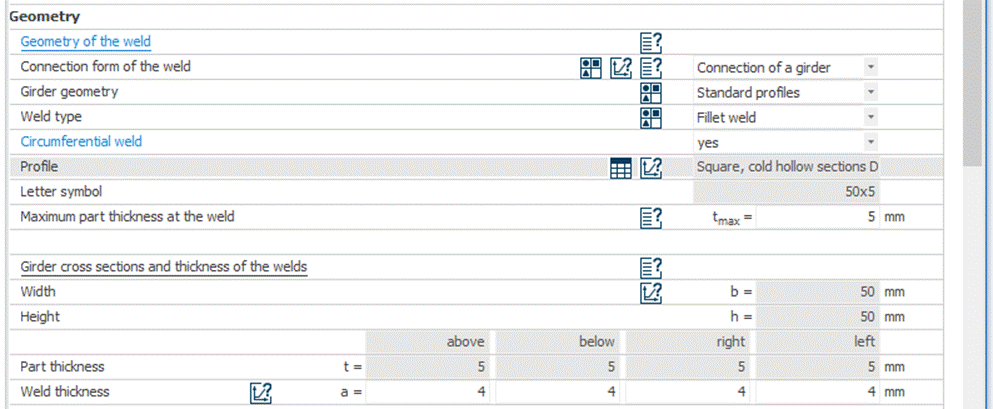

Introducere date despre geometria sudurii (Geometry)
Alegerea tipului sudurii ()
¿ () ® : se selectează ¿ ¿ (apare automat în caseta de text denumirea selectată)

Obs. Selectarea se poate face și din lista atașată.

Alegerea geometriei profilului grinzii ()

¿ () ® : se selectează ¿ ¿ ® : se selectează din listă ¿ , ¿ ® : se selectează din listă ¿ , ¿ (se personalizează automat datele despre profil, în casetele marcate cu gri, care nu pot fi modificate).

Obs. Selectarea se poate face și pornind de la lista atașată.

Alegerea tipului sudurii ()

[se selecta cu ¿ din listă (sudură de colț)].

Alegerea tipului cordonului de sudură ()

[se selecta cu ¿ din listă (sudură de colț)].

Introducerea grosimii peretelui elementului sudat ()

[se introduce în caseta valoarea grosimii, de ex. 5)].

Introducerea grosimilor sudurilor ()

[se introduce în casetele , valorile grosimilor, de ex. 4/4/4/4].

Obs. După selectările și introducerile de date de mai sus rezultă:

Introducere date despre încărcări (Loading data)

Introducerea forței axiale ()

[se introduce în caseta valoarea forței axiale, de ex. 150].

Introducerea forței tangențiale ()

[se introduce în caseta valoarea forței tangențiale după axa y, de ex. -350].

Introducerea forței tangențiale ()

[se introduce în caseta valoarea forței tangențiale după axa z, de ex. 750].

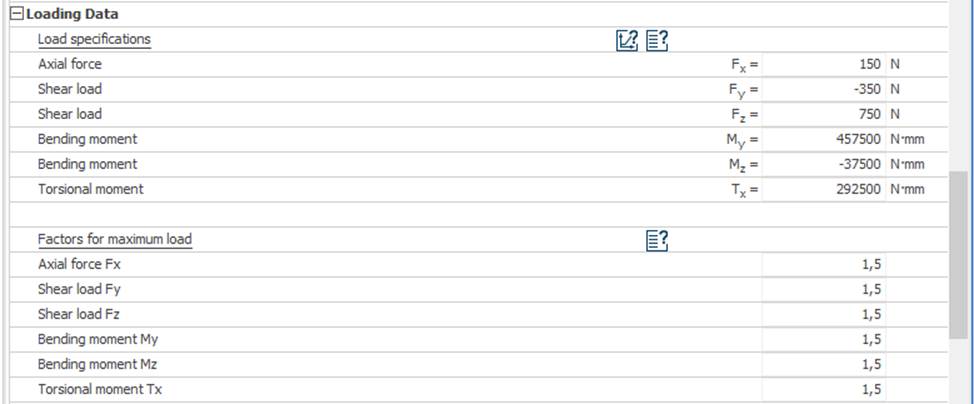

Introducerea momentului de încovoiere ()

[se introduce în caseta valoarea momentului de încovoiere după axa y, de ex. 47500].

Introducerea momentului de încovoiere ()

[se introduce în caseta valoarea momentului de încovoiere după axa z, de ex. -37500].

Introducerea momentului de torsiune ()

[se introduce în caseta valoarea momentului de torsiune (după axa x), de ex. 292500].

Introducerea factorilor încărcărilor maxime (/////)

[se introduce în casetele corespunzătoare valorile factorilor].

se introduce în casetele , valorile grosimilor, de ex. 4/4/4/4].

Obs. După selectările și introducerile de date de mai sus rezultă:

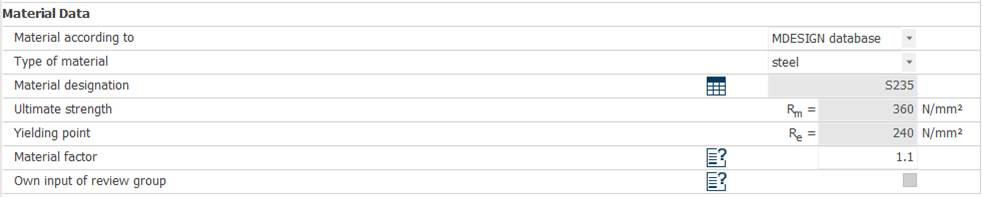

Introducere date despre încărcări (Materuial Data)

Introducere baza de date ()

[se selectează din lista, ¿(baza de date MDESIGN)].

Introducerea tipului materialului ()

[se selectează din lista, ¿ (oțel)].

Alegerea denumirii materialului ()

¿ ® : [se va selecta linia cu materialul () ¿ (se personalizează automat datele despre material, în casetele marcate cu gri, care nu pot fi modificate).

Introducerea factorului de material ()

[se introduce valoarea în caseta corespunzătoare, de ex. 1,1)].

Obs. După selectările și introducerile de date de mai sus rezultă:

Semnificații

R_m – Ultimate strength (rezistența la rupere); R_e – Yielding point (rezistența la curgere)

3. REZOLVAREA MODELULUI ȘI SALVAREA REZULTATELOR

¿

sau ¿ sau F10

®

Corectare neconcordanţe sau erori în datele de intrare (numai dacă apar ferestre de avertizare)

®

¿

sau ¿ sau F10

® ¿

®

Sudura 12-13.pdf

® ¿

4. REZULTATE OBȚINUTE (Anexa.MD.7.3_12-13)

Selectare pagina Output

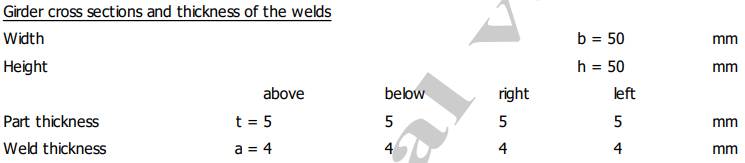

Date despre geometrie

Semnificații

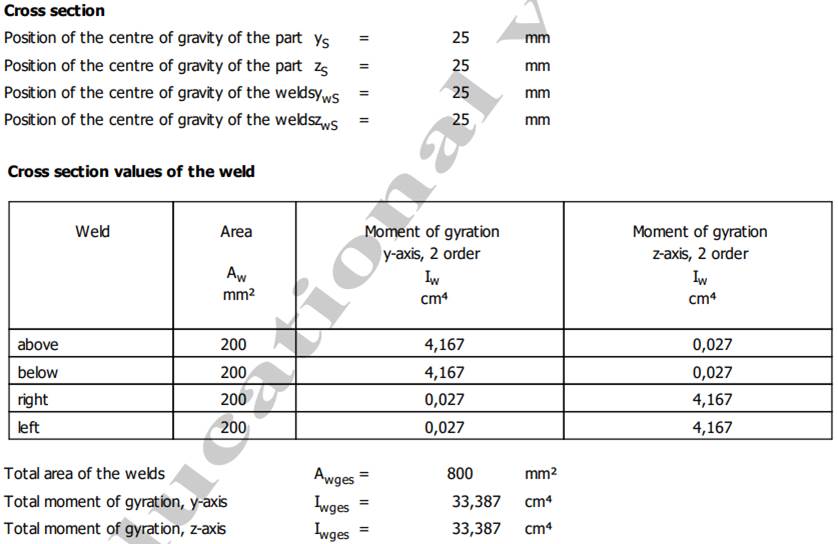

- y_S, z_S - Position of the centre of gravity of the part (poziția centrului de greutate a profilului grinzii); y_wS, y_wS - Position of the centre of gravity of the welds (poziția centrului de greutate a profilului sudurii);

- A_w - Area (aria); I_w – Moment of gyration y-axis/z-axis 2 order (momentul de inerție geometric axial în raport cu axa y/z); weld (sudura); above (de sus); below (de jos); right (dreapta), left (stânga);

- A_wges – Total area of the welds (aria totală a sudurilor); I_wges – Total moment of gyration, y-axis/z-axis (momentul de inerție geometric axial total în raport cu axa y/z.

Date despre încărcări

Semnificații

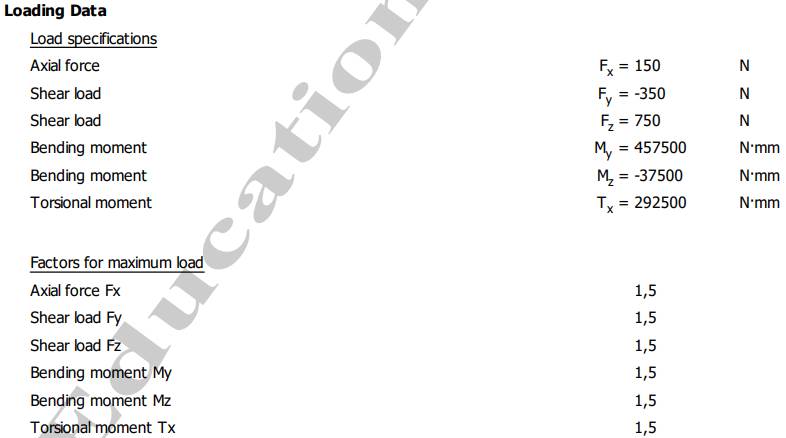

- Load specifications (valorile încărcărilor în secțiune); F_x – axial force (forța axială); F_y/ F_y – Shear load (forța tăietoare); M_y/M_z – Bending moment (moment de încovoiere); T_x – Torsional moment (moment de torsiune);

- Factors for maxim load (factorii încărcărilor maxime).

Tensiunile din suduri

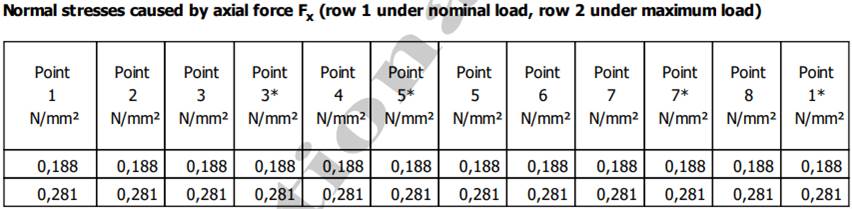

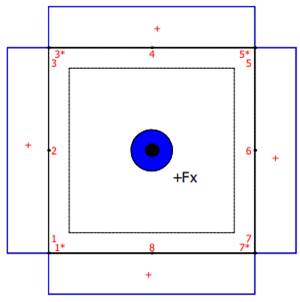

Tensiunile normale generate de forța axială F_x (valorile din linia 1 pentru forța nominală, valorile din linia 2 pentru forța maximă)

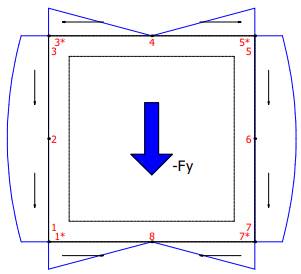

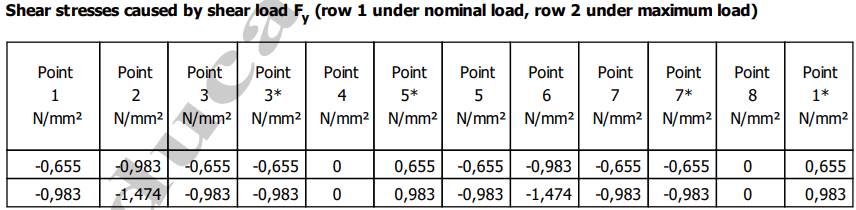

Tensiunile generate de forța tăietoare F_y (valorile din linia 1 pentru forța nominală, valorile din linia 2 pentru forța maximă)

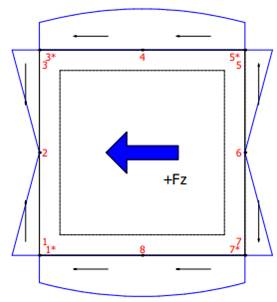

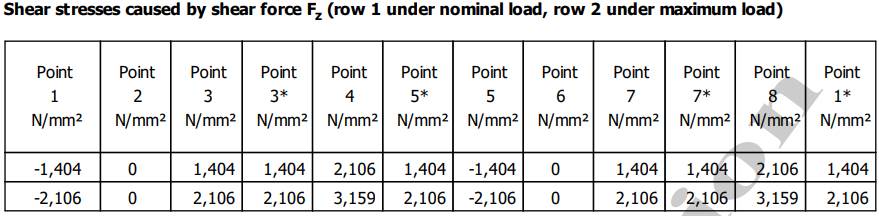

Tensiunile generate de forța tăietoare F_z (valorile din linia 1 pentru forța nominală, valorile din linia 2 pentru forța maximă)

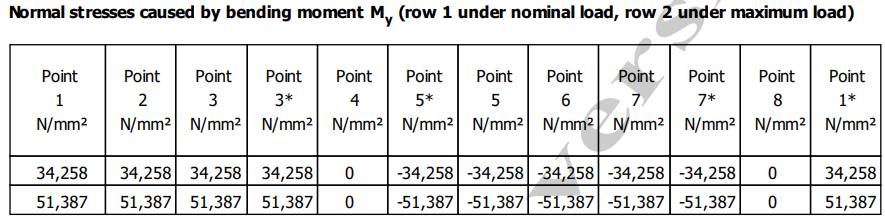

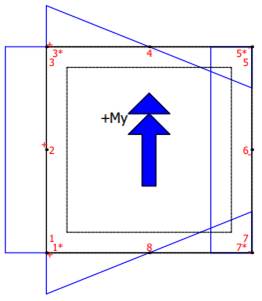

Tensiunile normale generate de momentul de încovoiere M_y (valorile din linia 1 pentru momentul nominal, valorile din linia a 2 a pentru momentul maxim)

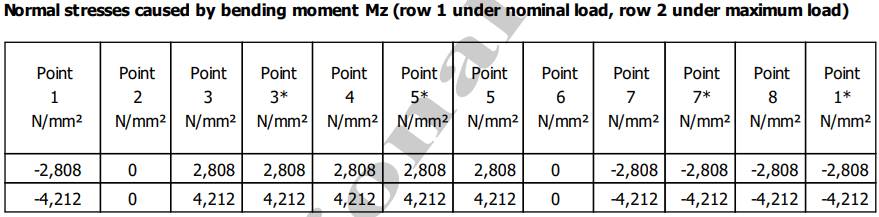

Tensiunile normale generate de momentul de încovoiere M_z (valorile din linia 1 pentru momentul nominal, valorile din linia a 2 a pentru momentul maxim)

Tensiunile tangențiale generate de momentul de încovoiere M_z (valorile din linia 1 pentru momentul nominal, valorile din linia a 2 a pentru momentul maxim)

Tensiuni rezultante

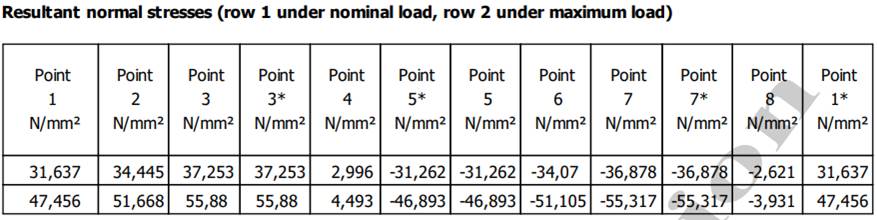

Tensiunile normale rezultante (valorile din linia 1 pentru încărcările nominale, valorile din linia a 2 a pentru încărcările maxime)

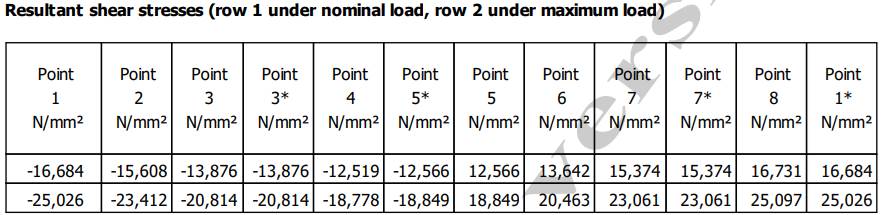

Tensiunile de tangențiale rezultante (valorile din linia 1 pentru încărcările nominale, valorile din linia a 2 a pentru încărcările maxime)

Tensiuni maxime în sudură

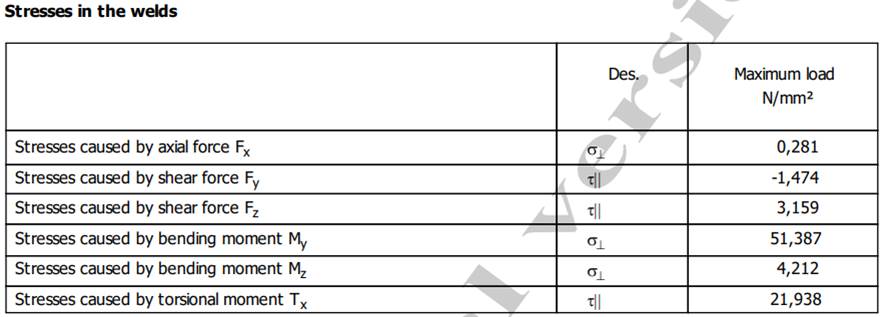

Tensiunile generate de fiecare tip de încărcare

Tensiuni maxime și admisibile

Semnificații

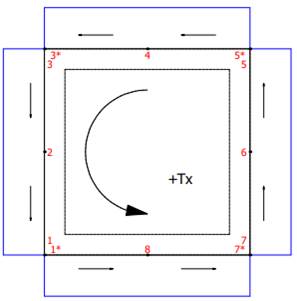

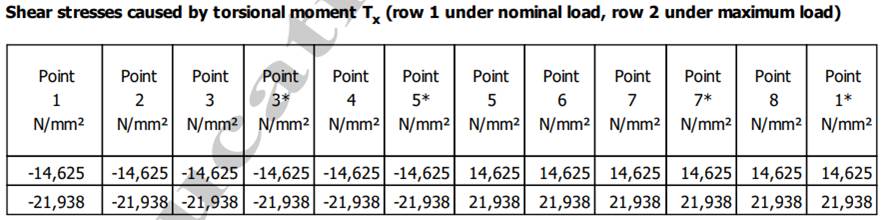

- Normal stresses caused by axial force (tensiunile normale cauzate de forța axială) F_x; Shear stresses caused by shear force (tensiunile tangențiale de forfecare cauzate de forța tăietoare) F_y; Shear stresses caused by shear force (tensiunile tangențiale de forfecare cauzate de forța tăietoare) F_z; Normal stresses caused by bending moment (tensiunile normale cauzate de momentul de încovoiere) M_y; Normal stresses caused by bending moment (tensiunile normale cauzate de momentul de încovoiere) M_z; Shear stresses caused by torsional moment (tensiunile tangențiale cauzate de momentul de torsiune) T_x;

- Resultant normal stresses (tensiuni normale rezultante maxime); Resultant shear stresses (tensiuni tangențiale rezultante maxime);

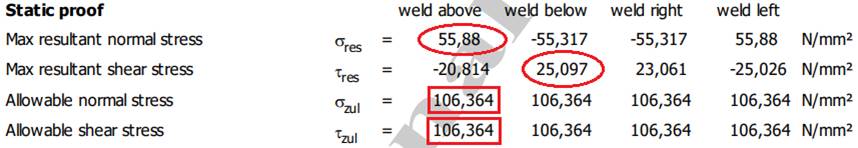

- σ_res – Max resultant normal stress (tensiunea normală rezultantă maximă); τ_res – Max resultant shear stress (tensiunea tangențială rezultantă maximă); σ_zul –Allowable normal stress (tensiunea normală admisibilă); τ_zul – Allowable shear stress (tensiunea tangențială admisibilă)

5. VERIFICĂRI

Verificarea rezistenței la solicitările cu tensiuni normale

σ_res ≤ σ_zul; 55,88 ≤ 106,364 MPa (se verifică).

Verificarea rezistenței la solicitările cu tensiuni tangențiale (de forfecare)

τ_res ≤ τ_zul; 25,097 ≤ 106,364 MPa (se verifică)
