Ghid.5.4

Mogan Gh.L. Buzdugan I.D. Proiectarea dispozitivelor de remorcare auto. Universitatea Transilvania din Brașov

Ghid.5.4 Verificarea elementelor 7, 8 (tirant inferior, corp) cu MDESIGN

1. MODEL DE ANALIZĂ ŞI DATE DE INTRARE

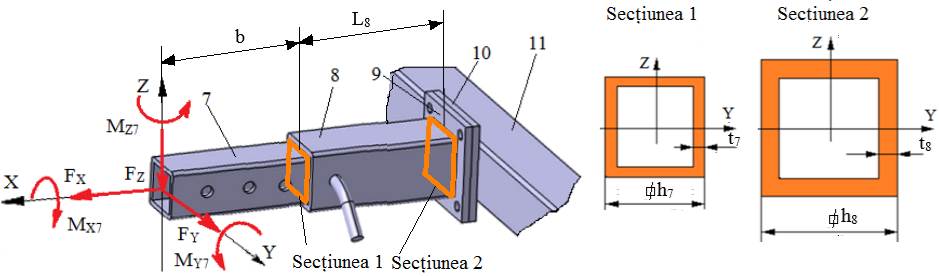

Modelul de analiză conform sistemului de coordonate XYZ al DRA

Modelul de analiză conform sistemului de coordonate xyz al MDESIGN

Date de intrare (Ex.4.3, Ex.5.1)

Forţe: F_X = 1500 N, F_Y= 300, F_Z= 700 N.

Momente: M_X7 = 75000 Nmm, M_Y7= 452000 Nmm, M_Z7 = 33000 Nmm.

Parametri geometrici: b = 55 mm, L₈ = 95 mm, h₇ = 50 mm, t₇ = 5 mm h₈ = 60 mm, t₈ = 5 mm.

Material:S235, oţel de uz general sudabil.

Restricții de funcţionare: temperatura, T = (-30…40)^oC

Forțe și momente asociate sistemului de coordonate xyz al MDESIGN

Forţe: F_x = F_X= 1500 N, F_y = F_Y = 300 N, F_z = -F_Z= -700 N.

Momente: T_x= -M_X7 = -75000 Nmm, M_y= M_Y7= 452000 Nmm, M_z= M_Z7= 33000 Nmm

2. INTRODUCERE DATE ÎN MDESIGN (Anexa.MD.1)

3.1 Lansarea aplicaţiei

Deschiderea modulului MDESIGN shaft (extins)

Resetarea datelor din aplicația încărcată automat

¿ ® [se va selecta cu ¿ comanda ] ® [se va selecta cu ¿ opțiunea ].

Salvarea aplicației

¿ (, ) ® : [ se va selecta folderul în care se va salva aplicația],

[ se va introduce numele fișierului, Elementele 7+8], [: ], ¿

[în titlul ferestrei principale apare: ].

Deschiderea aplicației (dacă a fost generată și salvată anterior)

[se va selecta folderul în care se află salvată aplicația] ® ¿.

Obs. În continuare, pe parcursul lucrului, pentru siguranță (deoarece sunt posibile blocări ale sistemului) se vor face salvări intermediare folosind comanda ¿ sau F10

2.2 Selectarea ferestrei Input și setări generale

Selectare limbă

[se va selecta cu ¿ din lista opțiunea ].

Selectare pagina Input

Obs.

- opțiunea se va selecta pentru vizualizarea datelor obținute după etapa de rezolvare;

- opțiunea se va selecta pentru vizualizarea datelor de intrare.

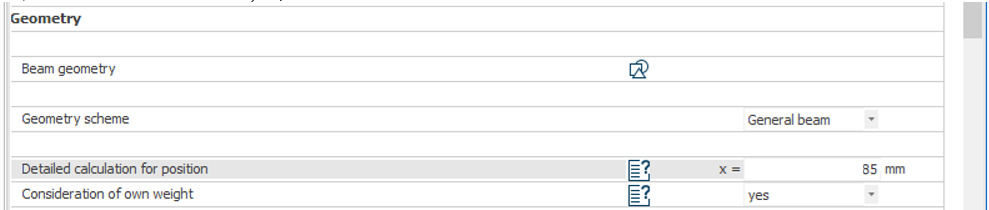

Setări generale (se vor selecta din listele atașate)

Obs. Opțiunea presupune introducerea poziției (valoarea x = L₈) Secțiunii 2 în vederea vizualizării rezultatelor calculate

2.3 Introducerea datelor despre geometrice, tehnologi, încărcare și material

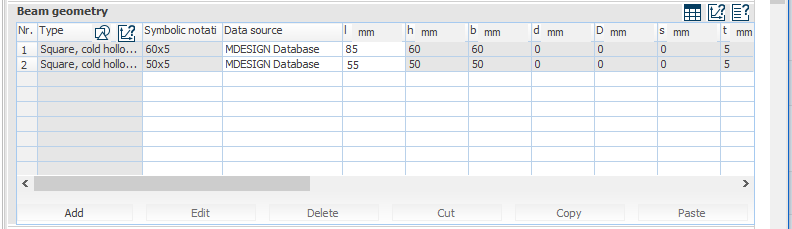

Introducere date în tabelul Beam geometry

: ¿ ® ¿ () ® : se selectează din listă ¿, ¿ ® : se selectează din listă ¿,

¿ (apare automat in linia 1 date despre profilul ales) ® : se introduce valoarea lungimii barei în caseta , de ex. 85, ¿

® ¿ () ® : se selectează din listă ¿ , ¿ ® : ¿ ® : se selectează din listă ¿, ¿ (apare automat in linia a 2 a date despre profilul ales), : se introduce valoarea lungimii barei în caseta , de ex. 55).

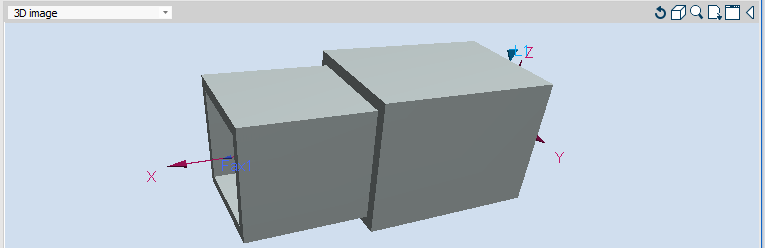

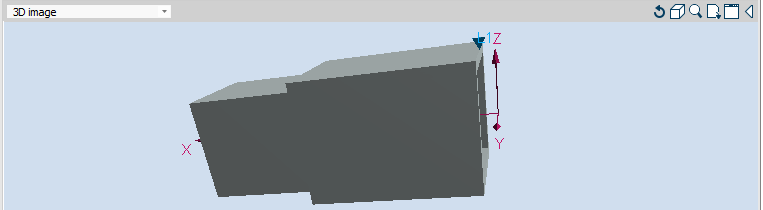

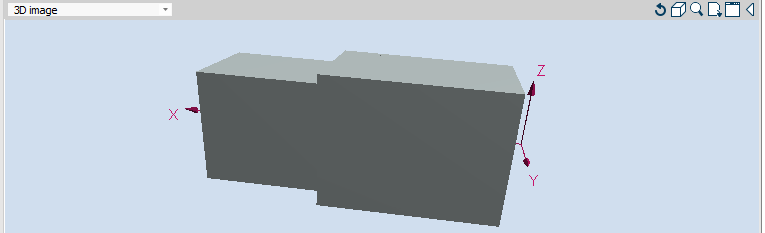

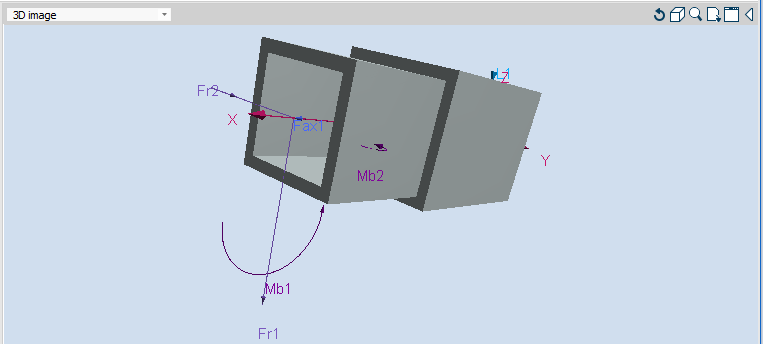

Vizualizare grafică 3D a barei

¿ ().

Obs. Manipularea modelului se poate folosind: ¿ (, proiecție în plan, 2D;, vedere în perspectivă, 3D); ¿ +¿ (pentru mărire) sau + (pentru micșorare); ¿+drag, pentru translatare; + drag, pentru rotire.

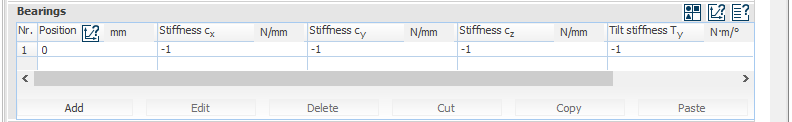

Introducere date despre reazeme in tabelul Bearings

: ¿, [se introduce valorea x în caseta , de ex. 0] ® ¿ () ® : [se va selecta cu ¿ pictograma ce presupune rezemare de tip încastrare].

Vizualizare grafică 3D a barei

¿ ().

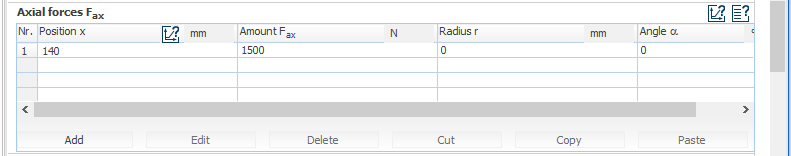

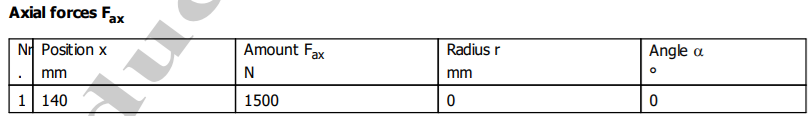

Introducere date despre încărcarea cu forțe axiale în tabelul Axial Forces F_ax

: ¿, [se introduc valorile în casetele (poziția, de ex. 140)], (valoarea, cu semnul +, în sensul axei x, de ex. 1500), (raza, distanța față de axa X, de ex. 0), (unghiul în planul YZ, față de axa Y, de ex. 0).

Vizualizare grafică 3D a barei

¿ ().

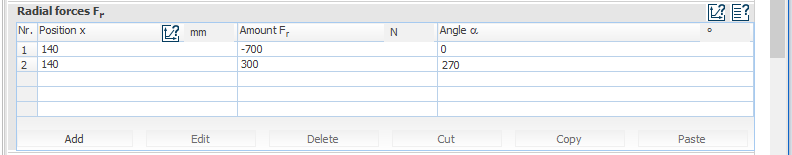

Introducere date despre încărcarea cu forțe radiale în tabelul Radial Forces F_r

: ¿, [se introduc valorile în casetele: (poziția axială, de ex. 140/140)], (valoarea, cu semnul -, opus axei și cu semnul +, în sensul axei, de ex. -700/300), (poziția unghiulară, de ex. 0/270)].

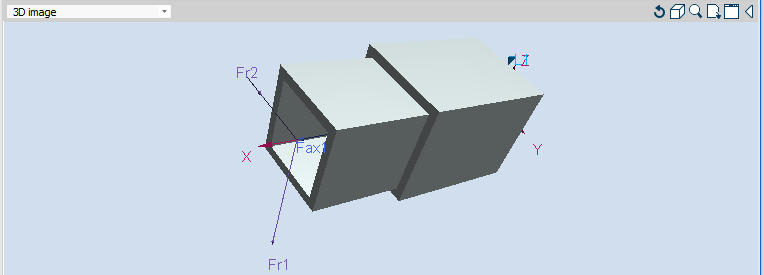

Vizualizare grafică 3D a barei

¿ ().

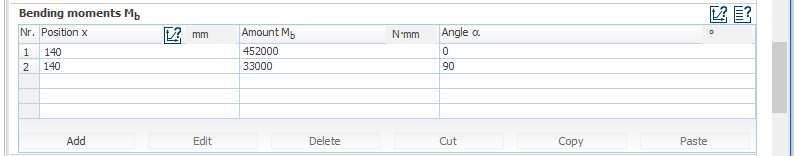

Introducere date despre încărcarea cu momente de încovoiere în tabelul Bending moments M_b

: ¿, [se introduc valorile în casetele (poziția axială, de ex. 140)], (valoarea, cu semnul adecvat, de ex. 452000/33000), (unghiul în planul YZ, față de axa Y, de ex. 0/90).

Vizualizare grafică 3D a barei

¿ ().

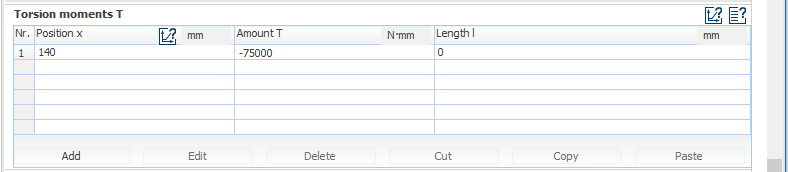

Introducere date despre încărcarea cu momente de torsiune în tabelul Torsion

: ¿, [se introduc valorile în casetele (poziția axială, de ex. 140)), (valoarea momentului de torsiune, de ex. -75000) ] ® (valoarea lungimii, de ex. 0)].

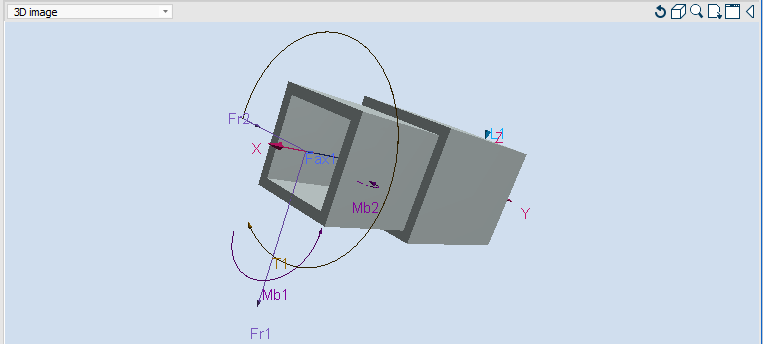

Vizualizare grafică 3D a barei

¿ ().

Introducere date despre material

[se selectează din lista din lista, ¿(baza de date MDESIGN)].

¿ ® : [se va selecta linia cu materialul (), ¿.

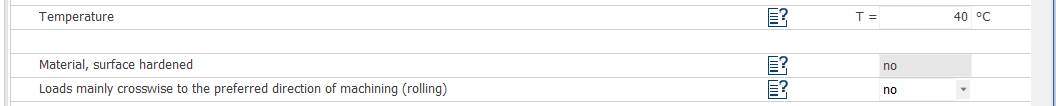

Introducerea temperaturii de lucru ()

[se introduce valoarea în caseta , de ex. 40)].

Introducerea opțiunilor legate de tipul semifabricatului (, )

[se selectează din lista , ¿ ].

Semnificații

T - Temperature (temperatura maximă de lucru); durificarea superficială a materialului (Material, surface hardened); încărcărcări transversale conform direcției de deformare prin rulare (Loads mainly crosswise to the prefered direction of machining (rolling))

3. REZOLVAREA MODELULUI ȘI SALVAREA REZULTATELOR

sau ¿

sau F10

Corectare neconcordanţe sau erori în datele de intrare (numai dacă apar ferestre de avertizare)

sau ¿

sau F10

® ¿

Elementele 7+8.pdf

® ¿

4. REZULTATE OBȚINUTE (Anexa.MD.5.4_7,8)

Selectare pagina Output

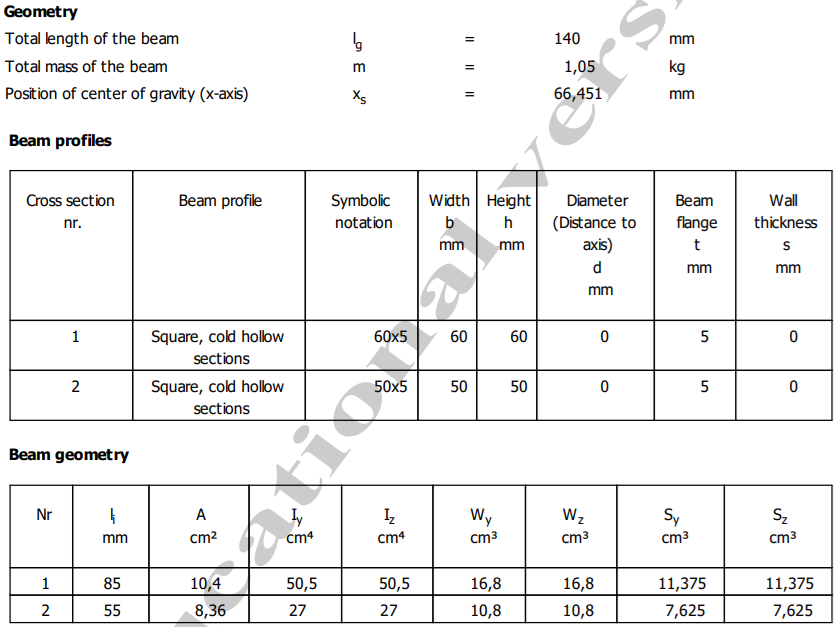

Date despre geometrie

Semnificații

l_g - Total length of the beam (lungimea totală a barei); m – Total mass of the beam (masa totală a barei); x_s – Position of the centre of gravity in the X-axis (poziția centrului de greutate pe axa X), I_y – momentul de inerţie în raport cu axa y, I_z – momentul de inerţie în raport cu axa z, W_t – momentul static, W_y – modulul de rezistență în raport cu axa y, W_z – modulul de rezistență în raport cu axa z, S_y – momentul static în raport cu axa y, S_z – momentul static în raport cu axa z.

Date despre încărcări

Date despre încărcarea cu forță axială

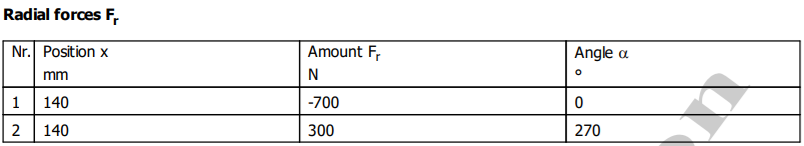

Date despre încărcarea cu forțe radiale

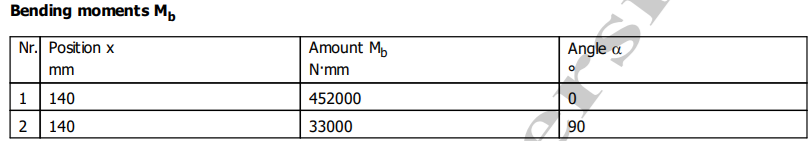

Date despre încărcarea cu momente de încovoiere

Date despre încărcarea cu moment de torsiune

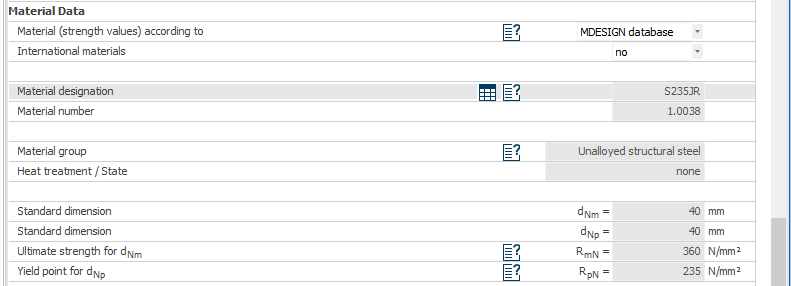

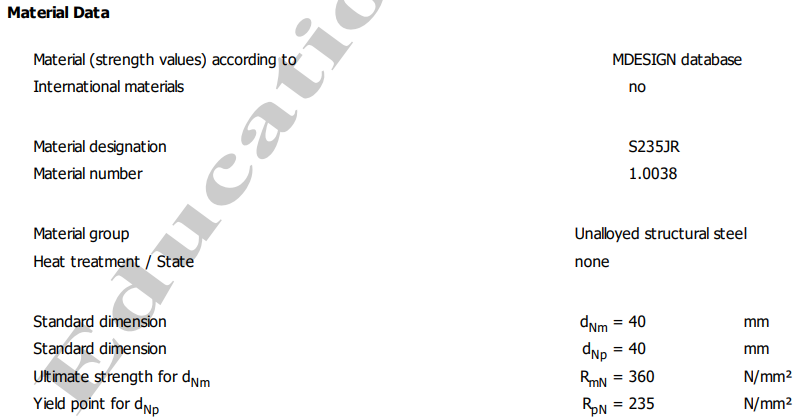

Date despre material

Semnificații

R_pN - Rezistența la curgere; R_mN – Rezistența la rupere.

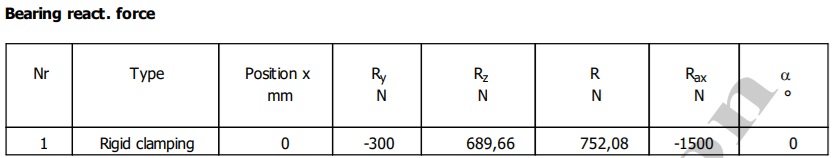

Valorile reacțiunilor în reazem

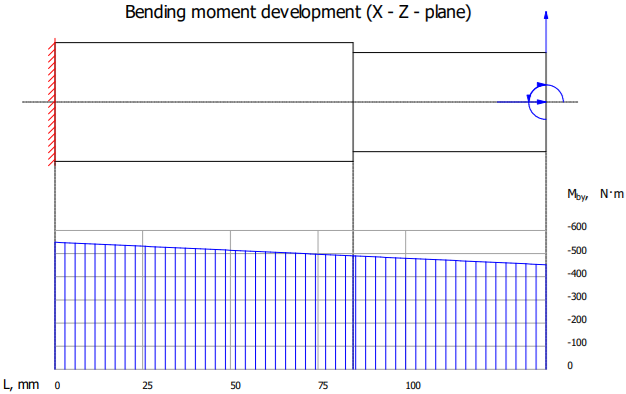

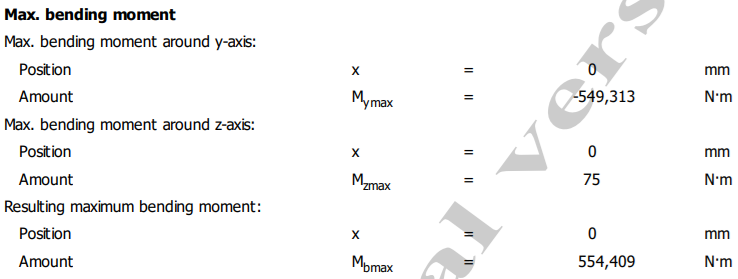

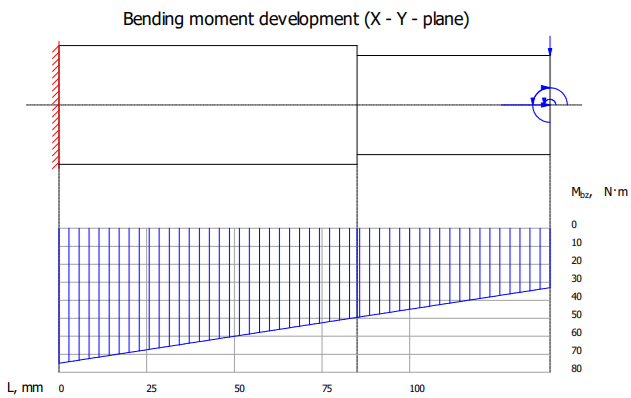

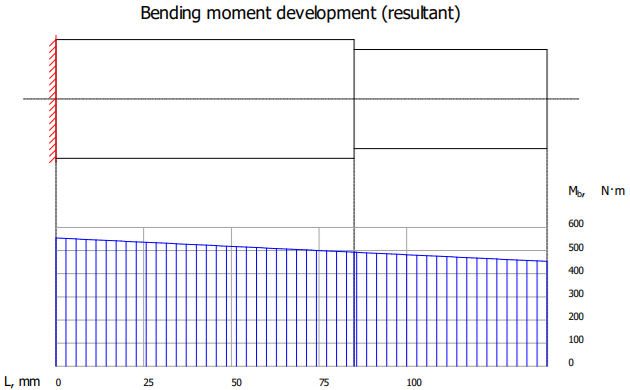

Diagramele momentelor de încovoiere

Obs. Valorile maxime ale momentelor de încovoiere sunt cele din reacțiune (v. mai sus).

Semnificații

M_bz – Bending moment development (X-Y –pane) ( momentul de încovoiere în planul X-Y), M_by – Bending moment development (X-Z –pane) ( momentul de încovoiere în planul X-Z), M_b – Bending moment development (resultant) ( momentul de încovoiere rezultant).

Valorile şi diagramele tensiunilor

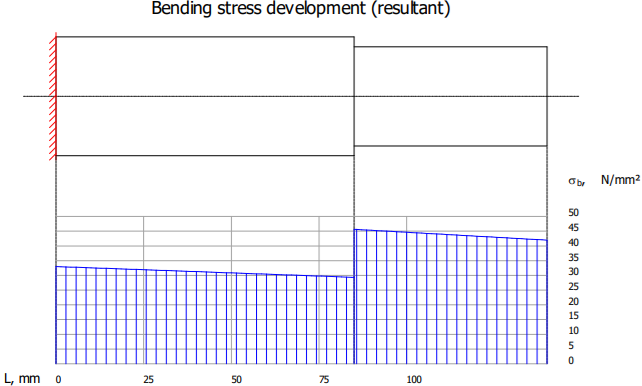

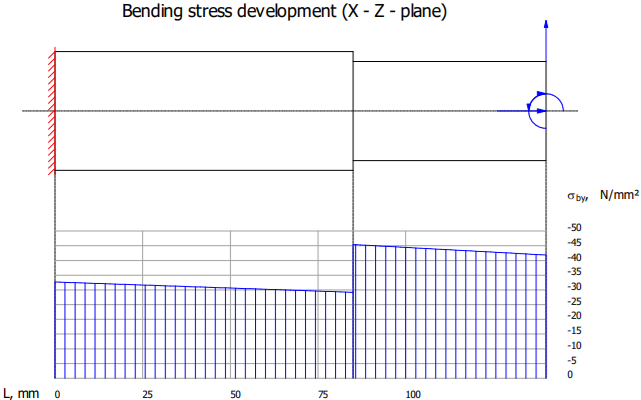

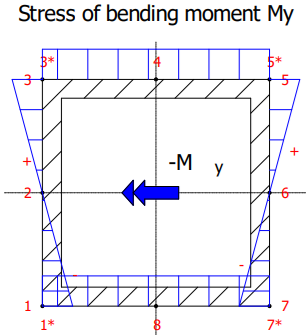

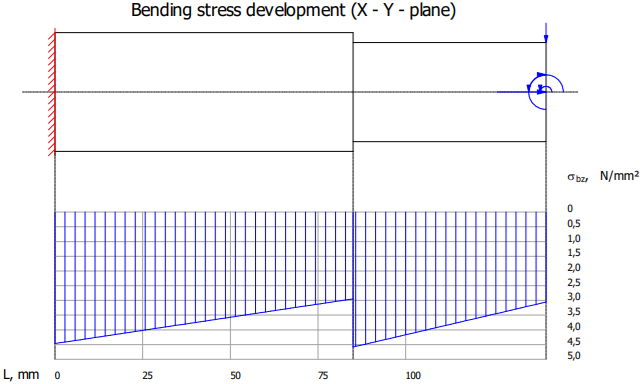

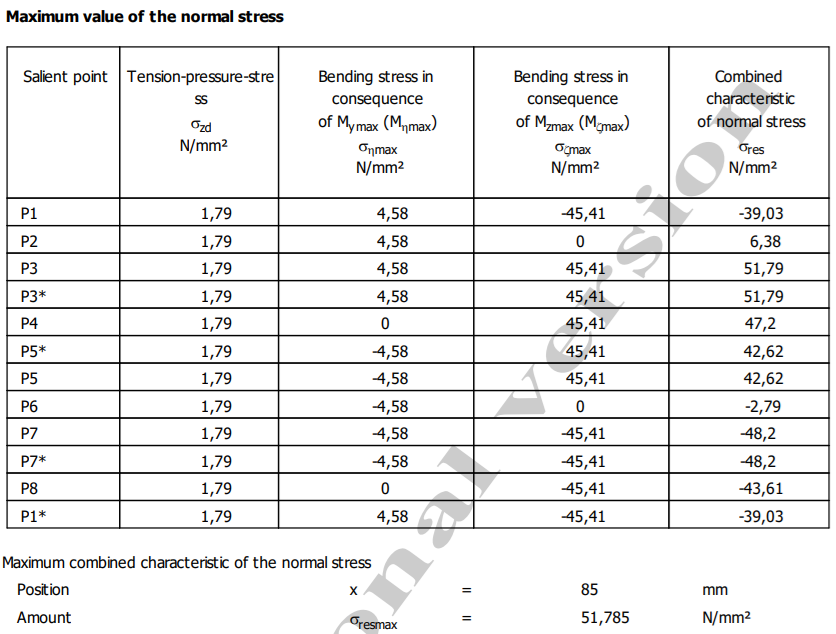

Valorile şi diagramele tensiunilor normale maxime

Semnificații

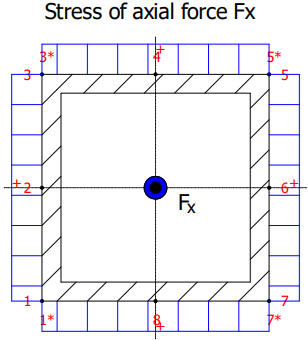

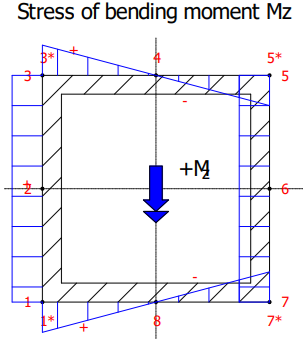

Salient point (puncte reprezentative: P1, P2, P3, P3^*, P4, P5, P5^*, P6, P7^*, P7^*, P8, P1^* asociate secţiunii transversale); σ_zd – Tension-pressure stress (tensiunea de compresiune-tracţiune); σ_ηmax – Bending stress în consequence of M_ymax (tensiunea de încovoiere cu corespondenţă cu M_ymax); σ_ζmax – Bending stress în corespondenţă cu M_zmax (tensiunea de încovoiere cu corespondenţă cu M_zmax); σ_res – Combined characteristic of normal stress (tensiunea normală rezultantă); σ_bz – Bending stress development (X-Y –pane) (variaţia tensiunii de încovoiere în planul X-Y); σ_by – Bending stress development (X-Z –pane) (variaţia tensiunii de încovoiere în planul X-Z); σ_b – Bending stress development (resultant) (variaţia tensiunii de încovoiere rezultante); Stress of axial force F_x (tensiunea axială generată de forţa F_x); Stress of bending moment M_y (tensiunea axială generată de momentul de încovoiere M_y); Stress of bending moment M_z (tensiunea axială generată de momentul de încovoiere M_z).

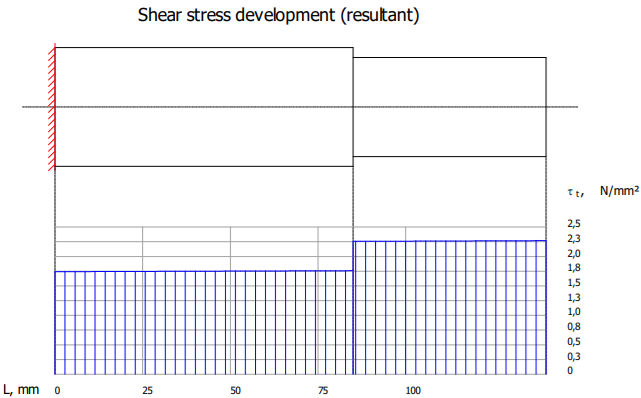

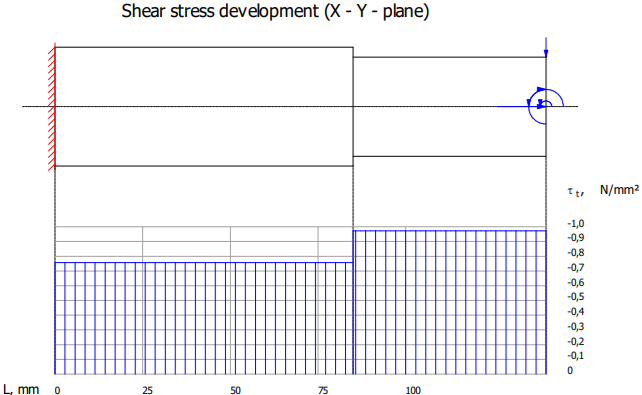

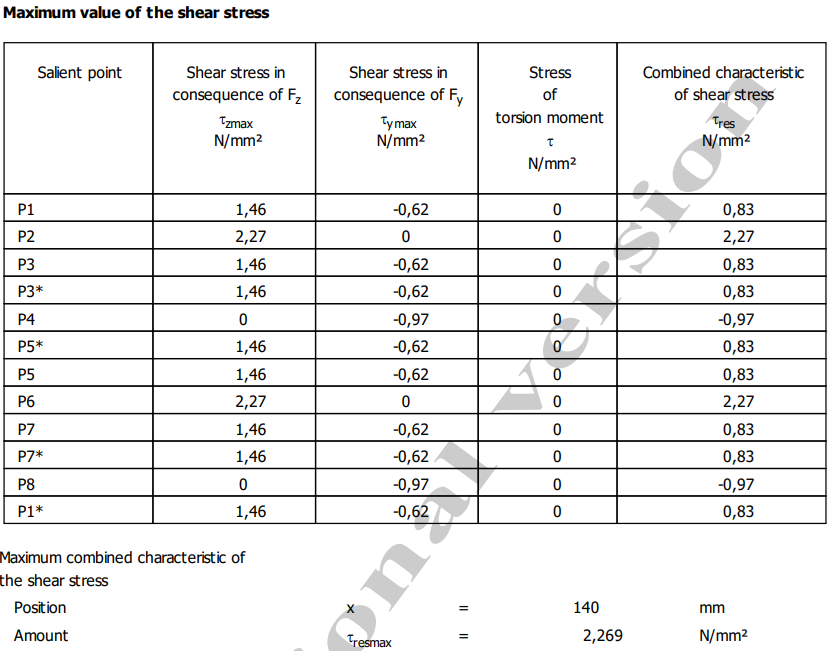

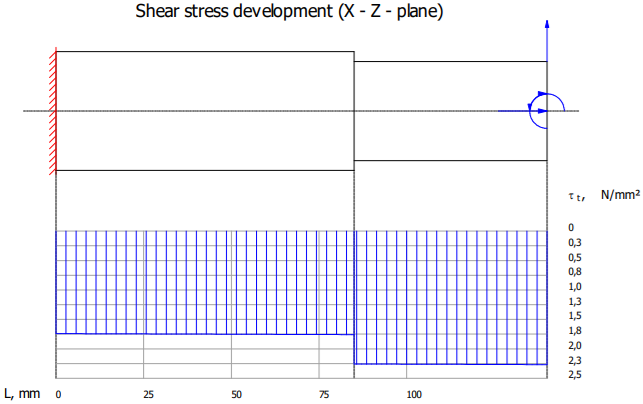

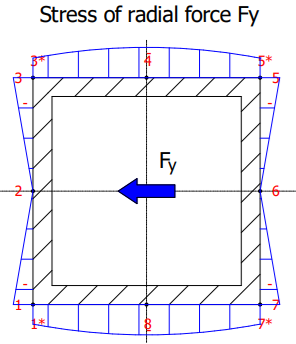

Valorile şi diagramele tensiunilor tangențiale maxime

Semnificații

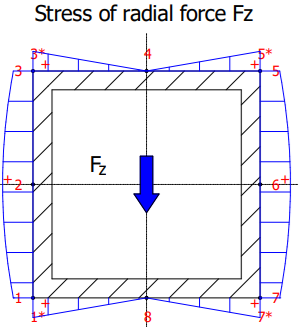

Salient point (puncte reprezentative: P1, P2, P3, P3^*, P4, P5, P5^*, P6, P7^*, P7^*, P8, P1^* asociate secţiunii transversale); τ_zmax – Shear stress în consequence of F_zmax (tensiunea de forfecare în corespondenţă cu F_zmax); τ_ymax – Shear stress în consequence of F_ymax (tensiunea de forfecare în corespondenţă cu F_ymax); τ_res – Combined characteristic of tangential stress (tensiunea normală rezultantă);

tangenţială generată de momentul de torsiune T).

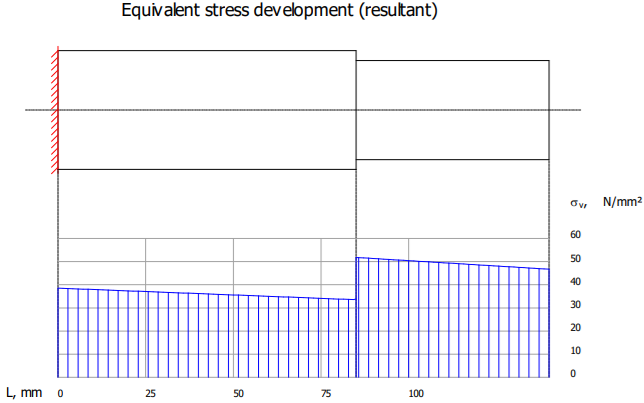

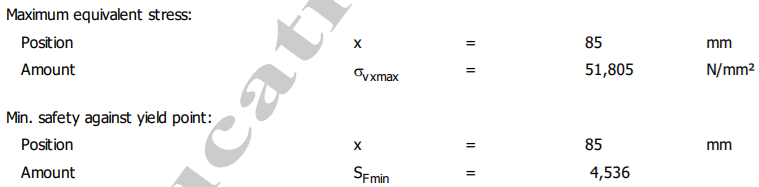

Valorile și diagramele tensiunii echivalente și coeficientului de siguranță

Semnificații

σ_vx – Equivalent stress development (resultat) (tensiunea echivalentă rezultantă); σ_vxmax – Maximum equivalentă stress (tensiunea echivalentă rezultantă maximă); S_F – Safety against yield point (coeficientul de siguranţă la curgere); S_Fmin – Coeficientul de siguranță la curgere minim.

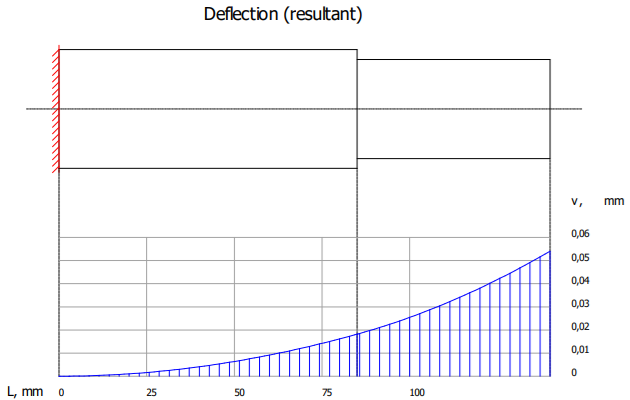

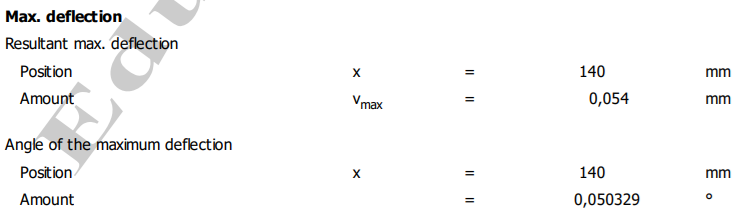

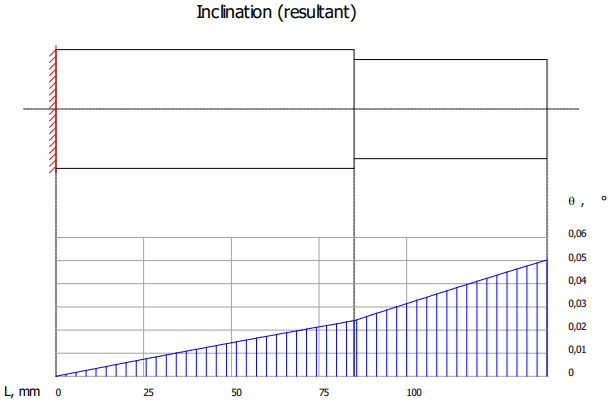

Valorile şi diagramele deplasărilor transversale (săgeților) și rotirilor

Semnificații

v – Săgeata (deplasarea) transversală rezultantă (Deflection (resultant)) ; θ – Rotirea rezultantă (Inclination (resultant); v_max – Săgeata (deplasarea) transversală (Resultant max. deflection); θ_max – Rotirea maximă (Angle of the maximum deflection)

5. VERIFICĂRI

Verificarea la solicitări compuse

Calculul de verificare la solicitări compuse se face cu scopul evitării deformării plastice remanente a barei bazat pe valori ale tensiunilor,

σ_vxmax≤ σ_a,

sau ale coeficienților de siguranță,

c ≥ c_a,

în care, σ_vxmax reprezintă tensiunea echivalentă maximă, σ_a = σ₀₂/c_a – rezistența admisibilă la curgere (deformare plastică) cu σ₀₂, rezistența la curgere și c_acoeficientul de siguranță admisibil (minim), se poate adopta, c_a = 1,5…2,5); c = σ₀₂/σ_vmax - coeficientul de siguranţă minim.

Personalizarea relațiilor de verificare la solicitări compuse

σ_vxmax≤ σ_a; 51,805 < 117,5 MPa (se verifică).

S_Fmin ≥ c_a; 4,536 > 2 (se verifică).

Obs.

- Tensiunea limită de curgere, σ₀₂= 235 MPa (v. mai sus, secțiunea Material Data); s-a considerat coeficientul de siguranță admisibil, c_a = 2.

- Dacă verificarea nu este îndeplinită se impune mărirea dimensiunilor transversale ale tronsoanelor.

Verificarea la deformații (rigiditate) de încovoiere (flexionale)

Calculul de verificare la deformaţii se efectuează în scopul preîntâmpinării deplasărilor (liniare și unghiulare) inacceptabile din punct de vedere funcțional bazat pe compararea valorilor săgeţilor și rotirilor maxime cu cele admisibile:

v_max ≤ v_a,

θ_max ≥ θ_a,

unde, v_areprezintă săgeata admisibilă și θ_a – rotirea admisibilă. Valorile admisibile ale deformaţiilor, recomandate în literatura de specialitate, sunt: v_a ≤ (0,002…0,03)l_max (l_max reprezintă lungimea maximă a barei), pentru deformațiile liniare și θ_a= (0,5…1,5)^o, pentru deformaţiile unghiulare.

Personalizarea relațiilor de verificare la deformații (rigiditate)

Verificarea la deformații liniare (săgeți)

v_max ≤ v_a; 0,054 ≤ 1,5 mm (se verifică).

Verificarea la deformații unghiulare (rotiri)

θ_max ≤ θ_a; 0,05 ≤ 1^o (se verifică).

Obs. S-a considerat valorile admisibile ale deplasărilor, v_a = 1,5 mm și θ_a = 1^o
