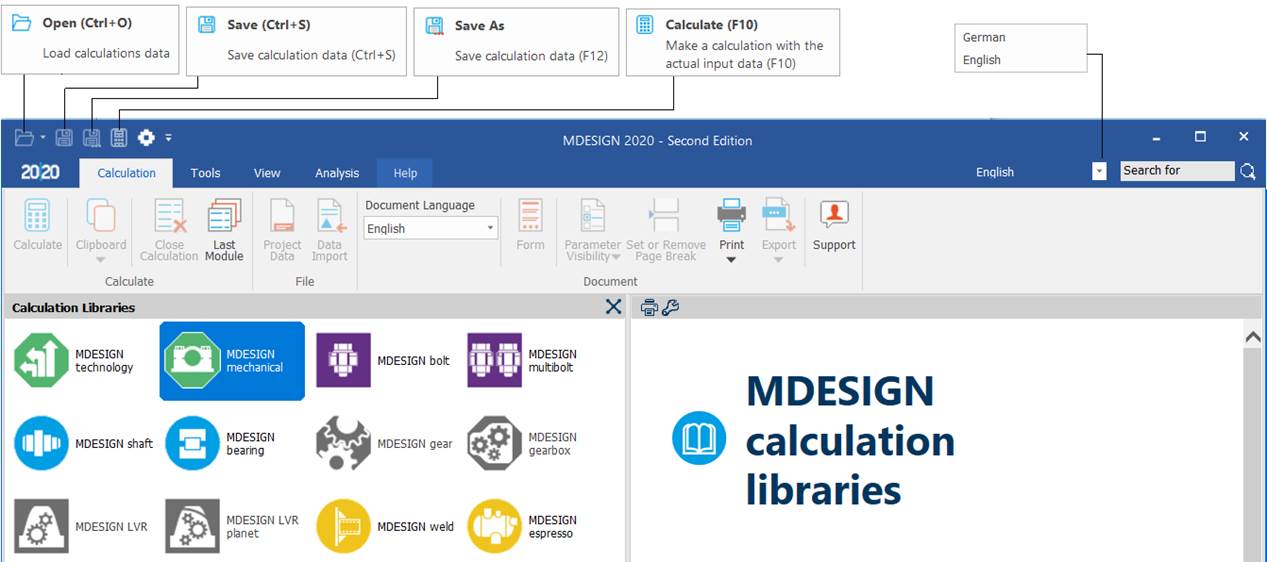

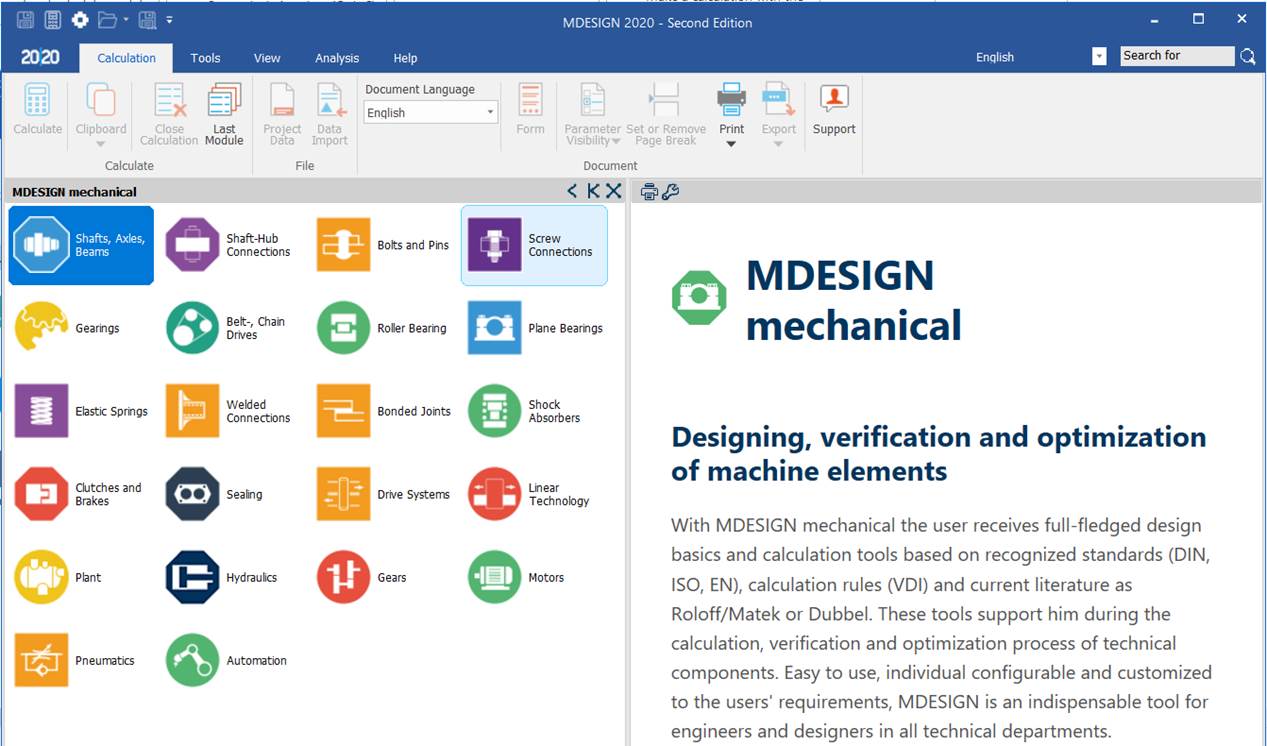

Aspecte
generale

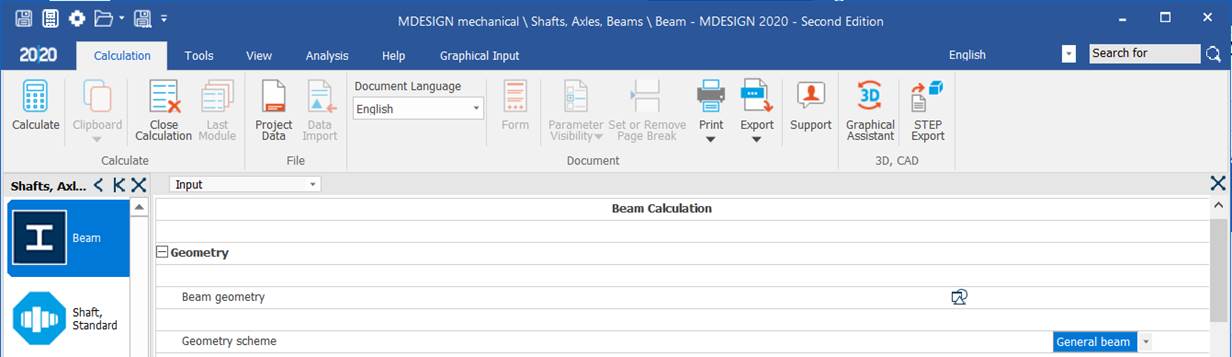

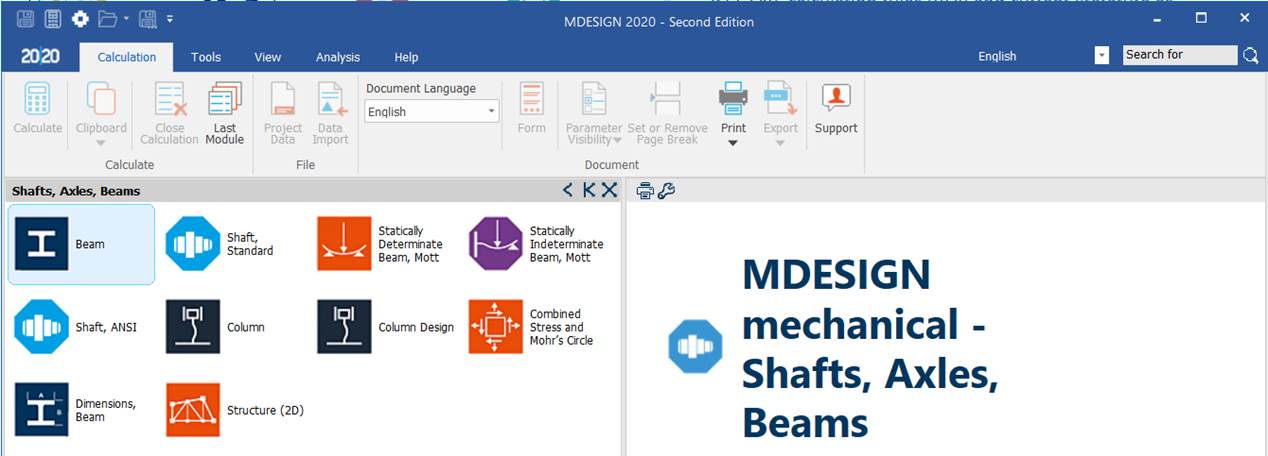

Selectarea
paginii Input
Opțiuni
Semnificații
-
Single beam (bară simplă). Se adoptă în
cazul barelor cu secțiune constantă încastrată și cu încărcări
concentrate la capul liber al barei.
-
General beam (bară generală). Se adoptă
pentru cazurile care nu se încadrează în cazul anterior.
Poziția
de vizualizare a calculelor detaliate
Semnificații
-

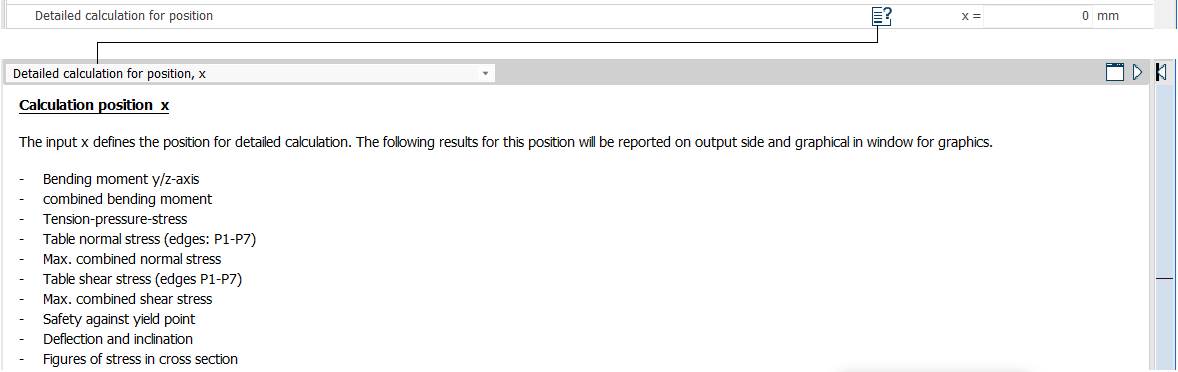

Detailed calculation for position (Poziția
pentru calculul detaliat): x [mm]
-
Calculation
position (poziția de calcul): Data de intrare x
definește poziția pentru calculul detaliat. Următoarele rezultate
corespunzătoare acestei poziții vor fi prezentate în partea de
rezultate obținute și în graficele din ferestrele grafice:
momentele de încovoiere după axele y și z; momentele de încovoiere
combinate; tensiunile de tracțiune-comprseiune; tabel cu tensiunile
normale (muchiile: P1-P7); tensiunile normale combinate maxime; tabel cu
tensiunile de forfecare (muchiile: P1-P7); tensiunile de forfecare
combinate maxime; coeficientul de siguranță la curgere într-un punct;
săgețile și rotirile; figuri cu tensiunile în secțiune
transversală.
Considerarea
greutății proprii
Semnificații

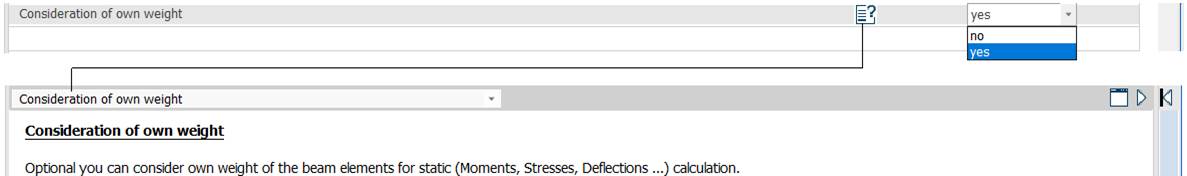

Consideration of own weight (Considerarea
greutății proprii): Opțional se poate considera greutatea proprie
a barelor pentru calcule statice (momente, tensiuni, săgeți etc.)

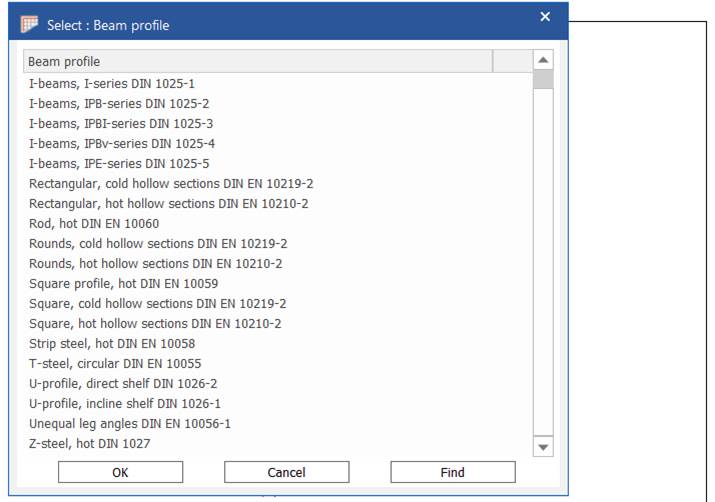

Geometria barei

Semnificații

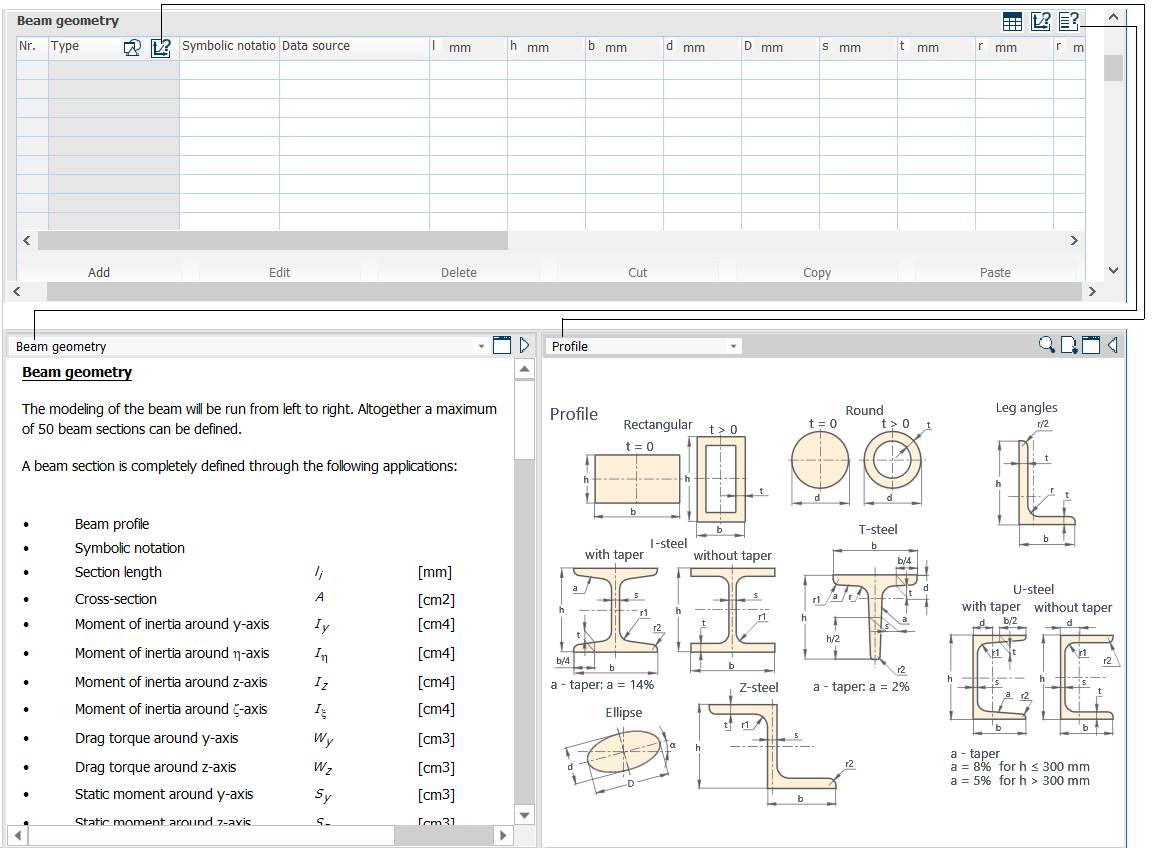

Beam
Geometry (Geometria barei). Modelarea barei se va face de la
stânga la dreapta. Se pot defini bare cu maximum 50 de tronsoane. Tronsonul
unei bare este complet definit cu următoarele date: Beam profile (profilul
barei); Symbolic notation (simbolul asociat); Section length (lungimea tronsonului),
li [mm]; Cross-section (aria secțiunii), A [cm2];
Moment of inertia around y-axis (momentul de inerție în raport cu axa
y), Iy [cm4];
Moment of inertia around η-axis (momentul de inerție în
raport cu axa η), Iη [cm4]; Moment of inertia around z-axis (momentul
de inerție în raport cu axa z), Iz [cm4]; Moment of inertia around ξ-axis
(momentul de inerție în raport cu axa ξ), Iξ [cm4]; Drag torque around y-axis (modulul de
rezistență în raport cu axa y), Wy [cm3]; Drag
torque around z-axis (modulul de rezistență în raport cu axa z), Wz
[cm3]; Static moment
around y-axis (momentul static în raport cu axa y), Sy [cm4]; Static moment around z-axis (momentul
static în raport cu axa z), Sz [cm4]; Data source (Sursa datelor), de ex.
MDESIGN Database; Strip Steel (platbandă), Height (înălțimea) h
[mm], Width (lățimea) b [mm]; Equal leg angles (profil
L cu laturi egale), Height (înălțimea) h [mm], Width
(lățimea) t [mm], Radius (raza) r [mm], Slope of ξ-
ξ (înclinarea axei ξ- ξ), α [o]; Axis distances (distanța
față de axa), cy [mm]; Axis distances (distanța față de axa), cz
[mm]; I-beams (bară cu profil I), Height (înălțimea) h [mm],
Width (lățimea) b [mm], Middle width of the web plate (grosimea
la mijlocul profilului) s [mm], Middle width of the beam flange
(grosimea la mijlocul tălpii) t [mm], Radius (raza) r [mm]; Square
hollow sections (țeavă pătrată), Height (înălțimea) h [mm],
Width (lățimea) b [mm], Wall thickness (grosimea peretelui) t
[mm]; Rectangular hollow sections (țeavă dreptunghiulară), Height
(înălțimea) h [mm], Width (lățimea) b [mm], Wall
thickness (grosimea peretelui) t [mm]; Round hollow sections
(țeavă rotundă), External diameter (diametrul exterior), Wall
thickness (grosimea peretelui) t [mm]; Rod (bară plină), Diameter,
D [mm]; T-steel (profil T) Height (înălțimea) h [mm],
Width (lățimea) b [mm], Distance to the zz axis (distanța
până la axa zz), d [mm], Middle width of the web plate (grosimea la
mijlocul profilului) s [mm], Radius (raza) r [mm]; Unequal
leg angles (profil L cu laturi neegale), Height (înălțimea) h [mm],
Width (lățimea) b [mm], Thickness of the angle flange (grosimea
laturilor) t [mm], Radius (raza) r [mm], Slope of ξ-
ξ (înclinarea axei ξ- ξ), α [o]; Axis distances (distanța
față de axa), cy [mm]; Axis distances (distanța față de axa), cz
[mm]; U-profile (profil U), Height (înălțimea) h [mm],
Width (lățimea) b [mm], Distance to the zz axis (distanța
până la axa zz), d [mm], Middle
width of the web plate (grosimea la mijlocul profilului) s [mm],
Middle width of the beam flange (grosimea la mijlocul tălpii) t [mm],
Radius (raza) r [mm]; Square profile (profil pătrat), Length
(lungimea) b [mm]; Z-steel (profil Z), Height
(înălțimea) h [mm], Width (lățimea) b [mm], Middle
width of the web plate (grosimea la mijlocul profilului) s [mm],
Middle width of the beam flange (grosimea la mijlocul tălpii) t [mm],
Radius (raza) r [mm]; Slope of ξ- ξ (înclinarea axei
ξ- ξ), α [o].

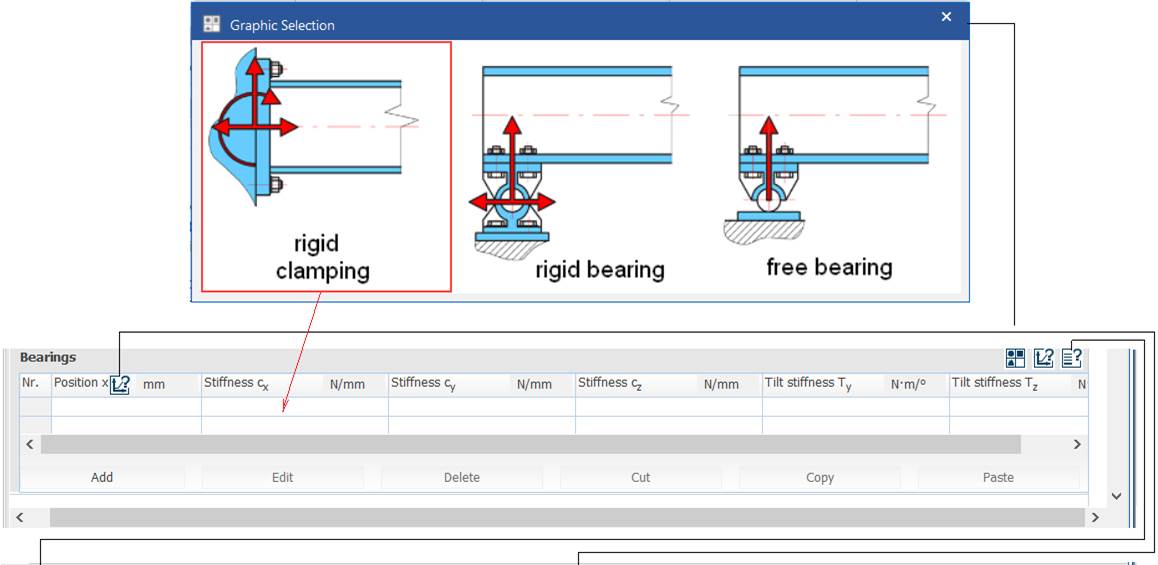

Reazeme
Semnificații
-

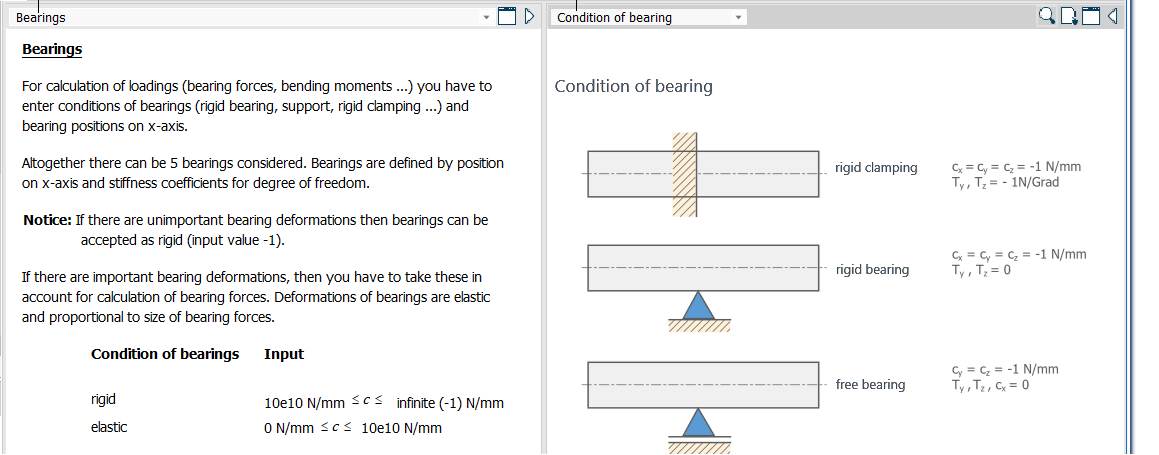

Grafic selection (selectare grafică): rigid
clamping (încastrare), rigid bearings (articulație), free bearing
(reazem simpu)
-
Bearings
(Reazeme): Pentru calculul reacțiunilor din reazeme (forțe
și momente) trebuie să se introducă tipul reazemului (încastrare,
articulație, reazem simplu) și poziția reazemului pe axa x.
Se pot considera 5 reazeme.
Reazemele sunt definite de poziția pe axa x și
coeficientul de rigiditate pentr fiecare grad de libertate.
Notă:
Dacă deformațiile elastice din reazem nu sunt importanete (nu se
iau în considerare) reazemul se consideră rigid (valoarea rigidității
este -1). Dacă deformațiile elastice din reazem sunt importante se pot
lua în considerarea pentru calculul reacțiunilor din reazem.
Deformațiile din reazem sunt elastice și proporționale cu
valoarea forțelor de reacțiune.
Condition of bearings (tipul
reazemului) Input (valori
de intrare)
rigid (rigid)
10e10 N/mm ≤ c ≤ infinite (-1)
elastic (elastic)
0 N/mm ≤ c ≤ 10e10 N/mm
-
Stiffness cx, Stiffness cy, Stiffness cz [N/mm] (rigiditatea
liniară cx, cy, cz); Tilt stiffness Ty, Tilt stiffness Tz [N/Grag] (rigiditatea de rotație Ty, Tz)
Forțe axiale Fax
Opțiuni,
parametri și comentarii
Semnificații
-

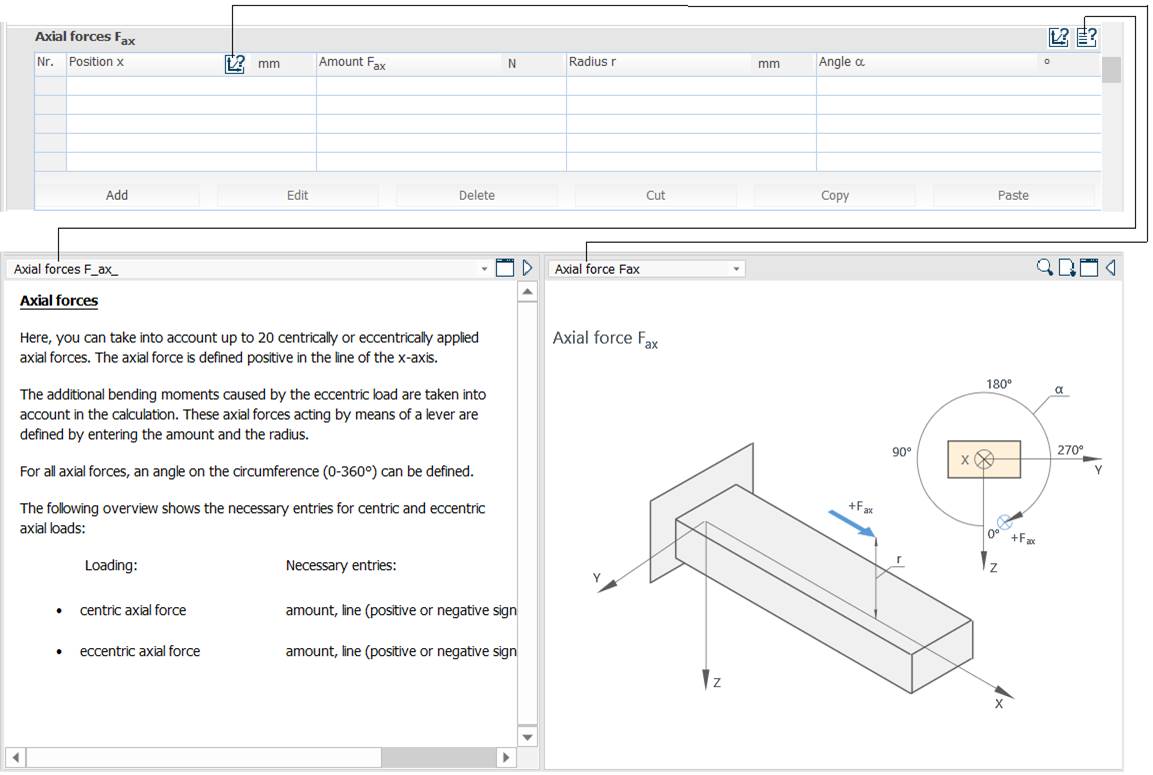

Axial forces (forțe axiale) Fax: Position
(poziția) x [mm];
Amount (valoarea) Fax [N]; Radius (distanța) r [mm]; Angle (unghiul) α [o].
-
Axial
forces (forțe axiale): Se pot lua în considerare până
la 20 forțe axiale centrice sau excentrice. Forța axială se definește
ca pozitivă în sensul pozitiv al axei x. Momentul de încovoiere suplimentar
determinat de încărcarea axială excentrică va fi luat în calcul.
Forțele axiale care acționează prin intermediul unuei pârghii
(braț) sunt definite de valoare și de distanța față de
axa x (radius). Pentru forțele
axiale se definește un unghi de poziționare pe circumferință
(0-360o). Necesarul datelor pentru forțele axiale centrice
și excentrice sunt:
Loading
(încărcarea): Necessary
entries (date de intrare necesare):
-
centric axial forces (forța axială
centrică) amount (valoarea),
line (sensul) (positive or negative (pozitiv sau negativ), position
(poziția)
-
eccentric axial force (forța
axială centrică) amount (valoarea),
line (sensul) (positive or negative (pozitiv sau negativ), position
(poziția),
radius(lever) (distanța,
brațul)

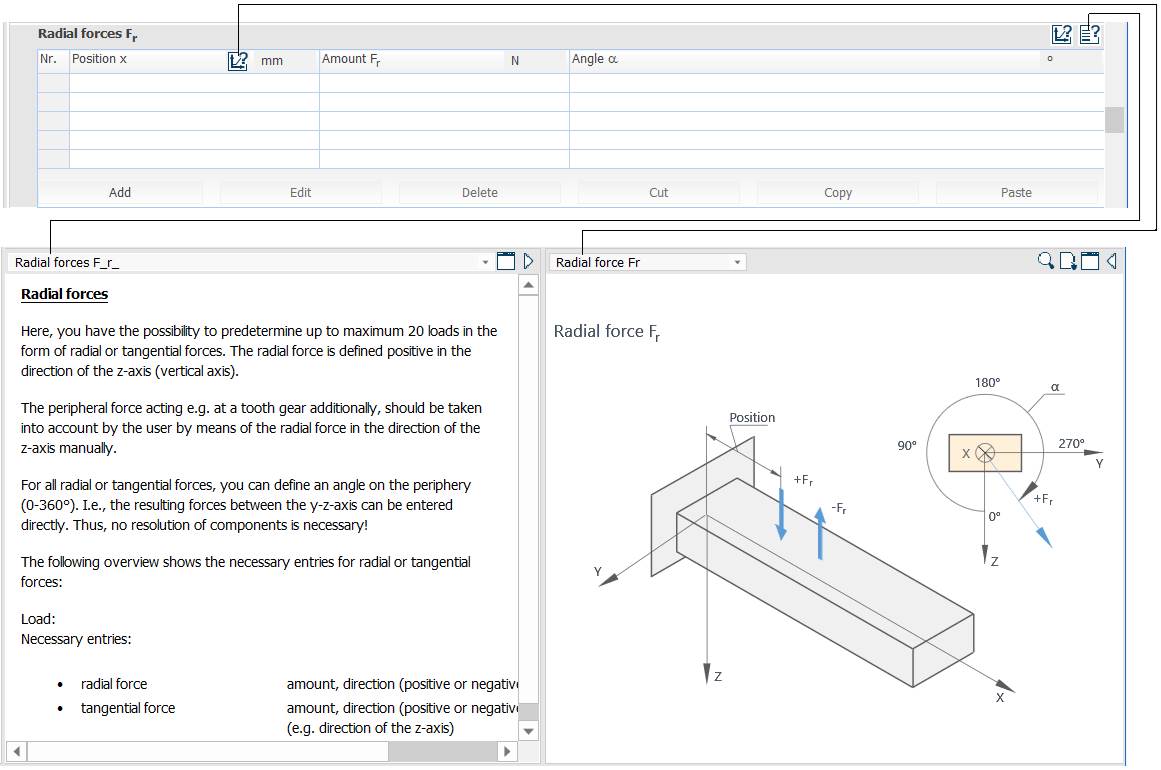

Forțe radiale Fr
Opțiuni,
parametri și comentarii
Semnificații
-
Radial forces (forțe radiale)
Fr: Position (poziția) x [mm]; Amount (valoarea) Fr [N]; Angle (unghiul) α [o].
-
Radial
forces (forțe radiale): Se pot lua în considerare până
la 20 forțe radiale sau tangențiale. Forța radială se
definește ca pozitivă în sensul pozitiv al axei z (vertical axis (axa
verticală)). Forța periferică acționând de ex. asupra unui dinte
adițional se poate lua în considerare prin intermediul unei forțe
radiale în direcția axei z.
Pentru toate forțele radiale
sau tangențiale se definește un unghi de poziționare
pe circumferință (0-360o). De ex. forțele din planul
y-z pot fi introduse direct.
Necesarul datelor pentru
forțele radiale sau tangențiale sunt:
Loading (încărcarea):
Necessary entries (date de intrare necesare):
-
radial forces (forța radială) amount (valoarea), direction (sensul)
(positive or negative (pozitiv sau negativ), position (poziția)
-
tangential force (forța
axială tangențilă) amount (valoarea), direction (sensul)
(positive or negative (pozitiv sau negativ), position (poziția),
angle
(de ex. direcția față de axa z)

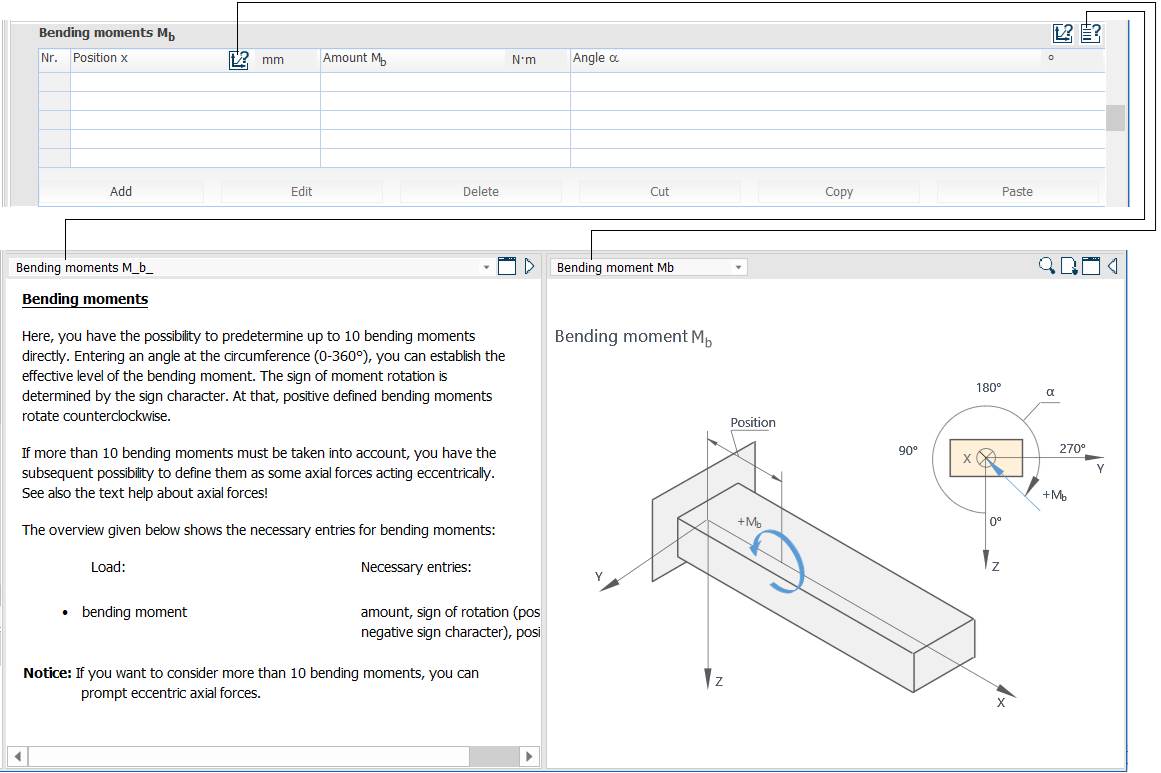

Momente de încovoiere Mb
Opțiuni,
parametri și comentarii
Semnificații
-
Bending moments (momente de
încovoiere) Mb: Position (poziția) x [mm]; Amount (valoarea) Mb [Nm]; Angle (unghiul) α [o].
-
Bending
moments (momente de încovoiere): Se pot lua în considerare
până la 10 momente de încovoiere. Prin introducerea unghiului de
poziționare pe circumferință (0-360o) se poate stabili
direcția efectivă a momentului de încovoiere. Semnul momentului este
determinat de simbolul sensului. Astfel, momentul de încovoiere definit
pozitiv are sensul antiorar. Dacă apar mai mult de 10 momente de încovoiere
este posibil să fie definite ca forțe axiale excentrice. Vezi textul
ajutător despre axial forces.
Necesarul datelor pentru momentele
de încovoiere:
Load (încărcarea):
Necessary entries (date de intrare necesare):
-
bending moment (moment de încovoiere) amount (valoarea), sign of rotation
(sensul de rotație) (positive or negative sign character (pozitiv sau
negative simbol)), position (poziția)
Forțe distribuite
Opțiuni,
parametri și comentarii
Semnificații
-

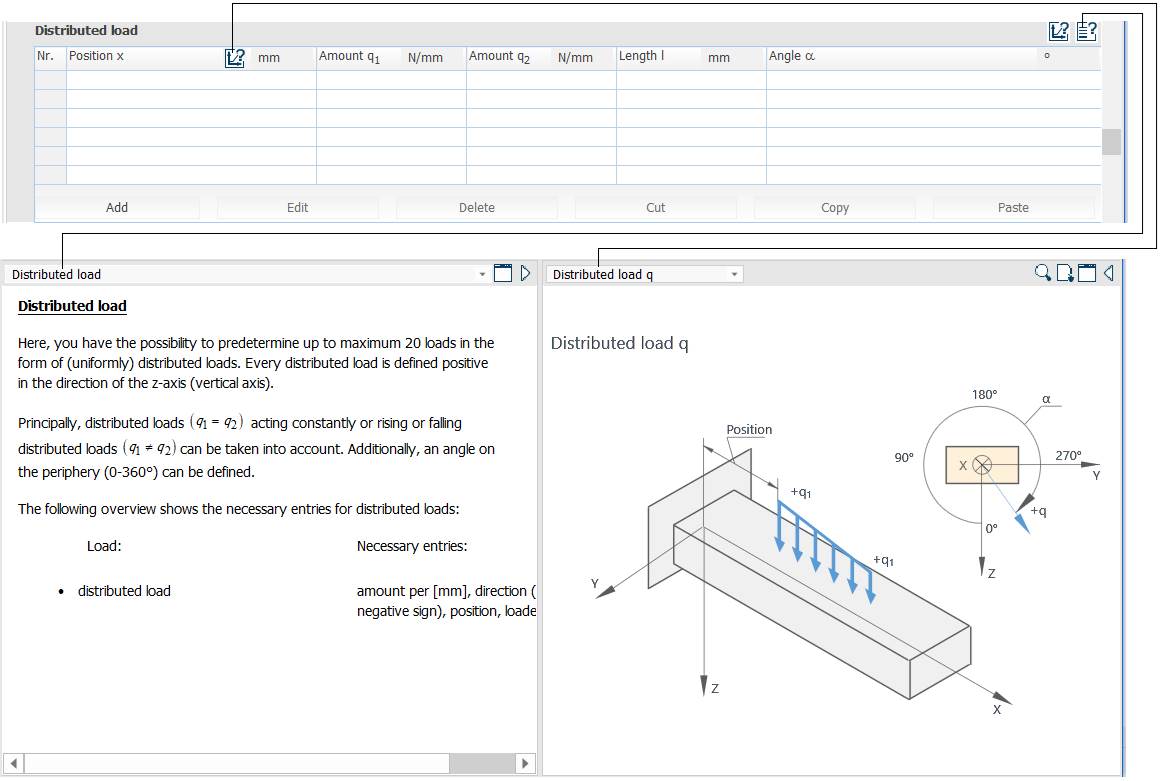

Distributed load (încărcări
distribuite): Position (poziția) x [mm]; Amount (valoarea) q1 [N/mm]; Amount (valoarea) q2 [N/mm]; Length (lungimea) l [mm];
Angle Angle (unghiul) α [o].
-
Distributed
load (încărcări distribuite): Se pot lua în considerare până
la 20 încărcări distribuite uniforme sau variabile. Fiecare încărcare
distribuită este definită ca pozitivă în sensul axei z (axa vericală). În
principal încărcările distribuite pot fi constante (q1 = q2) sau variabile (q1 ≠ q2). În plus, se poate defini unghiul de
poziționare pe circumferință (0-360o).
Necesarul datelor pentru încărcări
distribuite:
Load (încărcarea):
Necessary entries (date de intrare necesare):
-
distributed load (încărcare distribuită) amount per [mm] (valoarea per [mm]), direction (sensul de acțiune) (positive or negative sign
character
(pozitiv sau negative simbol)), position
(poziția), loading length (lungimea de încărcare)

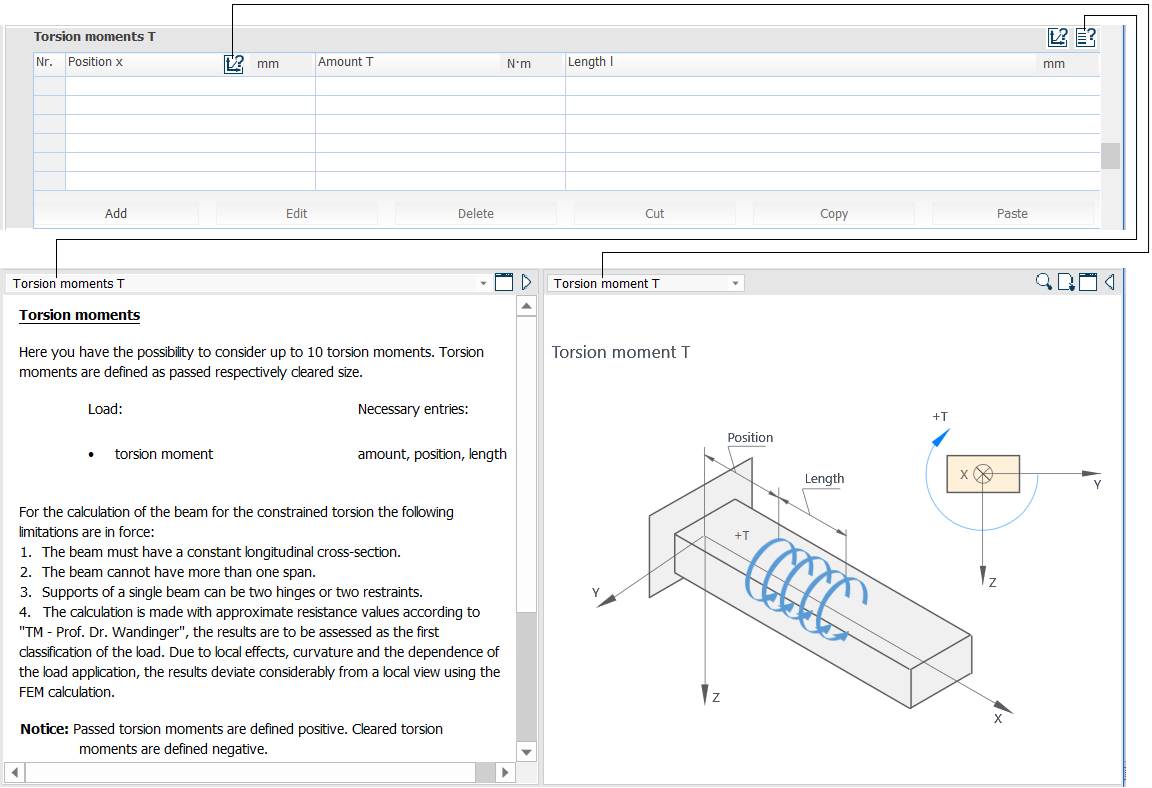

Momente de torsiune T
Opțiuni,
parametri și comentarii
Semnificații
-
Torsion moments (momente de torsiune)
T: Position (poziția) x [mm]; Amount (valoarea) T [Nm]; Length (lungimea) l [mm].
-
Torsion
moments (momente de torsiune): Se pot lua în considerare
până la 10 momente de torsiune. Momentele de torsiune sunt definite ca de
trecere respectiv de cap
Load (încărcarea):
Necessary entries (date de intrare necesare):
-
Torsion moment (momentul de
torsiune) amount (valoarea),
position (poziția), length (lungimea)
Pentru calculul barei
solicitată la torsiune se consideră următoarele ipoteze:
-
Bara trebuie să să fie cu secțiune
constantă în direcție longitudinală
-
Bara nu poate avea mai mult decât o
secțiune
-
Reazemele unei singure bare poate avea două
articulații sau două restricții
-
Calculul este realizat cu o valoare
apoximativă a rezistenței conform “TM – Prof. Dr. Wandinger” rezultatele fiind evaluate ca prima
clasificare ale încărcării. Din cauza efectelor locale, curburi și
dependențelor de aplicarea încărcării,
rezultate au abateri considerabile de la cele locale determninate cu
FEM.
Notă: Momentele
detorsiune de trecere sunt positive. Momentele de torsiune de cap sunt
definite ca negative.

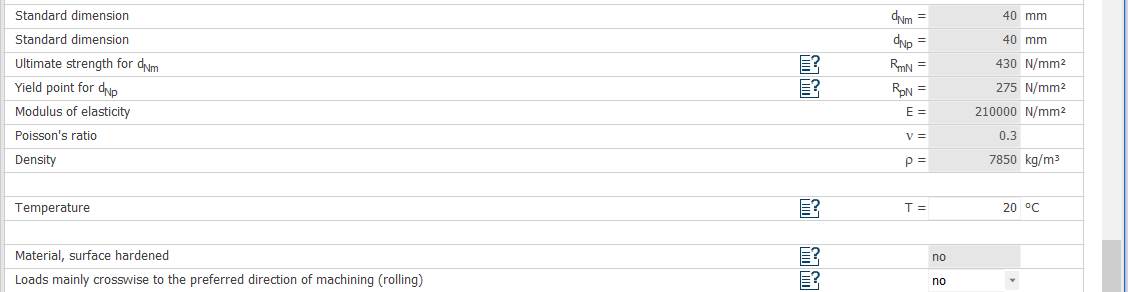

Date despre material
Opțiuni,
parametri și comentarii
Semnificații
-

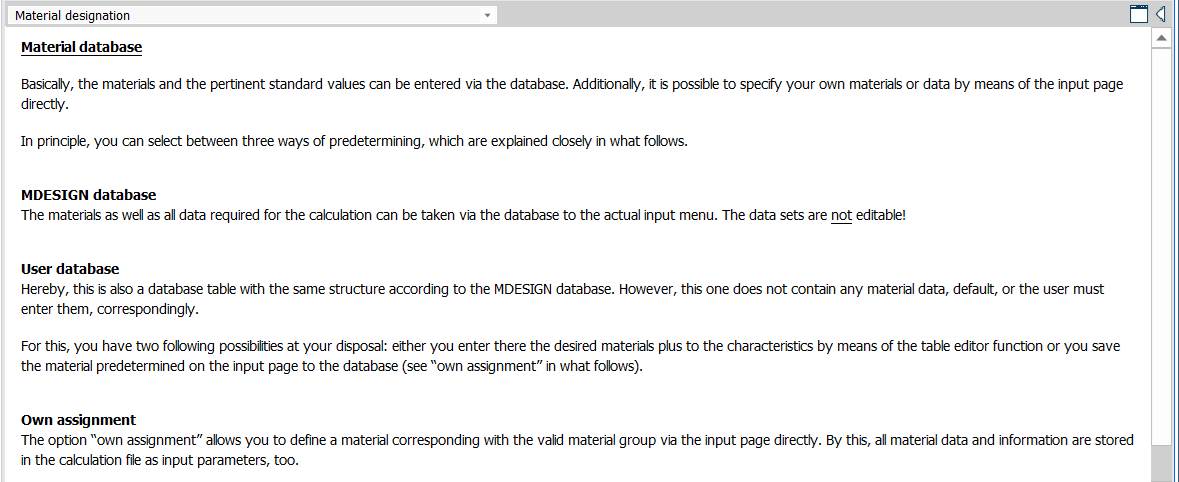

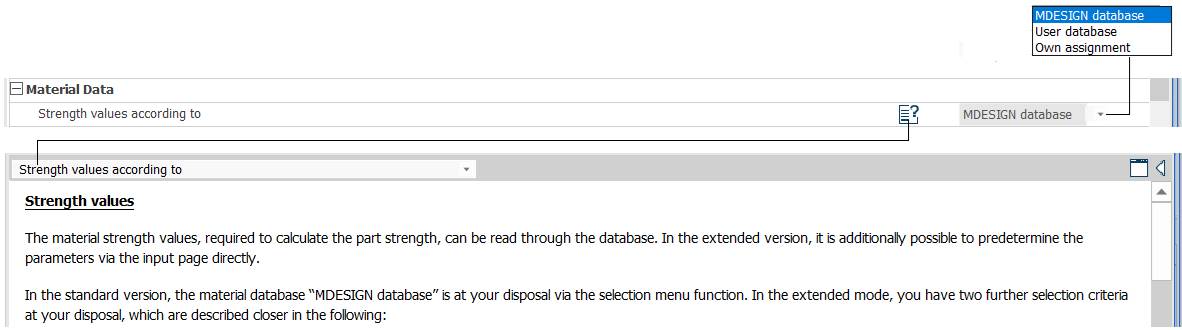

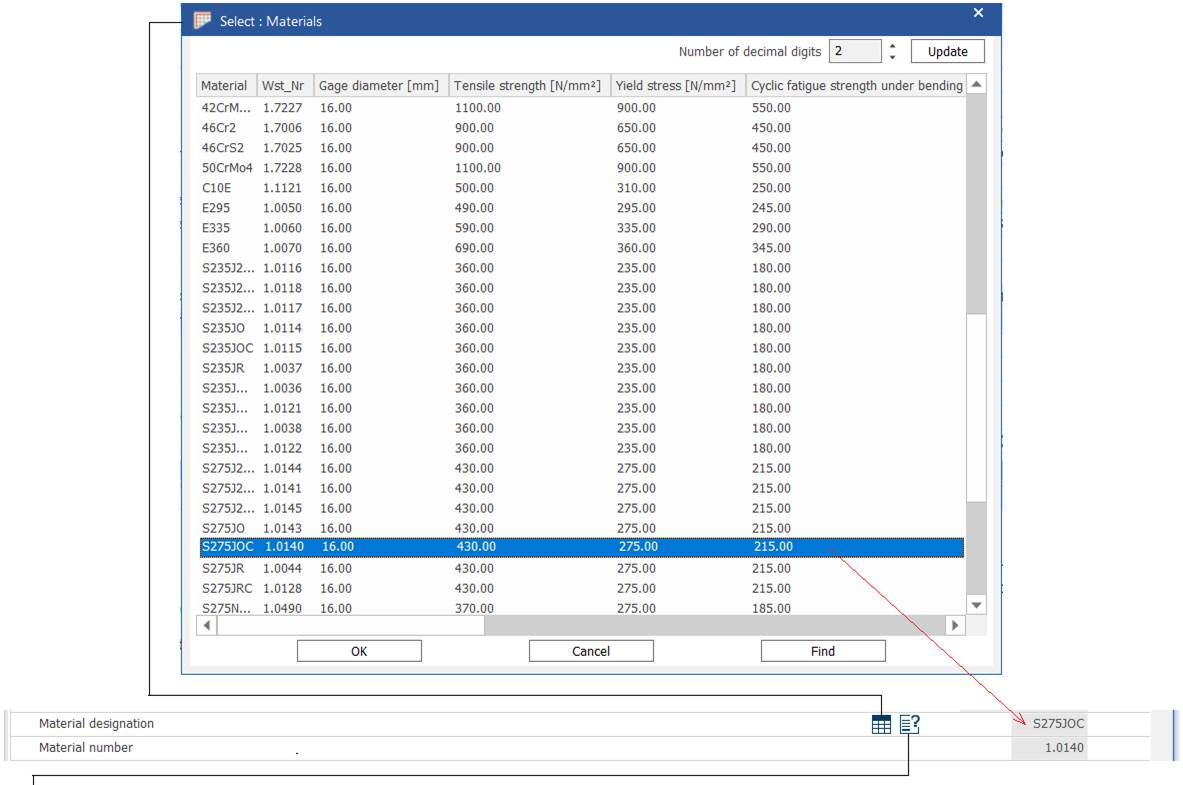

Strength values according to (valoarea rezistenței conform): MDESIGN
data base (baza de date MDESIGN); User data base (baza de date utilizator);
Own assignment (introducere manual).
-
Strength values (valorile rezistențelor): sunt
necesare pentru calculul de rezistență și sunt associate tipului
materialului care se alege din baza de date.
-

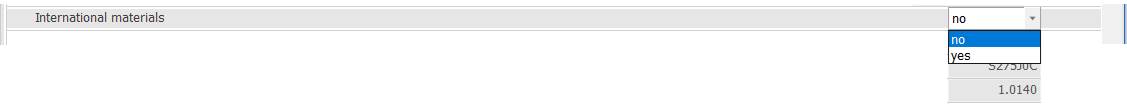

Material database (baza de date cu materiale).
Cel mai ușor, materialele
precum și valorile standard pot fi introduse din baza de date. Se pot
introduce materiale sau date proprii direct în pagina de intrare.
În principiu se pot introduce
date în trei moduri ca mai jos.
MEDESIGN
Database (baza
de date MDESIGN)
Materialele
precum și datele necesare pentru calculi se preiau din baza de date
prin intermediul meniului de intrare. Datele selectate nu sunt editabile.
User
Database (baza
de date utilizator)
În
acest caz există un database table cu structura concordantă cu baza de date
MDESIGN. În orice caz, aceasta nu conține niciun material ca implicit,
și utilizatorul trebuie sa aleagă pe cel corespunzător.
Pentru
aceasta sunt disponibile următoarele posibilități: oricare material cu caracteristicile
acestuia se introduc datele într-un
table editabil sau se va salva materialul predeterminat îm pagina de
intrare a bazei de date (v. “Own assignment”, în continuare).
Own
assignment (asignare
proprie)
Această
opțiune permite să se definească caracteristicile unui material ca un
grup distinct prin intermediul paginii de intrare. În acest fel toate informațiile și
datele despre materiale sunt stocate într-un fișier de calcul ca
parametri de intrare.
Mai mult, the material grup pot fi transferate cu
funcția save în tabelulul bază de date “User database” din modulul “Material
data“. Astfel, acest material este accesibil în orice moment pentru toate
calculele și pentru orice utilizator (de ex. instalări pe net).
-

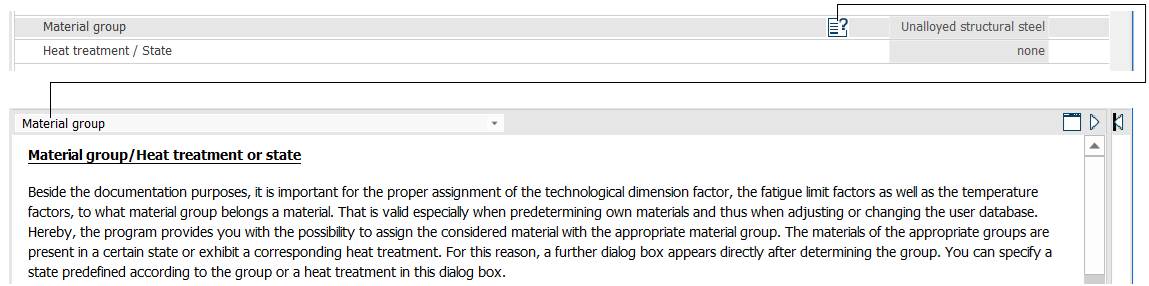

Material group/Heat treatment or state (grupul de material/tratamentul
termic sau starea)
Pe lângă scopul documentar este
important să se asigneze factorul tehnologic dimensional, factorul limită
la oboseală, factorul de temperatură și la ce grup de materiale
aparține materialul….
-
Standard dimension (dimensiunea standard a semifabricatului; Ultimate strength
(rezistența la rupere); Yield point (punctul de curgere); Modulus
of elasticity (modulul de elasticitate); Poisson’s ratio
(coeficientul Poisson); Density (densitatea)
|
