ARC-P.1 PROIECTAREA ARCURILOR ELICOIDALE CILINDRICE
DE COMPRESIUNE/TRACŢIUNE/TORSIUNE
CUPRINS |
ARC-P.1.1 DATE DE PROIECTARE
ARC-P.1.2 ALEGEREA MATERIALULUI, TRATAMENTELOR TERMICE ŞI
TEHNOLOGIEI
ARC-P.1.3 PROIECTAREA FORMEI
ARC-P.1.3.1 Proiectarea formei arcurilor cilindrice de compresiune
ARC-P.1.3.2
Proiectarea formelor arcurilor cilindrice de tracţiune
ARC-P.1.3.3 Proiectarea formelor arcurilor cilindrice de torsiune
ARC-P.1.4 DIMENSIONARE ŞI VERIFICARE ARC-P.1.4.1 Dimensionarea
arcurilor cilindrice elicoidale de tracţiune/compresiune care
realizează forţe impuse
ARC-P.1.4.2 Dimensionarea arcurilor cilindrice elicoidale de tracţiune/compresiune
care realizează caracteristici impuse
ARC-P.1.4.3 Dimensionarea arcurilor cilindrice elicoidale de torsiune care realizează
caracteristici elastice impuse
ARC-P.1.5 PROIECTAREA FORMEI TEHNOLOGICE. DESENE DE EXECUŢIE
ARC-P.1.5.1 Proiectarea formei tehnologice a arcurilor de elicoidale
cilindrice de compresiune
ARC-P.1.5.2 Proiectarea formei tehnologice a arcurilor de elicoidale
cilindrice de tracţiune
ARC-P.1.5.3 Proiectarea formei tehnologice a arcurilor de elicoidale
cilindrice de torsiune ARC-P.1.6 VERIFICAREA MODELELOR CU PACHETUL MDESIGN |
Parcurgerea metodologiei de mai jos pentru cazuri
concrete se va face cu memorarea temporară a valorilor principalilor
parametri de proiectare în listele
ARC-L.1.1,
ARC-L.1.2,
ARC-L.1.3
(se activează
cu tasta Ctrl apăsată), pentru arcurile solicitate la compresiune,
tracţiune şi, respectiv, torsiune.
Tab. ARC.P.1.1.1 Definirea problemei de proiectare a
arcurilor elicoidale cilindrice

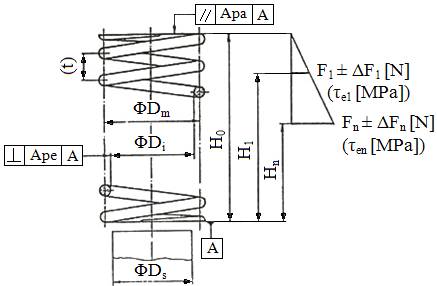

a b c Fig. ARC-P.1.1.1 Scheme
de încărcare şi de gabarit a
arcurilor elicoidale cilindrice: a
– de compresiune; b – de
tracţiune; c – de torsiune |
Date
iniţiale |
a.
Tipul încărcării: compresiune
(fig. ARC-P.1.1.1,a); tracţiune (fig. ARC-P.1.1.1,b); torsiune (fig.
ARC-P.1.1.1,c). b.
Forma secţiunii: circulară; dreptunghiulară. c. Scopul arcului: c.1 realizarea unei forţe/moment impus; c.2 realizarea unei caracteristici impuse (fig. ARC-P.1.1.1, fig. ARC-P.1.1.2, fig. ARC-P.1.1.3). d. Forţa impusă (pentru scopul c.1), Fn/ Mn [N]/[Nmm]. e. Parametrii caracteristicii elastice: tab. ARC-P.1.1.1, pentru arcuri solicitate la compresiune (fig. ARC-P.1.1.1,a); tab ARC-P.1.1.2, pentru arcuri solicitate la tracţiune (fig. ARC-P.1.1.1,b); tab. ARC-P.1.1.3, pentru arcuri solicitate la torsiune (fig. ARC-P.1.1.1,c). f.
Dimensiuni de gabarit impuse ( fig. ARC-P.1.1.1): f.1 Dgi [mm];
f.2 Dge
[mm]; f.3 Dgi [mm], Dge [mm]. g.
Condiţii de funcţionare: tipul dispozitivului în care se
integrează, temperatura de funcţionare, caracteristicile mediului
în care funcţionează (umiditate, agenţi corosivi etc.). h.
Condiţii constructive: forma zonei de legătură cu
elementele adiacente (subcap. ARC-P.1.3.1; factorul de ghidare a
capetelor (numai pentru arcurile de compresiune,
fer. ARC-P.1.1). i.
Condiţii ecologice (utilizarea de materiale şi tehnologii eco, reciclarea
materialelor, protecţia vieţii). |
Tab. ARC-P.1.1.2 Parametrii caracteristicii ai arcului elicoidal
de compresiune
Fig. ARC-P.1.1.2 Caracteristica
arcurilor elicoidale cilindrice de compresiune |
Parametrii
iniţiali din
fereastra de calcul |
Relaţiile
de calcul a parametrilor de proiectare |
|||||||||||
F1 |
δ1 |
Fn |
δn |
h |
k |
F1 [N] |
δ1 [mm] |
Fn [N] |
δn [mm] |
h [mm] |
k [N/mm] |
Fereastra de calcul |
|
x |
x |
x |
- |
- |
- |
F1 |
δ1 |
Fn |
|
|
|
|
|
x |
x |
- |
- |
x |
- |
F1 |
δ1 |
F1 |
δ1+ h |
h |
|
||
x |
- |
x |
x |
- |
- |
F1 |
|
Fn |
δn |
|
|
||
x |
- |
x |
- |
x |
- |
F1 |
|
Fn |
|
h |
|
||
x |
- |
- |
- |
x |
x |
F1 |
|
F1+k h |
|
h |
k |
||
- |
- |
x |
x |
x |
- |
Fn |
δn-h |
Fn |
δn |
h |
|
||
- |
- |
x |
- |
x |
x |
Fn-k h |
|
Fn |
|
h |
k |
||
Obs.
k=tanα |
Tab. ARC-P.1.1.3 Parametrii caracteristicii arcului elicoidal
de tracţiune

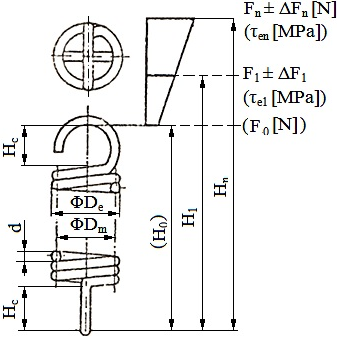

Fig. ARC-P.1.1.3 Caracteristica
arcurilor elicoidale cilindrice de
tracţiune |
Parametrii
iniţiali din
fereastra de calcul |
Relaţiile
de calcul a parametrilor de proiectare |
||||||||||||
F1 |
Fn |
δ1 |
δn |
h |
k |
F0 [N] |
F1 [N] |
Fn [N] |
δ1 [mm] |
δn [mm] |
h [mm] |
k [N/mm] |
Fereastra de calcul |
|
x |
x |
x |
x |
- |
- |
|
F1 |
Fn |
δ1 |
δn |
δn- δ1 |
|
||
x |
x |
x |
- |
x |
- |
F1-(Fn- F1) |
F1 |
Fn |
δ1 |
δ1+h |
h |
|
||
x |
x |
x |
- |
- |
x |
F1- kδ1 |
F1 |
Fn |
δ1 |
δ1+ |
|
k |
||
- |
x |
x |
x |
- |
x |
Fn- kδn |
Fn- k (δn- δ1) |
Fn |
δ1 |
δn |
δn- δ1 |
k |
||
x |
- |
- |
x |
x |
x |
F1- k(δn-h) |
F1 |
F1+ kh |
δn-h |
δn |
h |
k |
||
- |
x |
- |
x |
x |
x |
Fn- kδn |
Fn - kh |
Fn |
δn-h |
δn |
h |
k |
||
Obs.
k=tanα |
Tab. ARC-P.1.1.4 Parametrii caracteristicii arcului elicoidal
de torsiune
Fig. ARC-P.1.1.4 Caracteristica
arcului elicoidal de torsiune |
Parametrii
iniţiali din
fereastra de calcul |
Parametrii
iniţiali ai caracteristicii elastice |
|||||||||
Mt1 |
Mtn |
θf |
k |
Mt1 [Nmm] |
θ1 [grade] |
Mtn [Nmm] |
θn [grade] |
θf [grade] |
k [Nmm/grad] |
Fereastra de calcul |
|
x |
x |
x |
- |
Mt1 |
|
Mtn |
|
θf |
|
||
x |
x |
- |
x |
Mt1 |
|
Mtn |
|
|
k |
||
x |
- |
x |
x |
Mt1 |
|
Mt1+k θf |
|
θf |
k |
||
- |
x |
x |
x |
Mtn - k θf |
|
Mtn |
|
θf |
k |
||
Obs.
k=tanα |
ARC-P.1.2 ALEGEREA MATERIALULUI, TRATAMENTELOR
TERMICE ŞI TEHNOLOGIEI
Recomandări
pentru alegerea materialelor:
Materialele pentru arcuri trebuie să
îndeplinească următoarele condiţii: rezistenţă la rupere ridicată
(energia acumulată la un anumit
volum este proporţională cu pătratul rezistenţei mecanice);
proprietăţi elastice stabile în timp; rezistenţă la
oboseală ridicată.
Oţelurile carbon de arc nealiate
recomandate sunt: C55A, C65A,
C75A, C85A (v. fer. ARC-M.1); semifabricate:
sârmă circulară patentată (călire pentru creşterea
rezistenţei), mărcile RR, RM, RS (STAS 893-89, v. fer. ARC-M.1(fer. ARC-M.1).
Oţelurile carbon de arc aliate (SR EN 10089-2004): 51Si17A, 50VCr11A,
56Si15A, 56Si17A; semifabricate: sârmă trasă (STAS 892-89),
oţel lat pentru foi de arcuri (SR EN 10092-2-2004), bare din oţel
cojit pentru arcuri de supape ( STAS 8371-80), benzi din oţel (DIN 17222)
laminate la rece [Roloff/Matek,
2008].
Materialele din care se execută arcurile metalice se
aleg funcţie de condiţiile de rezistenţă şi de rigiditate impuse, de condiţiile de exploatare (fer. ARC-M.1).
Adoptarea rezistenţei admisibile se face în
funcţie de tipul sarcinii care încarcă arcul (static, dinamic), tipul
materialului şi tratamentului termic, starea suprafeţei (fer. ARC-M.1).
Tehnologii de fabricaţie şi
tratamente termice: înfăşurare
la rece (conform STAS 893-89, pentru sârme cu d ≤ 7 mm) şi
detensionare; înfăşurare la cald (conform STAS 893-89 pentru
sârme cu d = 8…40 mm) şi călire urmată de revenire; pentru
creşterea rezistenţei la oboseală arcurile finite se pot sabla;
pentru a obţine o suprafaţă de aşezare mai mare şi
perpendiculară pe axa arcului capetele arcurilor de compresiune cu d ≥
1 şi i ≤ 15 sunt rectificate plan (fig. ARC-P.1.3.2).
Alegerea materialului, fluxului
tehnologic principal (inclusiv a tratamentelor termice) şi
caracteristicile de rezistenţă specifice (v. subcap. ARD-T.5,
fer. ARC-M.1) se sintetizează în următorul tabel.
Tab. ARC-P.1.2.1 Informaţii sintetice despre material |
|||||
Materialul |
Fluxul
tehnologic principal, tratamentul termic |
Tensiunea
de rupere |
Tensiunea
admisibilă la torsiune şi încovoiere |
Modulul
de elasticitate |
|
Longitudinal |
Transverasal |
||||
Marca |
Succesiune |
σr [MPa] |
|
E [MPa] |
G [MPa] |
ARC-P.1.3.1 Proiectarea formei arcurilor
cilindrice de compresiune
|
|
|
|
|
Parametrii geometrici (fig. ARC-P.1.3.1): d - diametrul spirei; Di,m,e –
diametrul interior, mediu şi exterior; H0 –
lungimea arcului nesolicitat; t – pasul elicei; α – unghiul
elicei. Tipurile zonelor de sprijin (reazem) şi
numărul spirelor din aceste zone: -
Zonă de reazem fără
prelucrare (fig. ARC-P.1.3.2,a), pentru d ≤ 0,6 mm, nr =0
[Demian, 1980]. -
Zonă de reazem cu prelucrare prin
deformare plastică (fig. ARC-P.1.3.2,b), nr =2, pentru 0,6 ≤ d ≤ 1,2 mm. -
Zonă de reazem cu prelucrare prin
rectificare (fig. ARC-P.1.3.2,c,d), pentru d ≥ 1,5, nr = 1,5
când unghiul suprafeţei prelucrate este sub 180o şi nr
= 2 când unghiul suprafeţei prelucrate este peste 180o. |
Fig.
ARC-P.1.3.1 Parametri geometrici |
a |
b |
c |
d |
|
Fig.
ARC-P.1.3.2 Formele zonelor de sprijin: a – fără prelucrare; b – aplatizarea spirei finale; c – prelucrarea prin rectificare sub
180o; d - prelucrarea prin
rectificare peste 180o |
ARC-P.1.3.2 Proiectarea formelor arcurilor
cilindrice de tracţiune

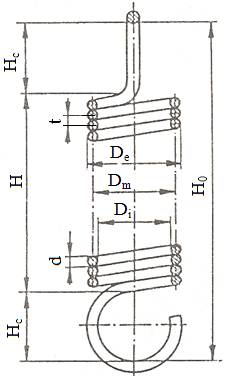

Fig. ARC-P.1.3.3 Parametrii geometrici ai arcului elicoidal de tracţiune |
|
|
|
|
Parametrii geometrici (fig. ARC-P.4): d - diametrul spirei; Di,m,e –
diametrul interior, mediu şi
exterior; H0 –
lungimea arcului nesolicitat, t – pasul elicei; H – lungimea zonei
active; Hc –
lungimea zonei de prindere; α – unghiul
elicei. Tipurile zonelor de prindere: -
zone de prindere de tip ochi (fig.
ARC-P.5,a,b,c,d), d ≤ 3 mm; - zonă de prindere cu cârlig înfăşurat (fig. ARC-P.2,e); -
zonă de prindere cu tijă
filetată (fig. ARC-P.2,f,g); -
Zonă de prindere cu cârlig plat
înşurubat (fig. ARC-P.2, h). |
a |
b |
c |
d |
||
|
|
|
|
||
e |
f |
g |
h |
||
Fig.
ARC-P.1.3.4 Formele
zonelor de prindere a arcurilor cilindrice elicoidale de tracţiune: a – ochi normal central; b – semiochi central; c - ochi alungit central; d - ochi normal lateral; e – cârlig înfăţurat; f – cârlig filetat; g – cârlig filetat înşurubat; h – cârlig plat înşurubat
|
ARC-P.1.3.3 Proiectarea formelor arcurilor
cilindrice de torsiune

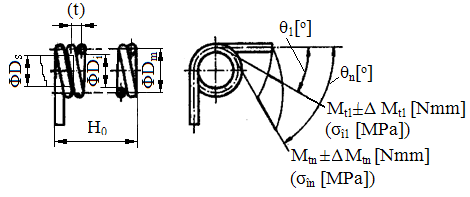

Fig. ARC-P.1.3.5
Parametrii geometrici ai arcului elicoidal de torsiune |
|
|
|
|
Parametrii geometrici (fig. ARC-P.4): d - diametrul spirei; Di,m,e –
diametrul interior, mediu şi
exterior; H0 –
lungimea arcului; t – pasul elicei; Δ – jocul
interspire; H – lungimea zonei
active; α – unghiul
elicei. Tipurile zonelor de rezemare şi prindere: -
Zone de rezemare cu cârlig (fig.
ARC-P.7,a,b,c,d) - Zone de rezemare cu braţe drepte (fig. ARC-P.7,c,e,f). -
Zone de prindere cu braţe şi ochi
(fig. ARC-P.7,g,h). |
a |
b |
c |
d |
||
|
|
|
|
||
e |
f |
g |
h |
||
Fig.
ARC-P.1.3.6 Formele
zonelor de prindere a arcurilor cilindrice elicoidale de torsiune: a –cârlige radiale exterioare; b – cârlige radiale interioare; c – braţe drepte exterioare; d - cârlige axiale exterioare; e, f – braţe exterioare racordate; g – braţ exterior cu ochi şi cârlig interior; h – braţe exterioare cu ochiuri |
ARC-P.1.4 DIMENSIONARE ŞI VERIFICARE
ARC-P.1.4.1 Dimensionarea arcurilor cilindrice
elicoidale de tracţiune/compresiune care realizează forţe impuse
Nr.
crt. |
Restricţii
de gabarit impuse |
Adoptare
parametri preliminari |
Calculul
de rezistenţă (rel. ARC-T.8.1.18) |
Adoptări
şi calcul parametri |
Calculul
deplasării şi
rigidităţii
(rel.
ARC-T.8.1.19, |
Verificări |
1 |
- |
i =Dm/d
= 4…16* |
|
Se adoptă
diametrul sârmei, d (fer. ARC-M.1). Se adoptă
numărul de spire active, n. Se calculează Dm= i d [mm] sau i =Dm/d (fer. CEL-C.1) |
|
i = 4…16; Restricţiile
de gabarit |
3 |
Dge [mm] |
Dm= Dge
- (1…8) [mm], i =Dm/d = 4…16* |
|
|||
4 |
Dgi [mm] |
Dm= Dgi
+ (1…8) [mm], i =Dm/d
= 4…16* |
||||
5 |
Dge, Dgi [mm] |
Dm= (Dge+
Dgi)/2 [mm], i =Dm/d
= 4…16* |
||||
Obs.
* pentru arcuri tari (cu rigiditate mare) se adoptă valori
mici, iar pentru arcuri moi (cu rigiditate mică) se iau valori mari;
K=1+1,6/i, factorul de concentrare a tensiunilor de torsiune [Drăghici,
1982]. |
ARC-P.1.4.2 Dimensionarea arcurilor cilindrice
elicoidale de tracţiune/compresiune care realizează caracteristici
impuse
Nr.
crt. |
Restricţii
de gabarit |
Adoptare
parametrii preliminari |
Calculul
de rezistenţă (rel. ARC-T.8.1.18) |
Adoptări
şi calculul numărului de spire |
Calculul
deplasării şi
rigidităţii (rel. ARC-T.8.1.19, |
Verificări |
1 |
- |
i =Dm/d
= 4…16* |
|
Se adoptă
diametrul sârmei, d (fer. ARC-M.1) şi se calculează: Dm= i d [mm] (fer. CEL-C.1) |
|
i = 4…16; n≥2. Restricţiile
de gabarit |
2 |
Dge [mm] |
Dm= Dge
- (1…8) i =Dm/d = 4…16* |
|
Se adoptă
diametrul sârmei, d (fer. ARC-M.1) şi se calculează: i =Dm/d (fer. CEL-C.1) |
||
3 |
Dgi [mm] |
Dm= Dgi
+ (1…8) i =Dm/d =
4…16* |
||||
4 |
Dge, Dgi [mm] |
Dm= (Dge+
Dgi)/2 i =Dm/d
= 4…16* |
||||
Obs. * pentru arcuri tari (cu
rigiditate mare) se adoptă valori mici, iar pentru arcuri moi (cu
rigiditate mică) se aleg valori mari. În cazul în care, datorită
adaptărilor şi rotunjirilor,
valorile parametrilor δn şi k au abateri
neacceptabile, se pot face ajustări ale diametrului mediu, folosind fer.
ARC-C.1.4.3 şi, respectiv,
ARC-C.1.4.4, pentru apropierea de valoarea
impusă |
ARC-P.1.4.3 Dimensionarea arcurilor cilindrice elicoidale de torsiune
care realizează caracteristici elastice impuse
Nr.
crt. |
Restricţii
de gabarit |
Adoptare
parametrii preliminari |
Calculul
de rezistenţă (rel.
ARC-T.8.2.6) |
Adoptări
şi calcul numărului de spire |
Calculul
rotirilor şi rigidităţii |
Verificare |
1 |
- |
i =Dm/d
= 4…16* |
|
Se adoptă
diametrul sârmei (fer. ARC-M.1) şi se calculează Dm=
i d [mm] sau i =Dm/d (fer. CEL-C.1) |
(ARC-C.1.4.9) |
i = 4…16; n≥2; Restricţiile
de gabarit |
2 |
Dge [mm] |
Dm= Dge
- (1…8) i =Dm/d = 4…16* |
||||
3 |
Dgi [mm] |
Dm= Dgi
+ (1…8) i =Dm/d
= 4…16* |
||||
4 |
Dge, Dgi [mm] |
Dm= (Dge+
Dgi)/2 i =Dm/d
= 4…16* |
||||
Obs. *
pentru arcuri cu rigiditate mare se adoptă valori mici, iar pentru
arcuri moi (cu rigiditate mică) se iau valori mari; Kî = (4i-1)/(4i-4),
factorul de concentrare a tensiunilor de încovoiere [Gafiţanu, 1999] |
ARC-P.1.5
PROIECTAREA FORMEI TEHNOLOGICE. DESENE DE EXECUŢIE
ARC-P.1.5.1 Proiectarea formei tehnologice a
arcurilor elicoidale cilindrice de compresiune
Tab. ARC-P.1.5.1 Calculul parametrilor geometrici,
funcţionali şi de execuţie |
|||
a
b Fig. ARC-P.1.5.1
Parametrii de execuţie şi schematizarea a – desen de execuţie; b
- schematizare |
Parametrul |
Relaţia
de calcul |
Fereastra
de calcul |
Numărul total
de spire |
|
||
Lungimea arcului
blocat |
|
||
Pasul arcului
nesolicitat |
|
||
Lungimea arcului
nesolicitat |
|
||
Lungimea arcului
montat |
|
||
Lungimea arcului la
sarcina maximă |
|
||
Diametrul exterior |
|
||
Diametrul interior |
|
||
Unghiul de
înclinare al spirei arcului nesolicitat |
|
||
Lungimea
semifabricatului (sârmei) |
|
||
Săgeata la
blocarea arcului |
![]() |
||
Forţa de
blocare |
|
||
Parametrii
funcţionali şi date auxiliare (se menţionează pe desenul de
execuţie) [STAS 2012]: sensul de înfăşurare (dreapta, stânga
sau indiferent); numărul de spire active; numărul total de spire;
lungimea desfăşurată a spirei sau barei; rigiditatea
(constanta) arcului; cursa de funcţionare; temperatura mediului în care
funcţionează arcul (numai dacă diferă de 200
C), frecvenţa oscilaţiilor (la arcurile supuse la sarcini variabile);
diametrul nominal al alezajului bucşei de ghidare sau diametrul maxim al
tijei de ghidare, respectiv, pe care urmează să funcţioneze
arcul; treapta de precizie a arcului. Condiţii
tehnice: tratamentul termic
(revenire, detensionare); teste
funcţionale (comprimat de trei ori spiră pe spiră);
protecţia superficială (zincat, grosimea stratului; cadmiat;
brunat); prelucrare superficială (sablare). Tensiunile din spiră,
|
ARC-P.1.5.2 Proiectarea formei tehnologice a
arcurilor elicoidale cilindrice de tracţiune
Tab. ARC-P.1.5.2.1 Calculul parametrilor geometrici, funcţionali şi de execuţie |
|||
a b Fig. ARC-P.1.5.2.1 Arcuri elicoidale cilindrice de torsiune, parametri de execuţie şi schematizare: a – desen de execuţie; b - schematizare |
Parametrul |
Relaţia de calcul |
Fereastra de calcul |
Pasul arcului nesolicitat |
|
||
Lungimea arcului nesolicitat |
|
||
Lungimea arcului montat |
|
||
Lungimea arcului la sarcina maximă |
|
||
Diametrul exterior |
|
||
Diametrul interior |
|
||
Unghiul de înclinare a spirei arcului nesolicitat |
|
||
Lungimea semifabricatului (sârmei) |
|
||
Forţa maximă |
Flim = fs Fn [N] |
||
Săgeata maximă a arcului |
|
||
Forţa de pretensionare |
|
||
Parametrii funcţionali şi date auxiliare care se menţionează pe desenul de execuţie [STAS 2012]: sensul de înfăşurare (dreapta, stânga sau indiferent); numărul de spire active; lungimea desfăşurată a spirei sau barei, ls; rigiditatea (constanta) arcului, k; cursa de funcţionare, h; temperatura mediului în care funcţionează arcul (numai dacă diferă de 20o C); frecvenţa oscilaţiilor (la arcurile supuse la sarcini variabile), T; treapta de precizie a arcului. Condiţii tehnice: Tratamentul termic; protecţia superficială (zincat, cadmiat, brunat); prelucrare superficială (sablare) Tensiunile din spiră,
|
|||
Obs.
fj , factorul jocului dintre spire: fj
|
Tab. ARC-P.1.5.3 Calculul
parametrilor geometrici, funcţionali şi de execuţie |
|||
a b
Fig. ARC-P.5 Arcuri elicoidale cilindrice de torsiune, parametri de execuţie şi schematizare: a – desen de execuţie; b - schematizare |
Parametrul |
Realaţia
de calcul |
Fereastra
de calcul |
Pasul arcului nesolicitat |
t = d +Δ |
||
Diametrul exterior |
|
||
Diametrul interior |
|
||
Lungimea arcului |
|
||
Unghiul de
înclinare a spirei a arcului nesolicitat |
|
||
Lungimea semifabricatului
(sârmei) |
|
||
Rotirea limită
a arcului [Drăghici, 1981] |
θlim = (1,05…1,15) θn [grade] |
||
Momentul
limită |
|
||
Obs. Δ Parametri
funcţionali şi date auxiliare care se menţionează pe desenul de
execuţie) [STAS 2012]: sensul de înfăşurare (dreapta, stânga
sau indiferent); numărul de spire active, n; lungimea desfăşurată a
spirei sau barei; rigiditatea (constanta) arcului, k; cursa de lucru, θf;
temperatura mediului în care lucrează arcul (numai dacă diferă
de 200 C, frecvenţa oscilaţiilor (la arcurile supuse la
sarcini variabile), T; diametrul nominal al alezajului bucşei de ghidare
sau diametrul maxim al tijei de ghidare, respectiv pe care urmează
să funcţioneze arcul, Ds; clasa de precizie a arcului. Condiţii tehnice: Tratamentul termic (revenire); protecţia
superficială (zincat, grosimea stratului; cadmiat; brunat); prelucrare
superficială (sablare). Tensiunile din spiră: |
ARC-P.1.6 VERIFICAREA MODELELOR CU PACHETUL MDESIGN
Verificarea modelelor
se face pe cazuri concrete: subcap.
ARC-A.1.6, pentru arcuri elicoidale
cilindrice de compresiune; subcap.
ARC-A.2.6, pentru arcuri elicoidale
cilindrice de tracţiune; subcap. ARC-A.3.6, pentru arcuri elicoidale
cilindrice de torsiune.
