Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov

Subcap.4.3.1 Alegerea rulmenților

Tipuri de rulmenţi

Arborii reductoarelor de turaţie  au, în general, diametre mari şi lungimi între reazeme mici (raportul, l/d < 10) şi deci, deoarece au rigiditate flexională (la încovoiere) mărită au şi deformaţii elastice (rotiri) în reazeme (lagăre) reduse. Ca urmare, de obicei, se folosesc rulmenți radiali cu bile şi/sau a celor cu role (conice sau cilindrice). Deşi încărcările (forţele radiale şi axiale) sunt diferite, frecvent, din considerente de tehnologicitate se adoptă pentru lagărele arborilor rulmenţi identici care conduc la alezaje identice în carcasă mai ușor de executat decât dacă s-ar fi considerat cu diametre diferite.

Alegerea tipurilor şi dimensiunilor rulmenţilor

Pentru lagărele arborilor pe care sunt montate roţi cilindrice cu dantură dreaptă sau înclinată, caz în care, apar forţe axiale reduse sau medii se pot adopta lagăre cu rulmenţi radiali cu bile (fig. a; Anexa.4.3.1.1), radiali cu role cilindrice (fig. b) sau radial-axiali cu bile (fig. c; Anexa.4.3.1.2); în cazurile forţelor axiale mari se pot adopta, rulmenţi radial-axiali cu role conice (fig. d; Anexa.4.3.1.3).

a	b	c	d

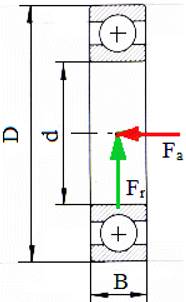

Tipurile rulmenţilor folosiţi frecvent pentru lagărele reductoarelor cu angrenaje cilindrice: a – radial cu bile;  b – radial cu role cilindrice; c – radial-axial cu bile; c – radial-axial cu role conice

Recomandări de alegere a dimensiunilor rulmenţilor

- la alegerea rulmenţ ilor se va ţine cont de recomandarea: d_R1,2 > d_A1,2 + (10...15) mm; d_R1,2 reprezintă diametrele alezajelor rulmenţ ilor (d), d_A1,2 reprezintă valorile standard ale diametrelor capetelor arborilor .

- din considerente de optimizare a proiectării se vor alege rulmenţi din seria mijlocie de dimensiuni
