Anexa.4.3.1.2 Rulmenţi radial-axiali cu bile

(extras din catalogul Schaeffler Group Industrial)

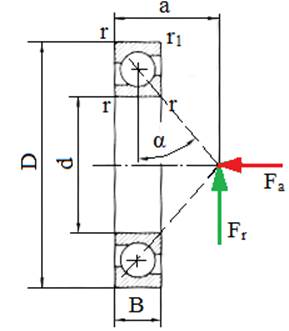

Scheme rulmenţi

Valori parametri geometrici şi de funcţionare

dA	Dimensiuni				Dimensiuni de montaj				Sarcina radială de bază		Turația		Masa	Simbol
d	D	B	a	r	da	Da	Db	ra	dinamică Cr	statică C0r	de referință	limită
[mm]									[N]		[rot/min]		[kg]
15	35	11	16	0,6	19,2	30.8	32,6	0,6	8000	4450	19200	24000	0.047	7202-B-JP
	42	13	18	1	20,6	36,4	37,8	1	13200	7200	14300	20000	0.088	7302-B-JP
17	40	12	18	0,6	21,2	35,8	35,8	0,6	10000	5700	17200	20000	0.069	7203-B-JP
	47	14	20	1	22,6	41,4	42,8	1	16300	9000	12900	18000	0.117	7303-B-JP
20	42	12	12	0,6	23,2	38,8	40	0,6	13400	7500		18000	0.06	7004-B-TVP
	47	14	21	1	25.6	41.4	42.8	1	13400	7800	15400	18000	0.111	7204—B-JP
	52	15	23	1,1	27	45	47,8	1	19000	11000	11600	17000	0.152	7304-B-PJ
25	47	12	21	0,6	28,2	43.8	45	0,6	15000	9300		16000	0.071	7005-B-TVP
	52	15	24	1	30,6	46,4	47,8	1	14600	9300	13600	16000	0.135	7205-B-JP
	62	17	27	1,1	32	55	57,8	1	26000	15800	9900	14000	0.242	7305-B-JP
30	55	13	24	1	34,6	50,4	51,8	1	18300	12500		14000	0.109	7006-B-TVP
	62	16	27	1	35,6	56,4	57,8	1	20400	14100	11300	13000	0.202	7206-B-JP
	72	19	31	1,1	37	65	67,8	1	33000	22100	8700	11000	0.362	7306-B-JP
35	62	14	27	1	39.6	57.4	58,8	1	22400	16000		12000	0.14	7007-B-TVP
	72	17	31	1,1	42	65	67,8	1	27000	19000	9600	1280	0.3	7207-B-JP
	80	21	35	1,5	44	71	74,4	1,5	40000	27500	7900	1860	0.475	7307-B-JP
40	68	15	30	1	44,6	63,4	64,8	1	26000	18600		10000	0.17	7008-B-TVP
	80	18	34	1,1	47	73	75,8	1	32000	23500	8600	9500	0.387	7208-B-JP
	90	23	39	1,5	49	81	84,4	1,5	50000	34500	7200	85000	0.646	7308-B-JP
45	85	19	37	1,1	52	78	80,8	1	36000	27000	8000	8500	0.428	7209-B-JP
	85	19	37	1,1	52	78	80,8	1	36000	27000	8000	8500	0.405	7209-B-TVP
	100	25	43	1,5	54	91	95	1,5	61000	43000	6600	7500	0.878	7309-B-JP
50	90	20	39	1,1	57	83	85,8	1	37500	28500	7600	8000	0.493	7210-B-JP
	110	27	47	2	61	99	104,4	2	70000	50000	6100	7000	1.13	7310-B-JP
55	100	21	43	1,5	64	91	94,4	1,5	46500	38500	6900	7000	0.645	7211-B-JP
	120	29	51	2	66	109	114,4	2	80000	61000	5700	6300	1.46	7311-B-JP
60	110	22	47	1,5	69	101	104,4	1,5	56000	45000	6200	6300	0.847	7212-B-JP
	130	31	55	2,1	72	118	123	2,1	90000	66900	5400	5600	1.74	7312-B-JP
65	120	23	51	1,5	74	111	114,4	1,5	64000	55000	5700	6000	1.08	7213-B-JP
	140	33	60	2,1	77	128	133	2,1	103000	82000	5100	5300	2.22	7313-B-JP
70	125	24	53	1,5	79	116	119,4	1,5	69500	62000	5500	5600	1.17	7214-B-JP
	150	35	64	2,1	82	138	143	2,1	117000	93000	4800	5000	2.76	7314—B-JP
75	130	25	56	1,5	84	121	124,4	1.5	68000	62000	5400	5300	1.25	7215-B-JP
	160	37	68	2,1	87	148	153	2,1	130000	107000	4550	4500	3.29	7315-B-JP
80	140	26	59	2	91	129	134,4	2	80000	72000	5000	5000	1.53	7216-B-JP
	170	39	72	2,1	92	158	163	2,1	144000	124000	4350	4300	3.86	7316-N-JP
85	150	28	63	2	96	139	144.4	2	90000	86000	4800	4500	1.82	7217-B-JP
	180	41	76	3	99	166	173	2,5	155000	138000	4150	4000	4.4	7317-B-JP
90	160	30	67	2	101	149	154.4	2	106000	98000	4600	4300	2.38	7218-B-JP
	190	43	80	3	104	176	183	2.5	167000	155000	4000	3800	5.14	7318-B-JP
95	170	32	72	2,1	107	158	163	2,1	116000	106000	4500	4000	2.64	7219-B-JP
	200	45	84	3	109	186	193	2,5	176000	167000	3850	3800	5.93	7319-B-JP
100	180	34	76	2,1	112	168	173	2,1	137000	132000	4250	3800	3.45	7220-B-JP
	215	47	90	3	114	201	208	2,5	199000	197000	3600	3600	7.38	7320-B-JP
105	190	36	80	2,1	117	178	183	2,1	144000	142000	4150	6000	4.18	7221-B-MP
	225	49	94	3	119	211	218	2,5	209000	214000	3500	5300	9	7321-B-MP
110	200	38	84	2,1	122	188	193	2,1	155000	154000	4050	3600	4.7	7222-B-JP
	240	50	98	3	124	226	233	2,5	232000	245000	3200	2400	9.97	7322-B-JP
120	215	40	90	2,1	132	203	208	2,1	169000	178000	3800	3400	5.31	7224-B-TVP
	260	55	107	3	134	246	253	2,5	255000	285000	2950	3200	12.5	7324-B-TVP
130	230	40	96	3	144	216	223	2,5	186000	204000	3400	3200	6.12	7226-B-TVP
	280	58	115	4	147	263	271	3	285000	325000	2650	3000	15.1	7326-B-TVP
140	250	42	103	3	154	236	243	2,5	198000	231000	3200	4800	8.55	7228-B-MP
	300	62	123	4	157	283	291	3	300000	345000	2450	4300	20.5	7328-B-MP
150	270	45	111	3	164	256	263	2,5	227000	275000	2900	4500	10.9	7230-B-MP
	320	65	131	4	167	303	311	3	325000	390000	2250	3800	24.8	7330-B-MP
160	290	48	118	3	174	276	283	2,5	236000	280000	2700	4300	13.5	7232-B-MP
	340	68	139	4	177	323	331	3	360000	450000	2070	3600	29	7332-B-MP
170	310	52	127	4	187	293	301	3	265000	325000	2500	3800	16.7	7234-B-MP
	360	72	147	4	187	343	351	3	405000	530000	1910	3200	34.4	7334-B-MP

Valorile factorilor de influenţă e, X, Y

Numărul de rulmenţi în lagăr/tipul montajului	Factorul încărcării	Relaţia de calcul a sarcinii dinamice echivalente	e	X	Y
Un singur rulment	1,14	P = Fr	1,14	-	-
	1,14			0,35	0,57
Doi rulmenţi (o pereche) montați în X sau în O	1,14			1	0,55
	1,14			0,57	0,95
Obs. În practică, inclusiv pentru reductoarele de turaţie, se folosesc frecvent doi rulmenţi (o pereche) montaţi în X sau în O
