Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov

Ghid.D02 Generare canale în arbore (pentru pene paralele şi pentru şaibe de siguranţă pentru rulmenţi)

1. Date de intrare

Forme şi dimensiuni

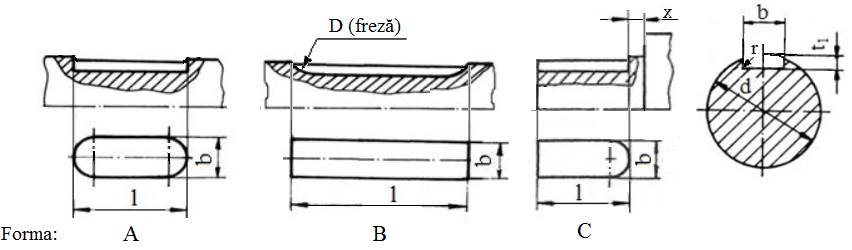

Canale pentru pană paralelă

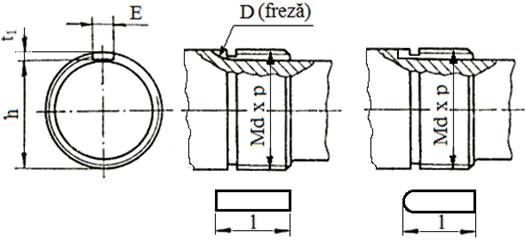

Canal pentru şaiba de siguranţă

Parametri dimensionali

- pentru canalul de pană paralelă

Diametrul arborelui, d; lungimea canalului de pană, l; lăţimea canalului de pană, b; înălţimea canalului în arbore, t₁; raza racordării, r, poziţia canalului de pană, x .

- pentru canalul şaibei de asigurare

Lăţimea, E; înălţimea canalului în arbore, h (t₁ = d – h).

Restricții

l > b (l se determină prin calcul, pentru pene paralele şi se adoptă constructiv pentru canalul şaibei de asigurare)

Valori dimensiuni

Anexa.8.1.2, Pene paralele si canale; Anexa.D10, Canale pentru şaiba de siguranţă de asigurare a piuliţei pentru rulmenţi

2. Generare canal în arbore

Activarea modului de lucru în PartBody

® ¿ (apare , activat).

Generarea planului de orientare unghiulară a canalului

Obs. Dacă canalul este orientat unghiular după un plan de referinţă (ex. xy, yz) nu se va parcurge succesiunea următoare.

¿ (din grupul de comenzi, (; acest grup se poate activa din lista ¿ accesată din ¿) ® : [se va selecta din listă cu ¿], [se va selecta cu ¿ axa modelului (ex. )], [se va selecta cu ¿ planul de referinţă (ex. )], [se va introduce valoarea unghiului (ex. )], ¿ (apare simbolul planului).

Generarea planului asociat profilului canalului

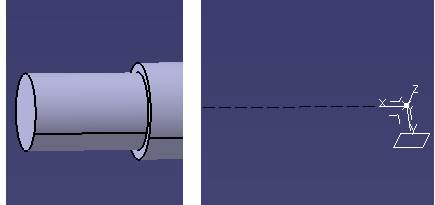

¿ ® : [se va selecta din listă cu ¿ ], [se va selecta din arborele specificațiilor cu ¿ (sau xy, sau un plan generat anterior de poziţionare unghiulară)], [se va introduce valoarea razei tronsonului în care se va practica canalul, ... mm], ¿ (apare simbolul planului, fig. a ).

Activarea modulului Sketch în planul creat

[se va selecta planul creat cu ¿, fig. a] ® ¿ ® ¿ ® (în arborele specificațiilor, subarborele se activează, ; în zona de grafică apare planul HV suprapus peste planul generat).

a

Generarea profilului canalului

¿ ® ¿ ® ¿ ® ¿ ® [se va activa aleatoriu cu ¿ două puncte (centrele capetelor rotunjite ale canalului) coincidente cu axa V, fig. b)] (apare conturul canalului și cota asociată semilățimii).

Cotarea semilățimii profilului

¿ () se va activa cu ¿¿valoarea semilățimii, 3] ® : [în caseta se introduce valoarea distanței dintre drepte, …. mm], ¿ (apare cota cu valoarea introdusă, fig. b).

Cotarea lungimii canalului

¿ () ® [se va selecta cu ¿ linia ajutătoare care unește centrele semicercurilor] (apare cota cu valoarea aleatorie) ® [ se va activa cu ¿¿ valoarea acestei cote] ® : [în caseta se introduce valoarea necesară a acestei cote, …. mm], ¿ (apare cota cu valoarea introdusă, fig. c).

Cotarea poziției axiale a canalului

¿ () ® [se va selecta cu ¿ un punct asociate centrului unei zone rotunjite și, de asemenea, cu ¿ o muchie a tronsonului] (apare cota cu valoarea aleatorie) ® [ se va activa cu ¿¿ valoarea acestei cote] ® : [în caseta se introduce valoarea necesară a acestei cote, …. mm], ¿ (apare cota cu valoarea introdusă, fig. c); pentru cazul canalului cu un singur cap rotunjit și deschis spre capul arborelui se va introduce valoarea necesară, 0mm, fig. d).

b c d

Ieșire din modulul Sketch

¿ (fig. e).

Generarea modelului 3D al locașului penei

¿ ® ¿ ® ¿ ® : [se introduce valoarea adâncimii canalul ui, 4] ® (poate apărea situația de a pune locașul spre exterior, caz neacceptat); ¿ (apare situația normală cu locașul spre interior, fig. f, caz care poate apărea de prima dată) ¿ (fig. g și fig. h, pentru x = 0).

e f g h
