Mogan Gh.L, Butilă E.V., Buzdugan D.I. Proiectarea reductoarelor cilidrice. Universitatea Transilvania din Brașov



Anexa.D10 Canale pentru șaiba de siguranță de asigurare a piuliței pentru rulmenți

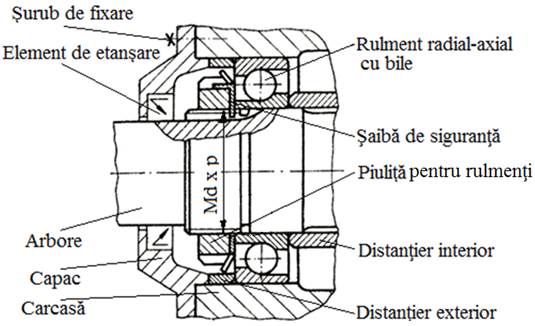

Schema subansamblului lagărului cu rulment fixat axial pe arbore cu piuliță pentru rulmenți asigurată cu șaibă de siguranță

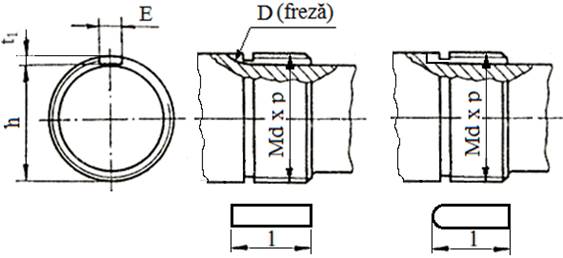

Forme și dimensiuni ale canalului pentru șaiba de siguranță

Valori dimensiuni

Filet,

Mdxp

Simbolul piuliței (STAS 5816-77)

Dimensiunile canalului

Simbolul șaibei de siguranță                 (STAS 5815-73)

E(H13)

h(h11)

M17x1

KM3

4

15,5

MB3

M20x1

KM4

4

18,5

MB4

M25x1,5

KM5

5

23

MB5

M30x1,5

KM6

5

27,5

MB6

M35x1,5

KM7

6

32,5

MB7

M40x1,5

KM8

6

37,5

MB8

M45x1,5

KM9

6

42,5

MB9

M50x1,5

KM10

6

47,5

MB10

M55x2

KM11

8

52,5

MB11

M60x2

KM12

8

57,5

MB12

M65x2

KM13

8

62,5

MB13

M70x2

KM14

8

66,5

MB14

M75x2

KM15

8

71,5

MB15

M80x2

KM16

10

76,5

MB16

Obs. Unghiul α = 30o…60o
