Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov



Ghid.9.5 Generare Distanţiere



1. Date de intrare

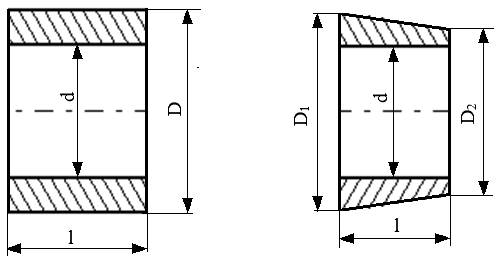

Forme şi dimensiuni (Anexa.4.1)

a                                                              b

Date cunoscute

Diametrul interior, d; lungimea, l; diametrele exterioare, D, D1, D2.

Restricții

D2 ≈ d + (10…15) mm

2. Lansare  şi salvare aplicaţie

Lansarea aplicației

¿ ® :  [se introduce denumirea în caseta , Distantier],  (apare denumirea în arborele specificațiilor).

-        incărcarea modulului Part Design

¿®¿®¿®:  [se introduce denumirea în caseta ], (apare denumirea în arborele specificațiilor).

Salvare aplicație

¿ ®  ¿ ® :  [se va alege cu ¿ folderele căii];  [se introduce denumirea aplicației, Distanţier I/II/III];  [apare automat ]

3. Generare model 3D

Activarea modulului Sketch în planul yz  (sau zx)

¿®¿®¿®    (în arborele specificațiilor se activează,  ; în zona de grafică apare planul HV suprapus peste planul yz).

Generarea axei

¿®¿®¿® [se va marca cu ¿ punctele  liniei urmărind ca acestea să fie pe axa H (y) sau V (y); la marcarea punctelor se activează  axa sistemului de coordonate (de culoare albastră)].

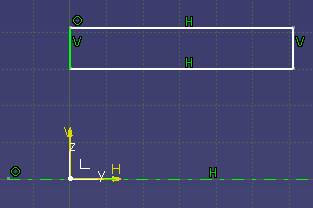

Generarea conturului

¿®¿®¿® [se va marca cu ¿ punctele conturului linie cu linie urmărind ca liniile să fie paralele cu axele H sau V; la marcarea penultimului punct se va urmări apariția unei drepte imaginare (de culoare albastră) care conține primul punct; se încheie conturul marcând cu ¿¿ ultimul punct identic cu primul].



Verificarea închiderii conturului

¿®  (în fereastra, , se indică că, conturul este închis, fig. b) ® ¿.

Cotarea  tronsoanelor

¿®¿®¿®¿® [se va selecta cu ¿ două linii] (apare cota care se poate muta cu mouse-ul drag anddrop) ® [¿¿ pe valoarea curentă a cotei]  ®: [în caseta se introduce valoarea lungimii ... ], ¿ (apare cota cu valoarea introdusă); se repetă această succesiune pentru toate perechile de linii.



Ieșire din modulul Sketch

¿ .



Generarea modelului 3D

¿ ® ¿ ® ¿®: [se va selecta cu ¿ schiţa şi în caseta  din domeniul , ], [se va selecta cu ¿ axa şi în caseta    din domeniul , Axis.1 sau )] (se verifică valorile implicite din această fereastră: ), ¿(apare modelul 3D).



4. Generare teşituri şi racordări

Ghid.06 Generare teşituri şi racordări

Modele rezultate

Distentier.CATPart
