Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Braşov

Anexa.4.1 Structuri constructive ale subansamblelor arborilor de intrare/ieşire

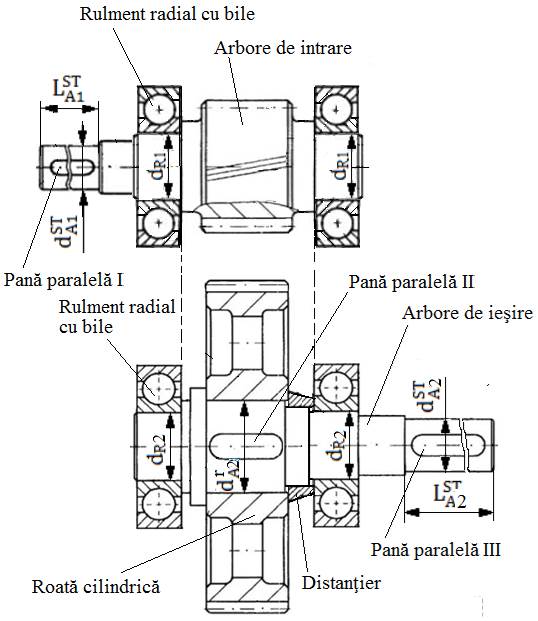

Varianta I (arborii de intrare şi de ieşire rezemaţi pe rulmenţi rdiali cu bile)

Semnificaţiile notaţiilor

- – diametrul capului arborelui de intrare (standardizat),

- – lungimea capului arborelui de intrare (standardizată),

- – diametrul capului arborelui de ieşire (standardizat),

- – lungimea capului arborelui de ieşire (standardizată),

- – diametrul interior al rulmenţilor arborelui de intrare,

- – diametrul interior al rulmenţilor arborelui de ieşire,

- – diametrul tronsonului arborelui de ieșire de sub roata cilindrică.

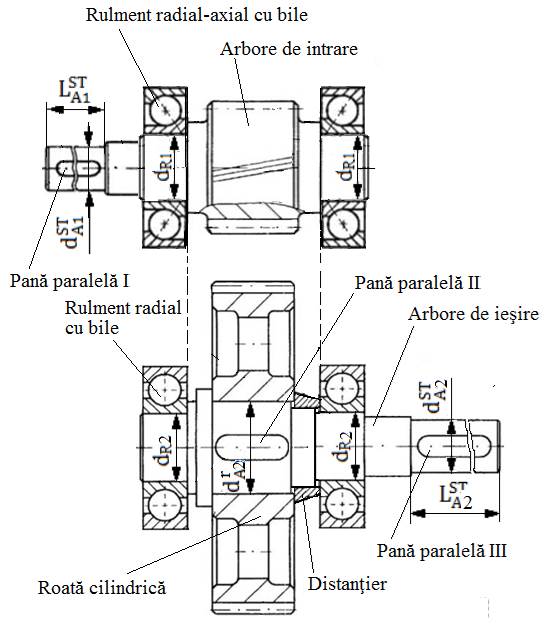

Varianta a II a (arborele de intrare rezemat pe rulmenţi radial-axiali cu bile şi arborele de ieşire rezemat pe rulmenţi rdiali cu bile)
