Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov

Ghid.9.4 Generare Suport rulmenţi

G.1 Date de intrare

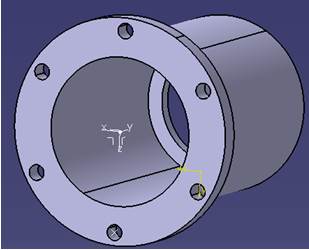

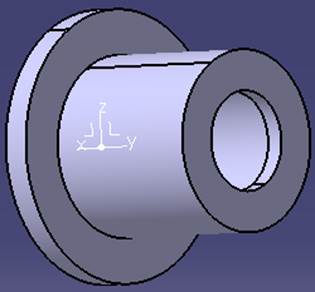

Forme şi dimensiuni

a b

Date cunoscute

Diametrele tronsoanelor, lungimile tronsoanelor, diametrele găurilor.

Restricţii

- pentru varianta din fig. b, d_R1 < d_a1, unde d_R1 reprezintă diametrul exterior al rulmentului şi d_a1- diametrul de cap al pinionului corp comun cu arborele (Anexa.1.1.2.3);

- varianta din fig. a se folosește pentru cazul arborilor sprijiniți pe rulmenți radial-axiali montați în O

1. Lansare şi salvare aplicaţie

Lansare aplicație

¿ ® : [se introduce denumirea în caseta , Suport rulment], (apare denumirea în arborele specificațiilor).

- incărcarea modulului Part Design

¿®¿®¿®: [se introduce denumirea în caseta , Suport rulmenţi HH/HV/VH/VV], (apare denumirea în arborele specificațiilor).

Salvare aplicație

¿ ® ¿ ® : [se va alege cu ¿ folderele căii]; [se introduce denumirea aplicației, Suport rulmenti]; [apare automat ].

2. Generare model 3D

Activarea modulului Sketch în planul yz (sau zx)

¿®¿®¿® (în arborele specificațiilor se activează, ; în zona de grafică apare planul HV suprapus peste planul yz).

Generarea axei

¿®¿®¿® [se va marca cu ¿ punctele liniei urmărind ca acestea să fie pe axa H (y) sau V (y); la marcarea punctelor se activează axa sistemului de coordonate (de culoare albastră)].

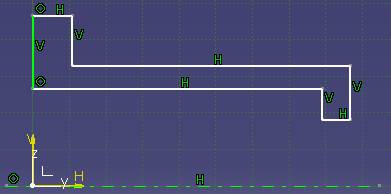

Generarea conturului

¿®¿®¿® [se va marca cu ¿ punctele conturului linie cu linie urmărind ca liniile să fie paralele cu axele H sau V; la marcarea penultimului punct se va urmări apariția unei drepte imaginare (de culoare albastră) care conține primul punct; se încheie conturul marcând cu ¿¿ ultimul punct identic cu primul];

Verificarea închiderii conturului

¿® (în fereastra, , se indică că, conturul este închis, fig. b) ® ¿.

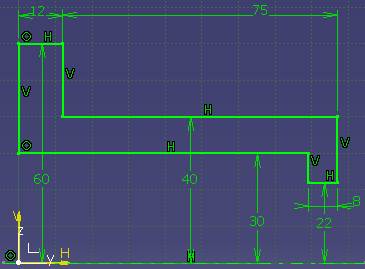

Cotarea tronsoanelor

¿®¿®¿®¿® [se va selecta cu ¿ două linii] (apare cota care se poate muta cu mouse-ul drag anddrop) ® [¿¿ pe valoarea curentă a cotei] ®: [în caseta se introduce valoarea lungimii, ... ], ¿ (apare cota cu valoarea introdusă); se repetă această succesiune pentru toate perechile de linii.

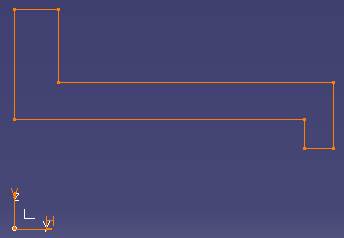

Ieșire din modulul Sketch

¿ .

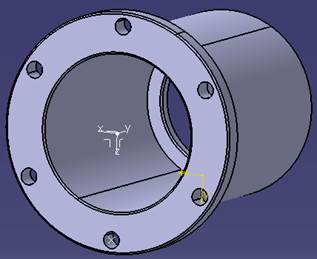

Generarea modelului 3D

¿ ® ¿ ® ¿®: [se va selecta cu ¿ schiţa şi în caseta din domeniul , ], [se va selecta cu ¿ axa şi în caseta din domeniul , Axis.1 sau )] (se verifică valorile implicite din această fereastră: ), ¿(apare modelul 3D).
