Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov



Ghid.9.3 Generare Arbore de ieşire



1. Date de intrare

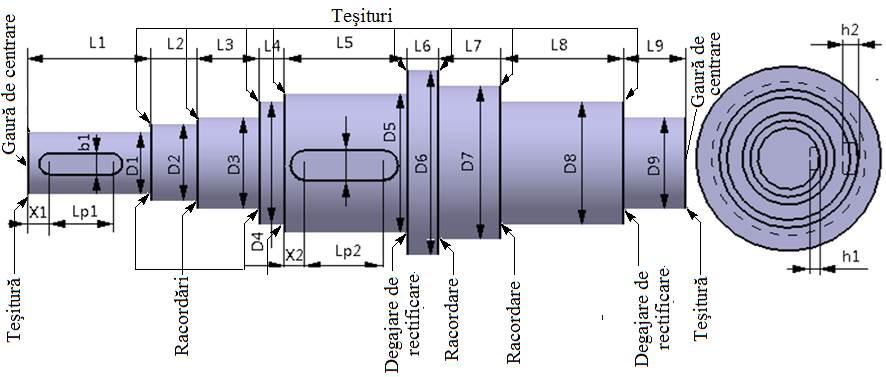

Formă şi dimensiuni (caz general, cu mai multe tronsoane cilindrice)



Date cunoscute

-        despre tronsoanele cilindrice

Diametrele tronsoanelor cilindrice, D1, D2, D3, … D9; lungimile tronsoanelor cilindrice, L1, L2, L3, … L9.

Obs. Pentru cazurile cu mai puţine tronsone se vor considera valori egale ale diametrelor unor tronsoane adiacente.

-        despre canalul de pană

Lungimile canalelor de pană, Lp1 şi Lp2; lăţimile canalelor de pană, b1 şi b2;  înălţimile  canalelor de pană, h1 şi h2; poziţiile canalalelor de pană, x1 şi x2.

Restricţii

D1 <  D2;  D2 ≤  D3 sau D2 = D3; D3 = D9  (se adoptă rulmenţi identici);    D3 < D4;  D4 < D5 sau D4 < D5; D5 < D6; D7 < D6; D8 < D7 sau D8 = D7;  D9 ≤ D8;    L3 = L9; L1 > Lp1 + b1;    L5 > Lp2 + b2;  X1 ≥ b1/2; X2 > b2/2.

Anexe suport

Anexa.D04, Teşituri şi racordări simple; AnexaD05, Racordări și suprafețe de sprijin (reazem) pentru rulmenti; Anexa.D06, Degajări de rectificare; Anexa.8.1.2, Pene paralele si canale; Anexa.D11, Găuri de centrare

 2. Generare model 3D

Descărcare, salvare şi deschidere aplicaţie

CATPart.9.5 ® :

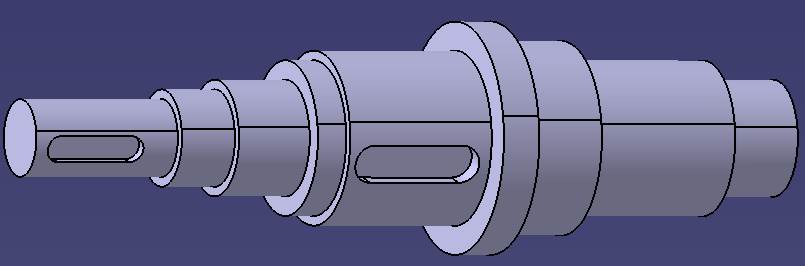

[se va alege cu ¿ folderele căii];  [se introduce denumirea aplicației, Arbore de iesire];  [apare automat tipul CATPart], ¿ ® [se deschide aplicaţia (apare modelul din fig. a şi în arborele specificaţiilor, )].

Setare opţiuni de parametrizare și vizualizare

¿ ®  ¿    ®:

¿ (se extinde arborele) ®

¿   ® :

¿ (): ¿  (se activează), ¿  (se activează),

¿ (se activează), ¿ (se activează), ¿ (se activează),                                                                ¿ (se activează)  ®

¿: (): ¿ (se dezactivează) ®

¿  ® :

¿ (se caută în bara de butoane) ¿  (): ¿ ® ¿ (apare în listă, ) ® ¿ ® ¿ (apare în listă ) ®

¿  ® ¿   ® ¿ ® : ¿, ¿  ®

¿.

a

Vizualizare parametri

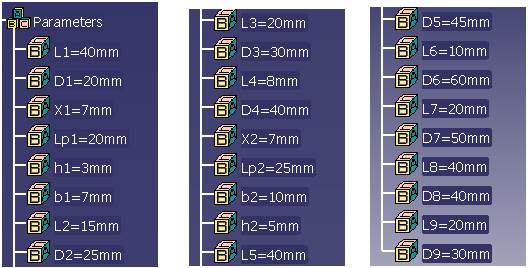

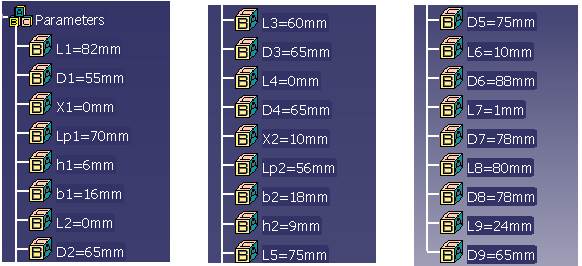

¿  ® apare lista parametrilor (fig. b)

b

Introducere date de intrare

¿¿   ®  : [se introduce în casetă valoarea, …], ¿ (similar, se vor introduce  toate valorile parametrilor, fig. c; se generează modelul, fig. d).

c

d

Obs.  Modelul din fig. d (cu 6 tronsoane cilindrice) s-a obținut considerând aceleași valori pentru diametrele unor tronsoane adiacente din modelul din fig. a (cu 9 tronsoane cilindrice);  ex.: D2 = D3 = D4 = 65 mm, D7 = D8 = 78 mm (fig. c)

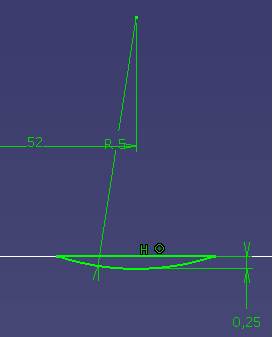

3. Generare degajări de rectificare (formele B şi C)

Ghid.D04, Generare degajări de rectificare

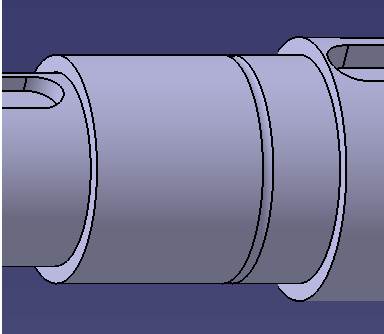

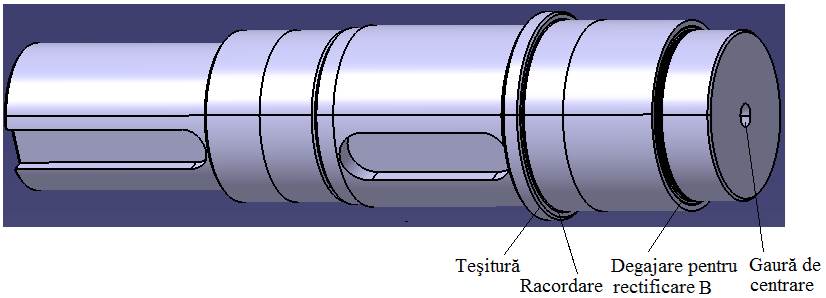

Model rezultat





4. Generare găuri de centrare

Ghid.D03, Generare găuri de centrare

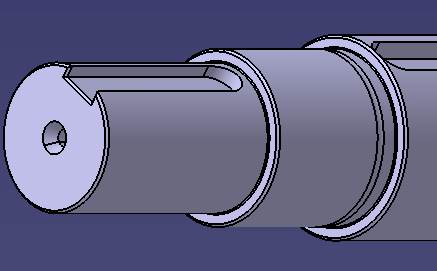

Model rezultat

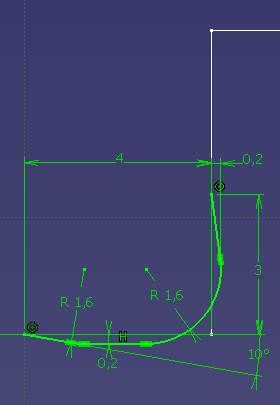

 5. Generare teşituri şi racordări

Ghid.D06, Generare teşituri şi racordări

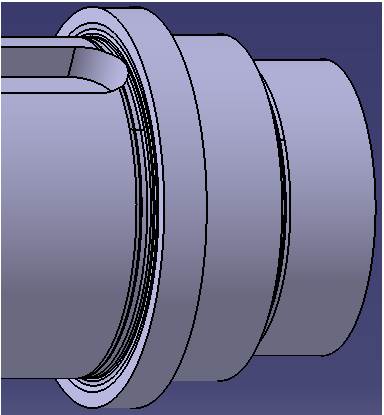

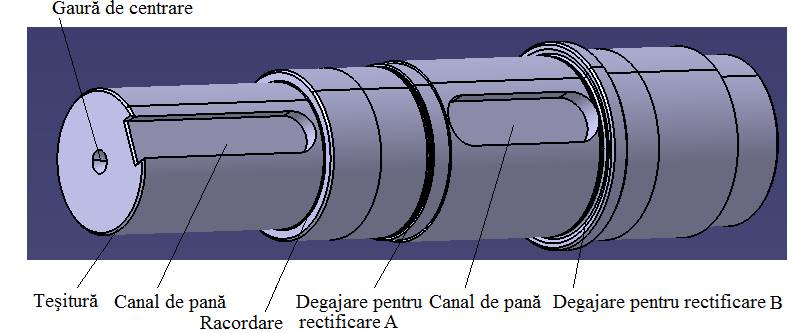

Modele rezultate

Arbore de iesire.CATPart

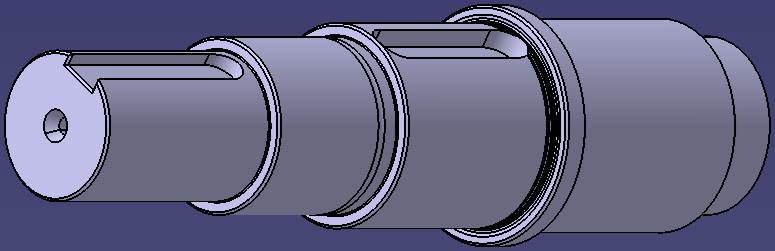

Varianta I  (cu şase tronsoane)

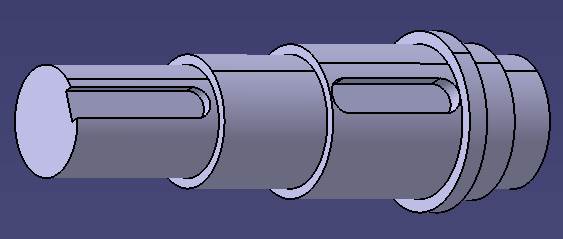

Varianta a II a (cu şapte tronsoane)
