Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov
|
Anexa.D06 Forme și dimensiuni degajări de rectificare
|
|||||||||
|
Forme și dimensiuni degajări de rectificare (extras din STAS 7446-66)

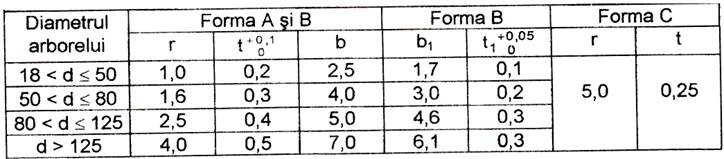

Valori dimensiuni
Simbolizare în
desenele de execuție

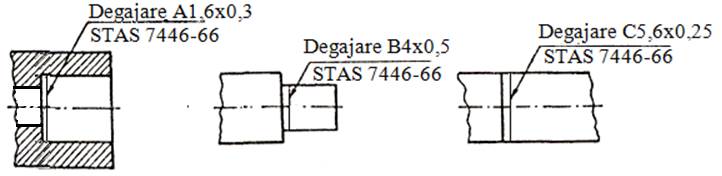

Degajare forma r x t STAS 7446-66. Exemple de reprezentare simplificată și
simbolizare în desene:
|
|||||||||
|
|
