Ghid.9.2 Generare Roată dinţată cilindrică

1. Date de intrare

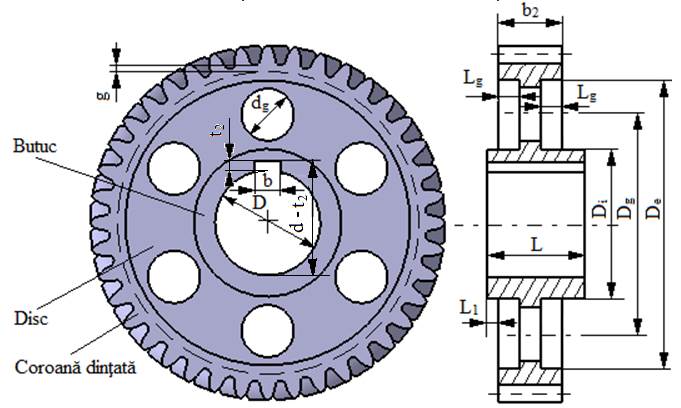

Formă şi dimensiuni

Date cunoscute

- despre coroana dințată

Numărul de dinți ai pinionului, z₁; numărul de dinți ai roții, z₂; unghiul de înclinare a danturilor angrenajului, β; modulul normal al danturilor, m_n; distanta dintre axe (reală), a_w; coeficientul deplasării de profil a danturii pinionului, x_n1; lățimea danturii pinionului, b₁; lățimea danturii roții, b₂; grosimea corpului coroanei dințate, g.

- despre disc

Diametrele exterior şi interior, D_i, D_e; diametrul de dispunere a găurilor de ușurare, D_g; lățimea decupajelor, L_g; diametrul găurilor de ușurare, d_g.

- despre butuc

Diametrul alezajului, D; lățimea butucului, L; distanta de poziționare a butucului, L₁.

- despre canalul de pană

Lățimea canalului de pană, b; înălțimea canalului de pană, t₂.

Restricții

- D_e < d_f2 - 2 m_n (d_f2, diametrul de picior al danturii roții);

- β = 0, pentru dantură dreaptă;

- L₁ > 0 , L > b₂ (suprafafeţele frontale ale butucului sunt spre exteriorul suprafeţelor frontale ale coroanei).

Anexe suport

Anexa.D04, Teşituri şi racordări simple; Anexa.8.1.2, Pene paralele şi canale

2. Generare model 3D coroană roată dințată

Descărcare, salvare şi deschidere aplicaţie

CATPart.9.4 ® :

[se va alege cu ¿ folderele căii]; [se introduce denumirea aplicației, Roata cilindrica]; [apare automat tipul CATPart], ¿ ® [se deschide aplicaţia (apare modelul din fig. a şi în arborele specificaţiilor, )].

Setare opţiuni de parametrizare și vizualizare

¿ ® ¿ ®:

¿ (se extinde arborele) ®

¿ ® :

¿ (): ¿ (se activează), ¿ (se activează),

¿ (se activează), ¿ (se activează), ¿ (se activează), ¿ (se activează) ®

¿: (): ¿ (se dezactivează) ®

¿ ® :

¿ (se caută în bara de butoane) ¿ (): ¿ ® ¿ (apare în listă, ) ® ¿ ® ¿ (apare în listă ) ®

¿ ® ¿ ® ¿ ® : ¿, ¿ ®

¿.

Introducere date de intrare

¿ (apare lista parametrilor, parțial evidențiați în tabelele de mai jos);

¿¿ ® ® [se introduce valoarea parametrului] ® ¿. (similar se vor introduce toate valorile parametrilor din lista ).

	Simbol teoretic	Semnificația
	z₁	Numărul de dinți ai pinionului
	z₂	Numărul de dinți ai roții
	β	Unghiul de înclinare a danturilor
	m_n	Modulul normal
	a_w	Distanta dintre axe (reală)
	x_n1	Coeficientul deplasării de profil a danturii pinionului
	b₁	Lățimea danturii pinionului
	b₂	Lățimea danturii roții cilindrice
	g	Grosimea corpului coroanei dințate

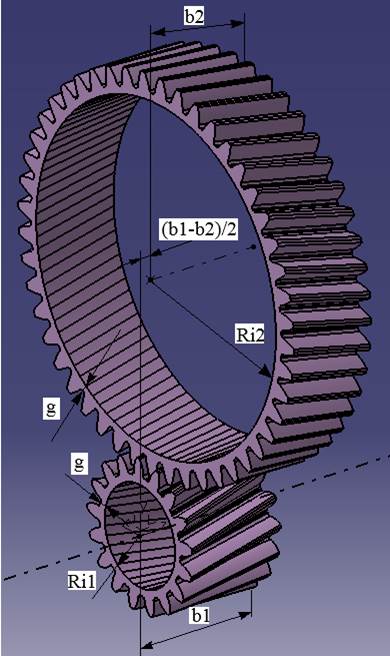

	Ri2	Raza interioară a coroanei roţii

Obs. Valoarea calculată a razei interioare a coroanei, Ri2, va fi utilizată mai jos pentru generarea corpului roții.

3. Generare model 3D corp roată dințată

Activarea modului de lucru în PartBody

® ¿ (apare, ).

Activarea modulului Sketch în planul yz

¿ ® ¿ ® ¿ ® (în arborele specificațiilor se activează, ; în zona de grafică apare planul HV suprapus peste planul yz).

Generarea conturului corpului roții

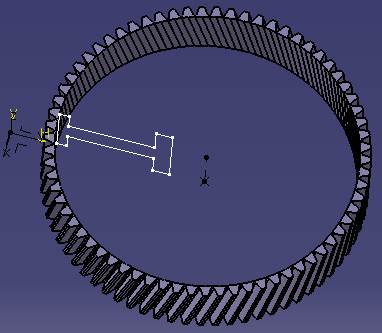

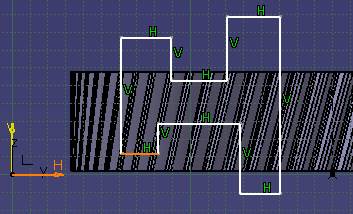

¿ ® ¿ ® ¿ ® [se va marca cu ¿ punctele conturului linie cu linie urmărind ca liniile să fie paralele cu axele H sau V (fig. a); la marcarea penultimului punct se va urmări apariția unei linii imaginare (de culoare albastră) care conține primul punct; se încheie conturul cu ¿¿ pe primul punct].

Verificarea inchiderii conturului

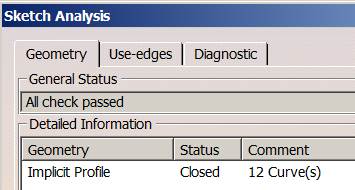

¿ ® (în fereastra, , se indică că, conturul este închis, fig. b) ®

¿.

a b

Suprapunerea conturului corpului roții peste coroana dințată

- cotarea (poziţionarea) conturului corpului în direcţie axială

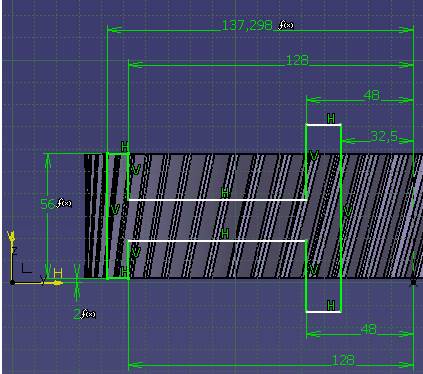

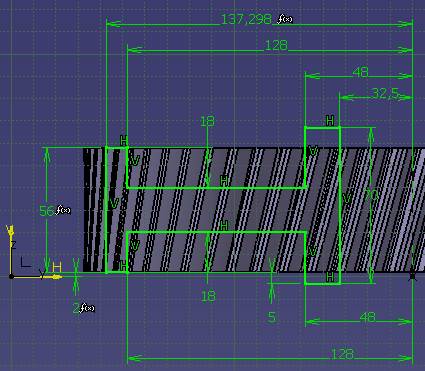

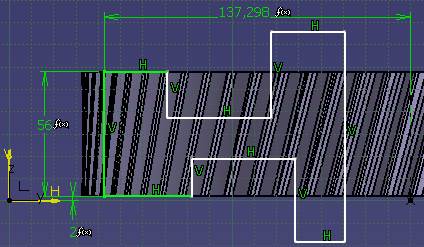

¿ ® ¿ ® ¿ ® ¿ ® [selectarea cu ¿ a axei H și a liniei frontale a coroanei, fig. a] (apare cota care se poate muta cu mouse-ul, fig. c) ® [¿¿ pe valoarea curentă a cotei] ® : [în caseta se activează cu ] ® : [se introduce în caseta de editare, (b1-b2)/2], ¿ ® : (apare în caseta valoarea asociată relației (b1-b2)/2), ¿ (apare cota cu valoarea asociată relației (b1-b2)/2, ..., fig. c).

- cotarea lungimii liniei comune

¿ ® ¿ ® ¿ ® ¿ ® [selectarea cu ¿ liniile frontale a corpului, fig. d] (apare cota care se poate muta cu mouse-ul)® [¿¿ pe valoarea curentă a cotei] ® : [în caseta se activează cu ] ® : [se introduce în caseta de editare, b2],

¿ ® : (apare în caseta valoarea parametrului b2)) ¿ (apare cota cu valoarea parametrului b2, … , fig. d).

- cotarea razei de dispunere a liniei comune

¿ ® ¿ ® ¿ ® ¿ ® [selectarea cu ¿ linia exterioară a conturului și linia de axă a roții, fig. d] (apare cota care se poate muta cu mouse-ul, fig. d) ® [¿¿ pe valoarea curentă a cotei] ® : [în caseta se activează cu ] ® : [se introduce în caseta de editare, Ri2], ¿® : (apare în caseta valoarea parametrului b2)) ¿ (apare cota cu valoarea razei Ri2, … , fig. d).

c d

Cotarea razelor celorlalte tronsoane

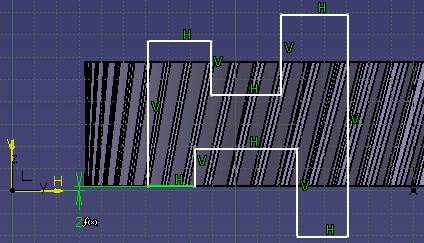

¿®¿®¿®¿®[se va selecta cu ¿ linia de axă și linia tronsonului] ® (apare cota care se poate muta cu mouse-ul, fig. e) ® [¿¿ pe valoarea curentă a cotei] ® : [în caseta se introduce valoarea razei (offset) ... ], ¿ (apare cota cu valoarea introdusă, fig. e); se repetă această succesiune pentru toate razele (fig. e).

Cotarea lungimilor celorlalte tronsoane

¿®¿®¿®¿® [se va selecta cu ¿ două linii, fig. f] (apare cota care se poate muta cu mouse-ul, fig. f) ® [¿¿ pe valoarea curentă a cotei] ® : [în caseta se introduce valoarea lungimii ... ], ¿ (apare cota cu valoarea introdusă, fig. e); se repetă această succesiune pentru toate cotele necesare (fig. f).

e f

Ieșire din modulul Sketch

¿ (fig. g).

Generarea modelului 3D al corpului roții dințate

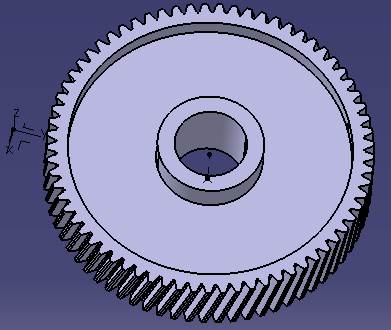

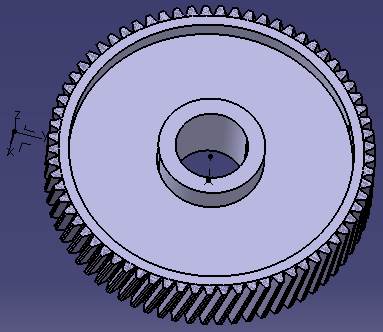

¿ ® ¿ ® ¿ ® : [se va selecta cu ¿ axa de rotaţie (axa modelului); apare în caseta din domeniul , Line.9) ] (se verifică valorile implicite din această fereastră), ¿ (apare modelul 3D, fig. h).

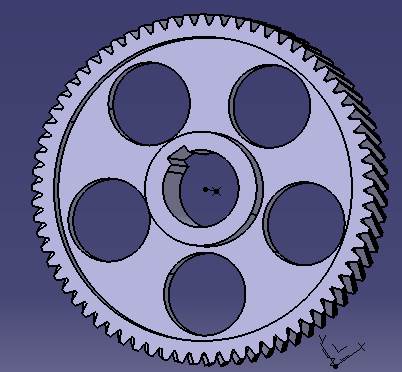

g h

4. Generare model 3D roată dințată cilindrică

Concatenarea celor două modele 3D (coroană și corp roată dințată)

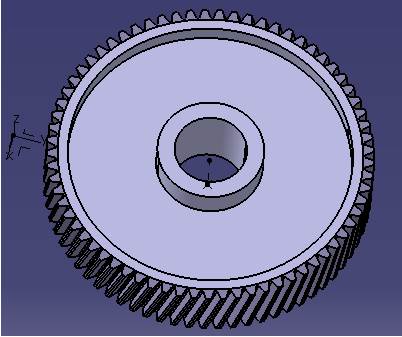

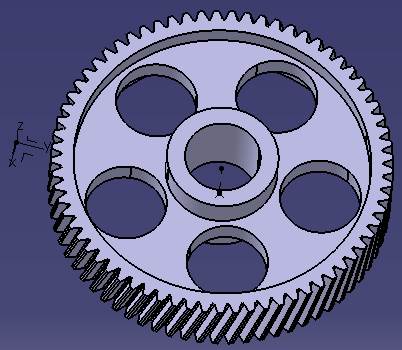

¿ ® ¿ ® ¿ ® : [după activarea cu ¿ a casetei se selectează cu ¿ modelul coroanei dințate din subarborele, ], [după activarea cu ¿ a casetei se selectează cu ¿ modelul arborelui, ], ¿ (se obține modelul, , fig. a).
