Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov

Ghid.D08 Generare canal de pană paralelă în butuc

1. Date de intrare

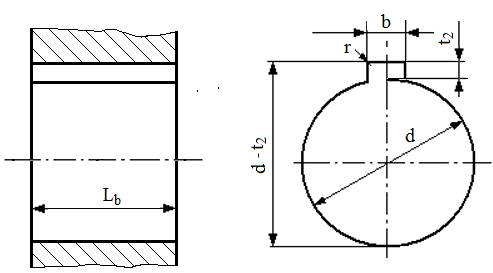

Formă şi dimensiuni

Date cunoscute

Diametrul arborelui, d; lungimea canalului de pană în butuc, L_b; lăţimea canalului de pană, b; înălţimea canalului în butuc, t₂; raza racordării, r.

Restricții

L_b > l – b (l, lungimea penei).

Valori parametri

Anexa.8.1.2 Pene paralele şi canale

2. Generare canal de pană orientat după o axă a sistemului de coordonate global

Activarea modului de lucru în PartBody

® ¿ (apare, )

Activare Sketch

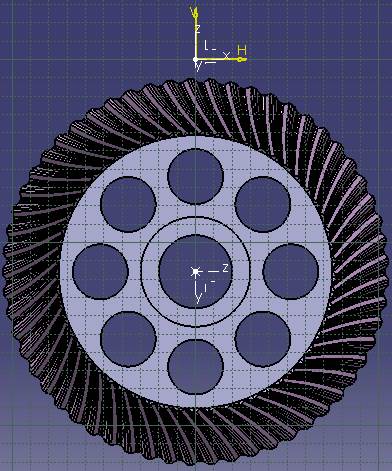

[se va selecta cu ¿ o suprafață frontală a butucului, fig. a] ® ¿ ® ¿ ® (în arborele specificațiilor, subarborele se activează automat, ; în zona de grafică apare planul HV suprapus peste planul xy, fig. a).

Generare contur canal

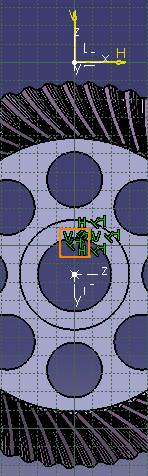

¿ ® ¿ ® ¿ ® ¿ ® [se va activa cu ¿ un punct coincident cu axa V și cu ¿ (apăsat) se va genera dreptunghiul] (apare conturul canalului, fig. b).

Cotare lățime canal

¿ () ® [se selectează ¿ cele două linii laterale ale canalului de pană] ® (apare cota care se poate muta cu mouse-ul, fig. c) ® [¿¿ pe valoarea curentă a cotei] ® : [în caseta se introduce valoarea, ….], ¿ (apare cota cu valoarea introdusă, fig. c).

Cotare adâncime canal

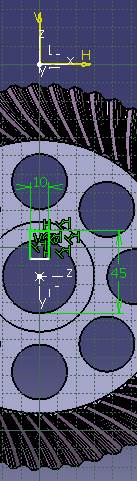

¿ () ® [se selectează ¿ linia fundului canalului și cercul alezajului în partea opusă canalului] ® (apare cota care se poate muta cu mouse-ul, fig. c) ® [¿¿ pe valoarea curentă a cotei] ® : [în caseta se introduce valoarea, …..], ¿ (apare cota cu valoarea introdusă, fig. c).

a b c

Ieșire din Sketch

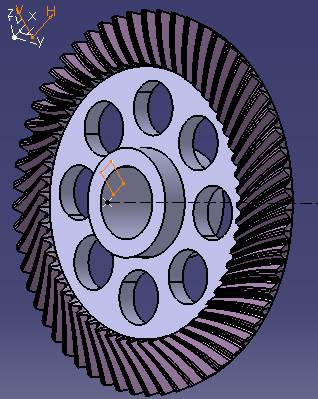

¿ (fig. d).

Generare model 3D canal

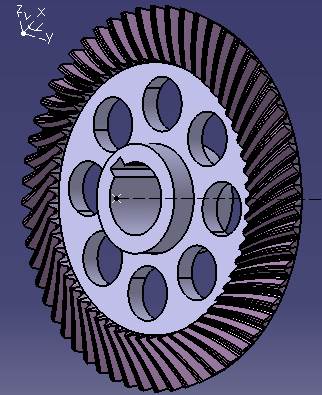

¿ ® ¿ ® ¿ ® : [se selectează în lista , ¿ ] ® ¿ (fig. e).

Obs. În cazul în care locașul nu estete orientat spre exterior sau în direcția corpului pinionului se va modifica direcția cu ¿ sau, respectiv, ¿.

d e

3. Generare canal de pană orientat după o direcție radială oarecare

Activarea modului de lucru în PartBody

® ¿ (apare, ).

Activare Sketch

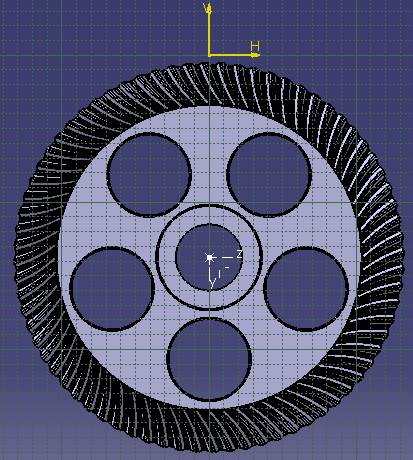

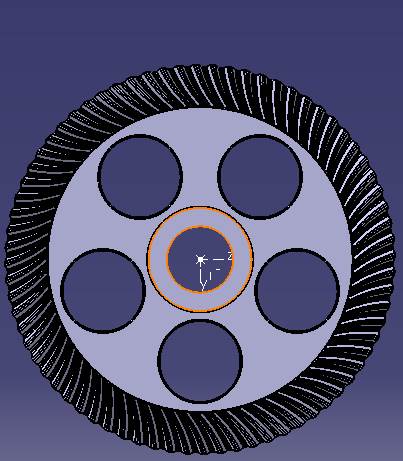

[se va selecta cu ¿ o suprafață frontală a butucului, fig. a] ® ¿ ® ¿ ® (în arborele specificațiilor, subarborele se activează automat, ; în zona de grafică apare planul HV suprapus peste planul xy, fig. a).

a b

Generare axă canal

- generare punct centru

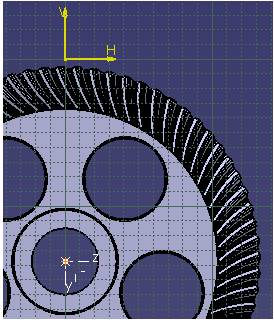

¿ () ® [se va selecta cu ¿ punctul de pe axa butucului, fig. c] ® : ¿ () (setarea punctului ca entitate constructivă).

- generare axă

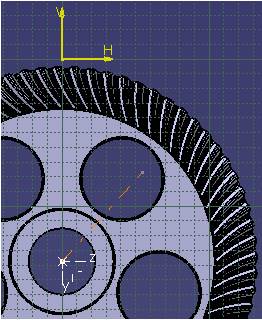

¿ () ® [se va selecta cu ¿ punctul din centru (se va verifica suprapunerea ca urmare a apariţiei simbolului ), se va trasa linia în direcţie radială şi se va marca cu ¿ punctul final, fig. d].

- cotare orientare axă

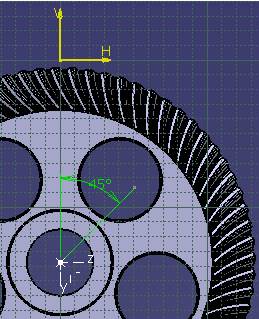

¿ () ® [se selectează ¿ linia de axa V (verticală) şi linia de axă generată] ® (apare cota care se poate muta cu mouse-ul, fig. e) ® [¿¿ pe valoarea curentă a cotei] ® : [în caseta se introduce valoarea, …. (de ex. 45)], ¿ (apare cota cu valoarea introdusă, fig. e).

c d e

Generare contur canal

¿ ® ¿ ® ¿ ® [se va marca conturul cu ¿ punct cu punct urmărind asigurarea restricţiilor de paralelism şi perpendicularitate faţă de linia de axă; ultimul punct va fi suprapus peste primul şi se va marca cu ¿¿ (se finalizează comanda Profile, fig. f)].

Cotare contur canal

- cotare semilățimi canal

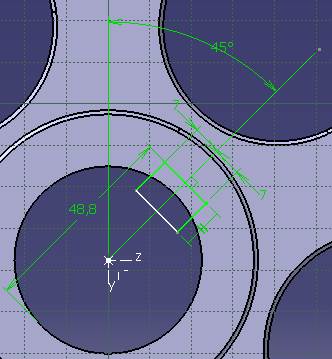

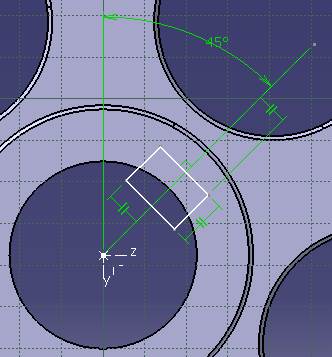

¿ () ® [se selectează cu ¿ linia laterală şi linia de axă] ® (apare cota care se poate muta cu mouse-ul) ® [¿¿ pe valoarea curentă a cotei] ® : [în caseta se introduce valoarea], ¿ (apare cota cu valoarea introdusă, fig. g). Se repetă această succesiune şi pentru cealaltă semilăţime (fig. g).

- cotare adâncime canal

¿ () ® [se selectează ¿ linia fundului canalului și cercul alezajului în partea opusă canalului] ® (apare cota care se poate muta cu mouse-ul) ® [¿¿ pe valoarea curentă a cotei] ® : [în caseta se introduce valoarea], ¿ (apare cota cu valoarea introdusă, fig. g).

f g

Ieșire din Sketch

¿ (fig. h).

Generare model 3D canal

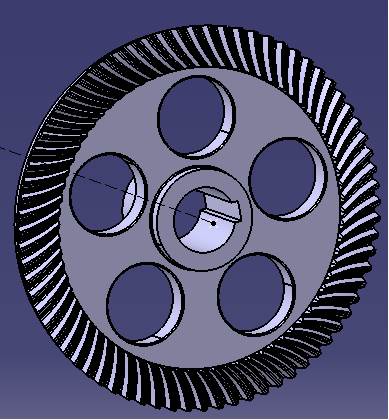

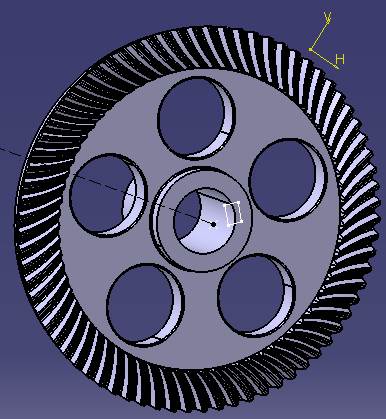

¿ ® ¿ ® ¿ ® : [se selectează în lista , ¿ ] ® ¿ (fig. i).

Obs. În cazul în care locașul nu estete orientat spre exterior sau în direcția corpului pinionului se va modifica direcția cu ¿ sau, respectiv, ¿.

h i
