Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov

Ghid.12.2.2 Generare capace

1. Date de intrare

Scop

Pentru fixarea axială a subansamblelor,Subansamblu arbore de intrare şi Subansamblu arbore de ieşire, se generează capace cu trecere, parturile Capac I şi, respectiv, Capac IV, şi fără trecere (opace) Capac II şi, respectiv, Capac III

Forme generale

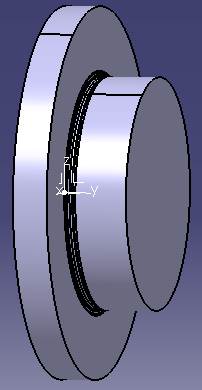

Capac fără trecere (opac) Capac cu trecere

Valori dimensiuni

Anexa.9.1, Recomandări pentru proiectarea de ansamblu a RCil; se pot obţine şi prin măsurare pe modelul 3D CATIA)

2. Lansare aplicație

Lansarea aplicației

¿®: [se introduce denumirea în caseta , Capac I/Capac II /Capac III/Capac IV], (apare denumirea în arborele specificațiilor).

Încărcarea modulului Part Design

¿®¿®¿®: [se introduce denumirea în caseta , Capac I/Capac II /Capac III/Capac IV], (apare denumirea în arborele specificațiilor)

3. Generare corp capac (model 3D)

Activarea modulului Sketch în planul yz ( xy sau zx)

¿ ® ¿ ® ¿ ® (în arborele specificațiilor se activează, ; în zona de grafică apare planul HV suprapus peste planul yz, fig. a).

Generarea axei

¿ ® ¿ ® ¿ ® [se va marca cu ¿ punctele liniei urmărind ca acestea să fie pe axa H (y) sau V (y); la marcarea punctelor se activează axa sistemului de coordonate (de culoare albastră)].

a

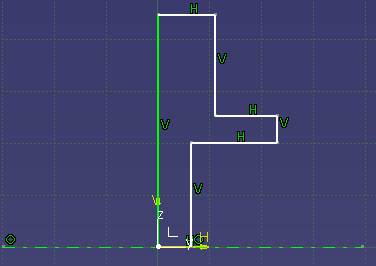

Generarea conturului

¿ ® ¿ ® ¿® [se va marca cu ¿ punctele conturului linie cu linie urmărind ca liniile să fie paralele cu axele H sau V; la marcarea penultimului punct se va urmări apariția unei drepte imaginare (de culoare albastră) care conține primul punct; se încheie conturul marcând cu ¿¿ ultimul punct identic cu primul, fig. b].

b

Verificarea închiderii conturului

¿ ® ( în fereastra, , se indică că, conturul este închis) ® ¿.

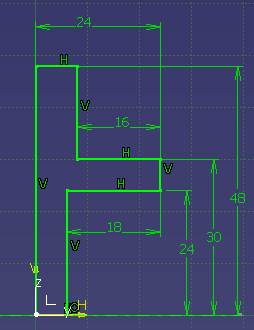

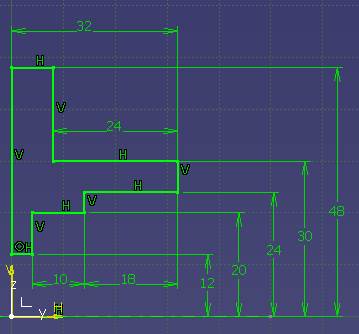

Cotarea tronsoanelor

¿ ® ¿ ® ¿ ® ¿ ® [se va selecta cu ¿ două linii] (apare cota care se poate muta cu mouse-ul drag anddrop) ® [¿¿ pe valoarea curentă a cotei] ® : [în caseta se introduce valoarea lungimii, ... ], ¿(apare cota cu valoarea introdusă); se repetă această succesiune pentru toate perechile de linii, fig. c.

c

Ieșire din modulul Sketch

¿ (fig. d).

d

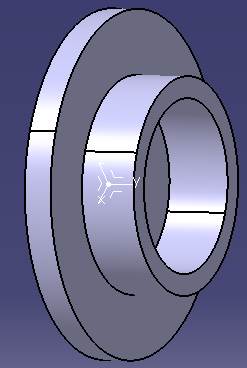

Generarea modelului 3D

¿ ® ¿ ® ¿ ® : [se va selecta cu ¿schiţaşi în caseta din domeniul , ], [se va selecta cu ¿ axa şi în caseta din domeniul , Axis.1 sau )] (se verifică valorile implicite din această fereastră: ),

¿(apare modelul 3D, fig. e).

e

4. Generare găuri axiale

Ghid.D07, Generare găuri axiale dispuse concentric

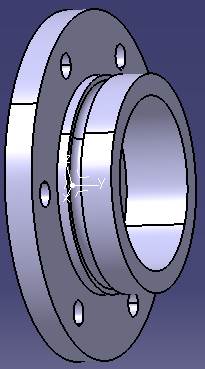

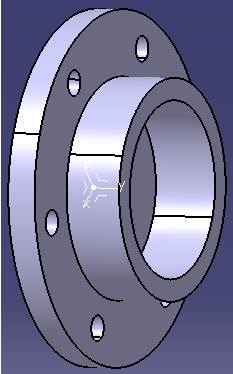

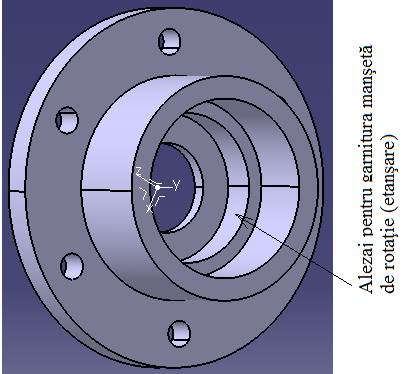

Modele rezultate

5. Generare canale/degajări circulare pentru inele O de etanşare (dacă e cazul)

Ghid.D04, Generare degajări de rectificare

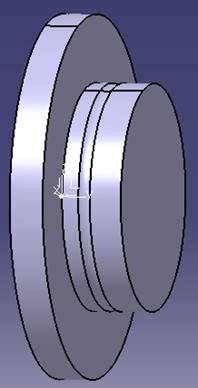

Model rezultat

6. Generare degajări de rectificare (dacă e cazul)

Ghid.D04, Generare degajări de rectificare

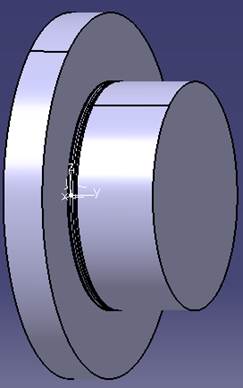

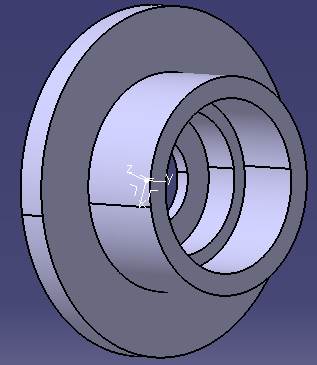

Modele rezultate

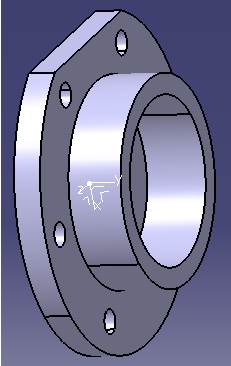

7. Generare aplatisare capace (dacă este cazul)

Ghid.D14, Generare aplatizare capac

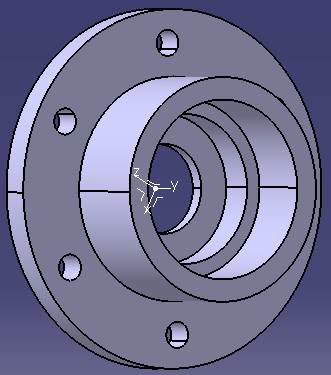

Model rezultat

Generare teşituri şi racordări

Ghid.D06, Generare teşituri şi racordări

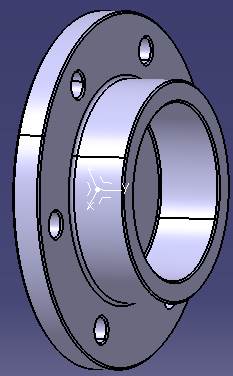

Model rezultat
