Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov



Ghid.11.1.2.3 Carcasă superioară RCil Vs



1. Date de intrare

Formă şi dimensiuni

Date cunoscute

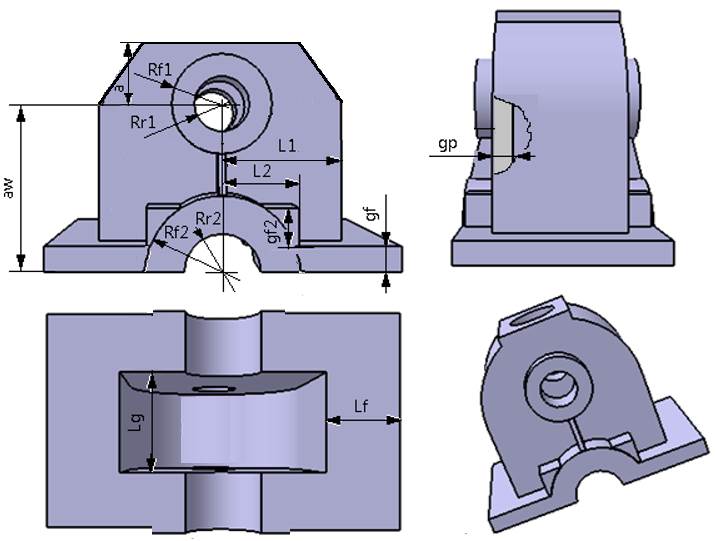

a - distanţa de la axa alezajului la suprafaţa de aşezare a capacului de vizitare;  Rr1 – raza alezajului superior; Rr2 – raza semialezajului; Rf1 – raza flanşei alezajului superior;  Rf2 – raza flanşei semialezajului; gf1 – grosmea ramei carcasei;  gf2 – grosmea flanşei de rigidizare; gp – grosimea peretului; L1 – poziţia peretelui lateral (raza conturului exterior superior;  L2 – poziţia  flanşei de rigidizare;  Lf – lăţimea ramei;  Lg – lăţimea golului.

Restricţii

Rf1 < a < L1;  Rf1 > Rr1;  Rf2 > Rr2;  L1 > L2;  Lf > 25 mm; Lf2 > Lf;  Lf2 > Lf1; gp = 8…10 mm; gf1 > gp; gf2 < Rr2 – gf1

2. Lansare aplicaţie şi setări

Descărcare, salvare şi deschidere aplicaţie

CATPart.11.1.2.3 ® :

[se va alege cu ¿ folderele căii];  [se introduce denumirea aplicației, Carcasă superioara Vs];  [apare automat tipul CATPart], ¿ ® [se deschide aplicaţia (apare modelul din fig. a şi în arborele specificaţiilor, )].

Setare opţiuni de parametrizare și vizualizare

¿ ®  ¿    ®: ¿ (se extinde arborele) ® ¿   ® : ¿ (): ¿  (se activează), ¿  (se activează),

¿ (se activează), ¿ (se activează), ¿ (se activează),

¿ (se activează)  ® ¿: ():

¿ (se dezactivează) ® ¿  ® : ¿ (se caută în bara de butoane) ¿  (): ¿ ® ¿ (apare în listă, ) ®

¿ ® ¿ (apare în listă ) ® ¿  ® ¿   ® ¿ ® : ¿, ¿  ® ¿.

¿ ® ¿ (apare în listă, ) ® ¿ ® ¿ (apare în listă ) ® ¿

3. Generare model 3D corp carcasă

Introducere date de intrare

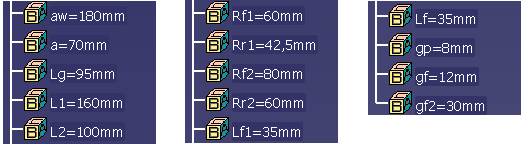

¿ (apare lista parametrilor) ® [se va selecta cu ¿¿ parametrul, fig. a]  ®  :

[se introduce valoarea în caseta alăturată], ¿ ®[similar, se vor introduce  toate valorile parametrilor din lista , fig. a] ® (modelul din fig. b).



                                                                                             a

(model pentru distanțe dintre axe mari, de ex. aw = 180 mm)

SAU

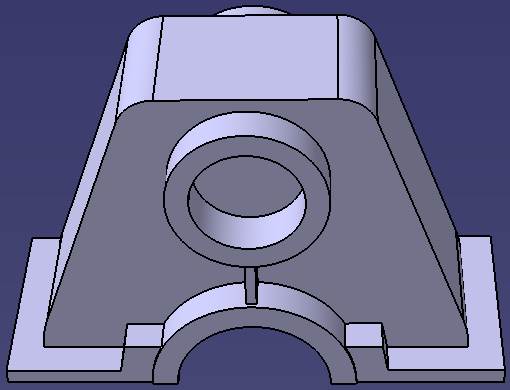

 (model pentru distanţe dintre axe mici, de ex. aw = 130 mm)

b

3. Generare bosaje (pentru inele de ridicare şi capac de vizitare)

Ghid.D10  Generare bosaje.docx

Modele rezultate

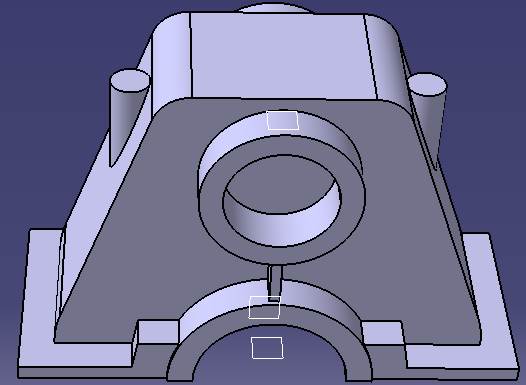

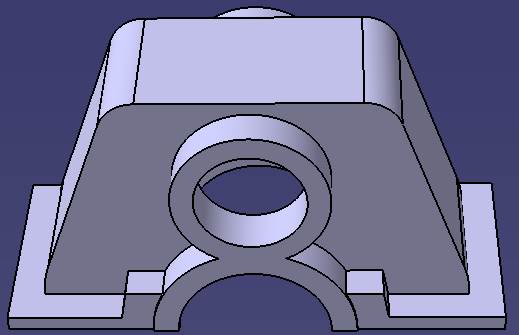

(model cu bosaje pentru inele de ridicare)

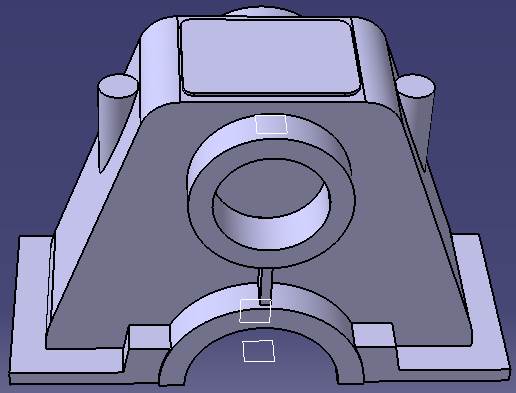

(model şi cu bosajul pentru capacul de vizitare)

4. Generare decupaj pentru capac de vizitare

Ghid.D13 Generare decupaje

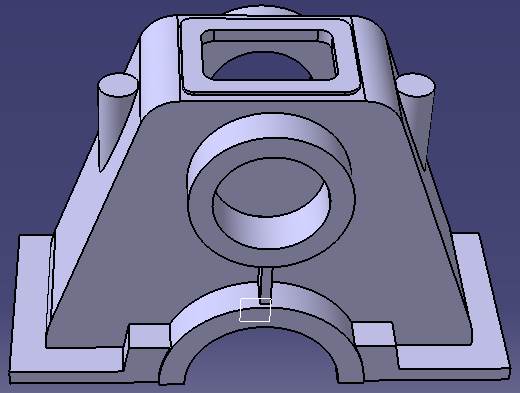

Model rezultat



4. Generare găuri

Ghid.D11 Generare găuri în corpuri 3D

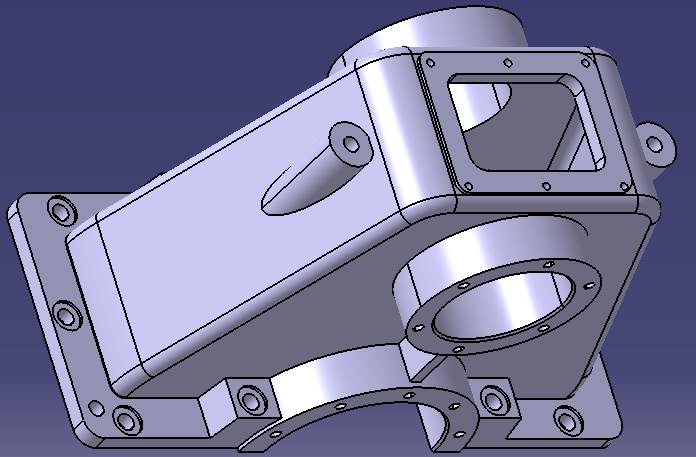

Model rezultat



5. Generare teşituri şi racordări

Ghid.D06 Generare teşituri şi racordări

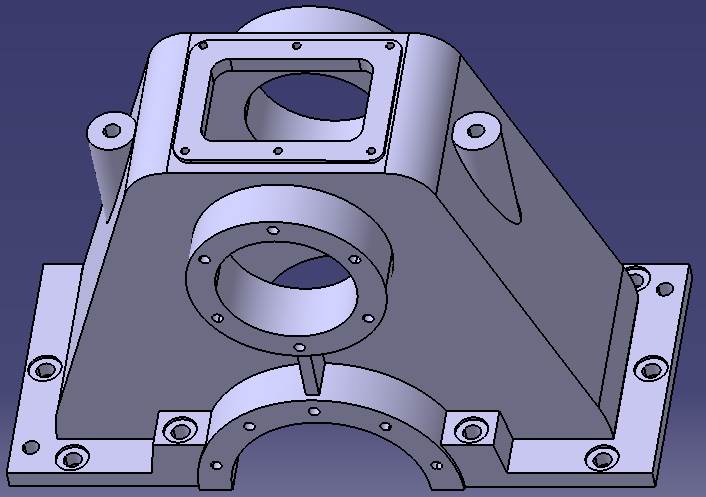

Model rezultat
