Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov

Ghid.D13 Generare decupaje

1 Generare decupaj pentru vizitare

Generare contur (schiţă) decupaj în bosaj

[se selectează cu ¿ faţa cu decupaj, fig. ga] ® ¿ () ® ¿ () ® [se selectează aproximativ cu ¿ primul colţ al liniei dreptunghiulare, se deplasează cursorul în colţul opus şi cu ¿ se selectează al doilea colţ, fig. b] ®

¿ (, cotare) ® [se selectează succesiv cu ¿ câte două linii, după ce apare cota] ® [se selectează cu ¿¿ valoarea cotei] ® : [se introduce în caseta , valoarea cotei … ] (se repetă pentru toate cotele, fig. c) ®

¿ () ® [se selectează cu ¿ cele două linii şi se poziţionează cursorul în interior apare cota] ® [se selectează cu ¿¿ eticheta cotei R … (fig. d)] ® : [se introduce în caseta , valoarea razei …, de ex. 6] (se repetă această secvenţă pentru celelalte colţuri) ®

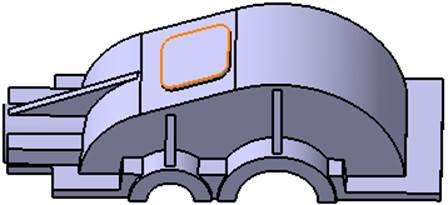

¿ (, ieşire din mediul Sketch; apare automat în arborele specificaţiilor eticheta sketch-ului, de ex. ) (apare modelul 3D cu conturul generat, fig. e).

a b

c d e

Generare decupaj

[se selectează cu ¿ schiţa din model sau eticheta sketch-ului din arborele specificaţiilor (de ex )] ®

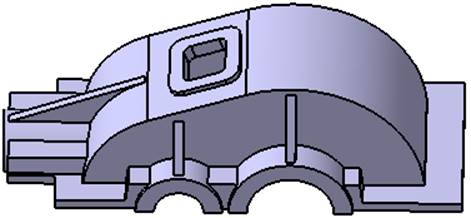

¿ (), apare modelul cu schiţa decupajului, fig. f) ® , : ¿ ® (selectare din listă) ® (se verifică dacă în cadrul s-a activat în caseta schiţa, selectată la începutul acestei succesiuni) ® ¿ (apare modelul cu decupajul generat, fig. g).

f g
