Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov

Ghid.11.1.2.2 Generare Carcasă superioară RCil Vj

1. Date de intrare

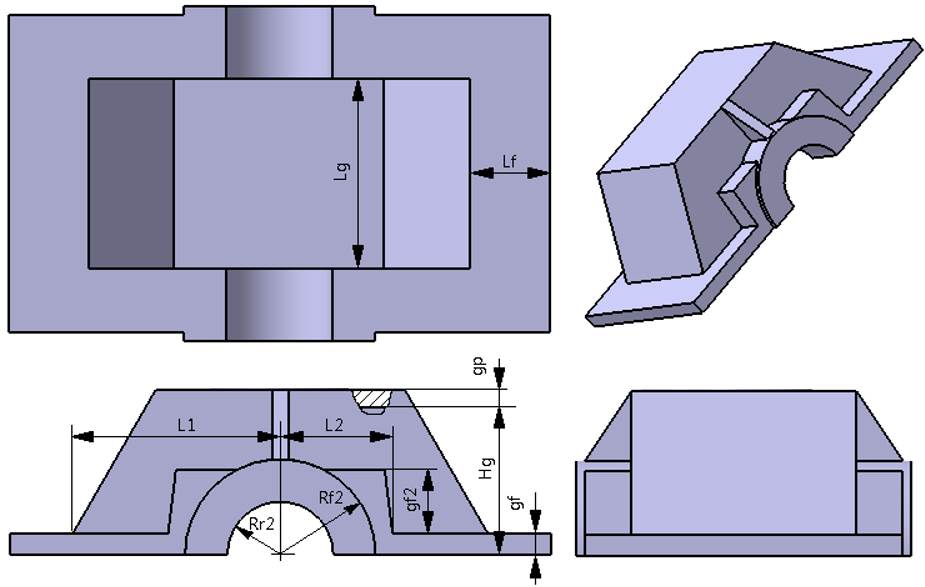

Formă şi dimensiuni

Date cunoscute

gf – grosimea flanşei; gf2 – grosmea flanşei de rigidizare din zona arborelui intermediar (2); gp – grosimea peretului; Hg – înălţimea golului; L1 – poziţia peretelui lateral; L2 – poziţia flanşei de rigidizare; Lf – lăţimea flanşei; Lg – lăţimea golului; Rf2 – raza flanşei; Rr2 – raza rulmentului.

Restricţii

Rf2 > Rr2; Rfp > Rrp; L1 > L2; L2 > Rf2; Lf > 25 mm; gp = 8…10 mm; gf > gp; gfp < Rfp – gfp

2. Lansare aplicaţie şi setări

Descărcare, salvare şi deschidere aplicaţie

CATPart.11.1.2.2 ® :

[se va alege cu ¿ folderele căii]; [se introduce denumirea aplicației, Carcasă superioara Vj]; [apare automat tipul CATPart], ¿ ® [se deschide aplicaţia (apare modelul din fig. a şi în arborele specificaţiilor, )].

Setare opţiuni de parametrizare și vizualizare

¿ ® ¿ ®:

¿ (se extinde arborele) ®

¿ ® :

¿ (): ¿ (se activează), ¿ (se activează), ¿ (se activează), ¿ (se activează), ¿ (se activează), ¿ (se activează) ® ¿: (): ¿ (se dezactivează) ® ® : ¿ (se caută în bara de butoane) ¿ (): ¿ ® ¿ (apare în listă, ) ® ¿ ® ¿ (apare în listă ) ® ¿ ® ¿ ® ¿ ® : ¿, ¿ ® ¿.

¿ ® ¿ (apare în listă, ) ® ¿ ® ¿ (apare în listă ) ® ¿

3. Generare model 3D corp carcasă

Introducere date de intrare

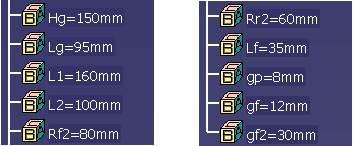

¿ (apare lista parametrilor) ® [se va selecta cu ¿¿ parametrul, fig. a] ® : [se introduce valoarea în caseta alăturată], ¿ ® [similar, se vor introduce toate valorile parametrilor din lista , fig. a] ® (modelul din fig. b se modifică).

a

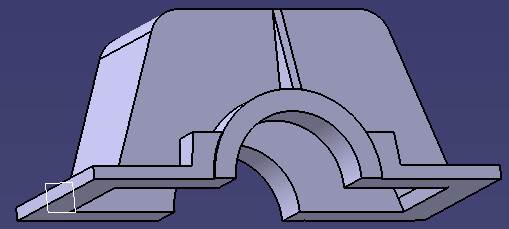

b

3. Generare bosaje (pentru inele de ridicare şi capac de vizitare)

Ghid.D10 Generare bosaje.docx

Modele rezultate

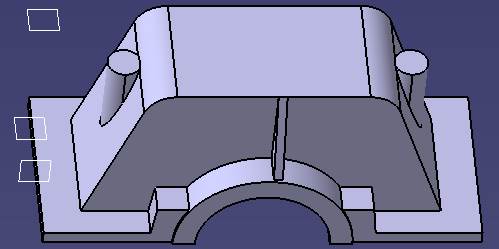

(model cu bosaje pentru inele de ridicare)

(model şi cu bosajul pentru capacul de vizitare)

4. Generare decupaj pentru capac de vizitare

Ghid.D13 Generare decupaje

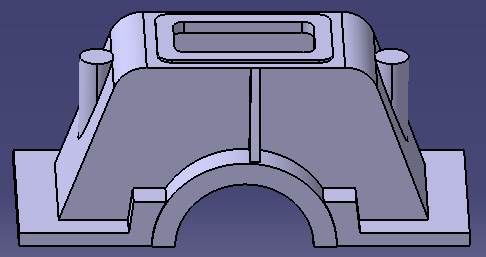

Model rezultat

4. Generare găuri

Ghid.D11 Generare găuri în corpuri 3D

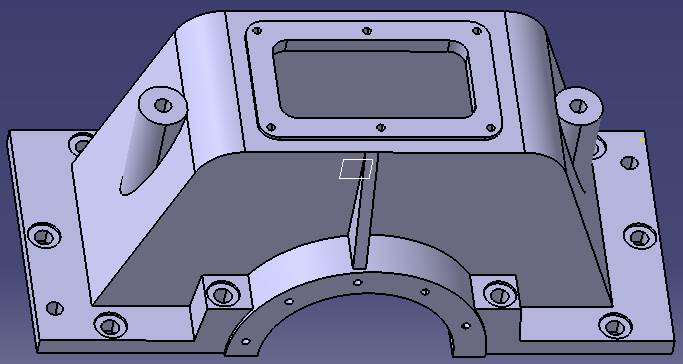

Model rezultat

10. Generare teşituri şi racordări

Ghid.D06 Generare teşituri şi racordări

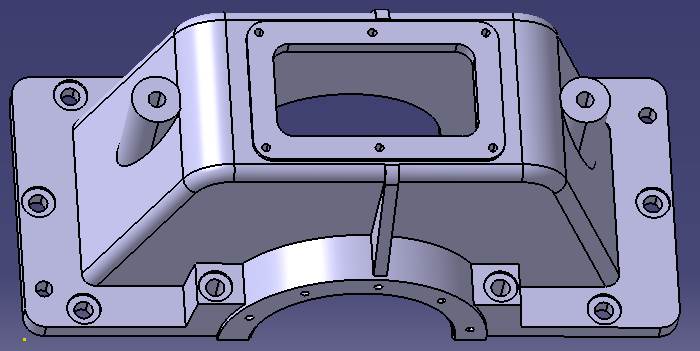

Model rezultat
