Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov

Ghid.11.1.2.1 Generare Carcasă superioară RCil H

1. Date de intrare

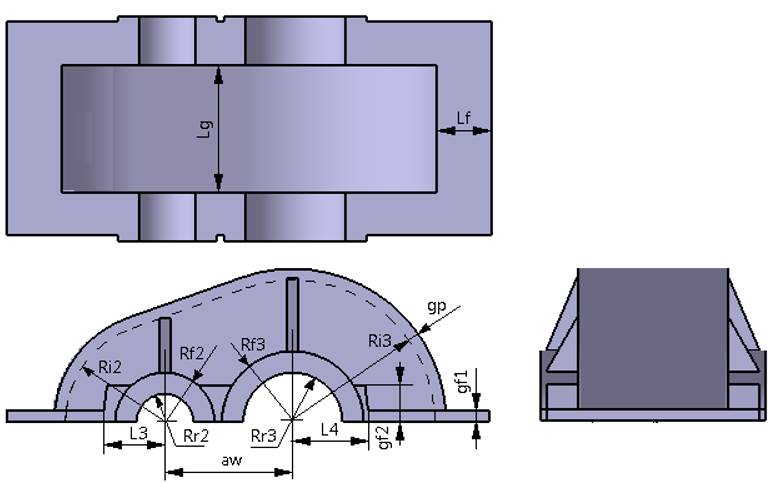

Formă şi dimensiuni

Date cunoscute

aw – distanţa dintre axe angrenaj cilindric; gf1 – grosimea flanşei; gf2 – grosmea flanşei de rigidizare în zona angrenajului cilindric; gf3 – grosmea flanşei de rigidizare în zona arborelui de intrare; gp – grosimea peretului; L3 – poziţia flanşei de rigidizare stânga; L4 – poziţia flanşei de rigidizare dreapta; Lf – lăţimea flanşei în zona angrenajului cilindric; Lfp – lăţimea flanşei în zona arborelui de intrare; Lfg – lăţimea flanşei de rigidizare în zona arborelui de intrare; Lg – lăţimea golului; Rf2 – raza flanşei la arborele de intrare; Rf2 – raza flanşei la arborele intermediar; Rf3 – raza flanşei la arborele de ieşire (3); Ri2 – raza golului în zona arborelui intermediar; Ri2 – raza golului în zona arborelui de ieşire; Rp – rază pahar arbore de intrare; Rr2 – rază rulment arborele intermediar; Rr3 – rază rulment arborele de ieşire.

Restricţii

aw > Rr2+Rr3; Hg > Rf3; Ri2 > Rf2; Ri3 > Rf3; Rf2 > Rr2; Rf3 > Rr3; L3 > Rf2; L4 > Rf3; Lf > 25 mm; gp = 8…10 mm; gf1 > gp; gf2 < Rr2 – gf1; Lfp > Rp; Lfg < Lfp; Lp > Lf

2. Lansare aplicaţie şi setări

Descărcare, salvare şi deschidere aplicaţie

CATPart.11.1.2.1 ® :

[se va alege cu ¿ folderele căii]; [se introduce denumirea aplicației, Carcasa superioara H]; [apare automat tipul CATPart], ¿ ® [se deschide aplicaţia (apare modelul din fig. a şi în arborele specificaţiilor, )].

Setare opţiuni de parametrizare și vizualizare

¿ ® ¿ ®: ¿ (se extinde arborele) ® ¿ ® :

¿ (): ¿ (se activează), ¿ (se activează), ¿ (se activează), ¿ (se activează), ¿ (se activează), ¿ (se activează) ® ¿: (): ¿ (se dezactivează) ® ¿ ® : ¿ (se caută în bara de butoane) ¿ (): ¿ ® ¿ (apare în listă, ) ® ¿ ® ¿ (apare în listă ) ® ¿ ® ¿ ® ¿ ® : ¿, ¿ ® ¿.

¿ ® ¿ (apare în listă, ) ® ¿ ® ¿ (apare în listă ) ® ¿

3. Generare model 3D corp carcasă superioară

Introducere date de intrare

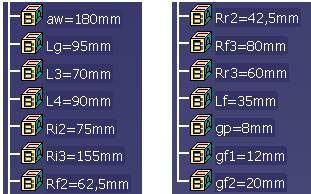

¿ (apare lista parametrilor) ® [se va selecta cu ¿¿ parametrul, fig. a] ® :

[se introduce valoarea în caseta alăturată], ¿ ® [similar, se vor introduce toate valorile parametrilor din lista , fig. a] ® (modelul din fig. b se modifică).

a

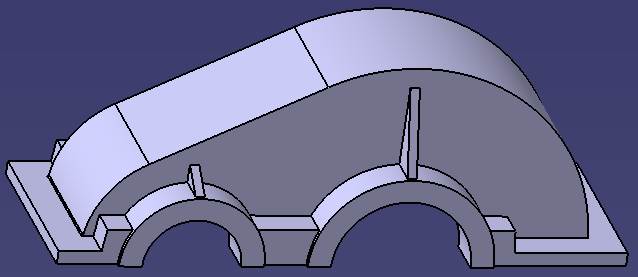

b

3. Generare bosaje (pentru inele de ridicare, capac de vizitare şi buşon de aerisire)

Ghid.D10 Generare bosaje.docx

Modele rezultate

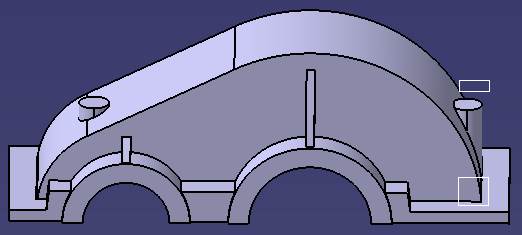

(model cu bosaje pentru inele de ridicare)

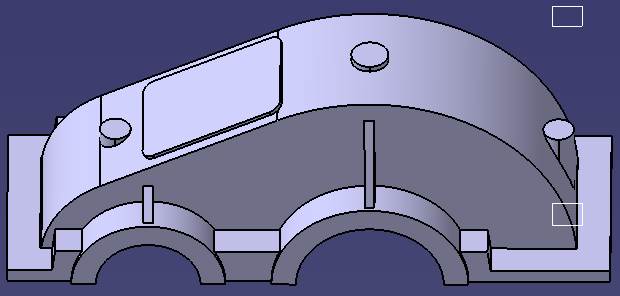

(model şi cu bosajul pentru capacul de vizitare)

(model şi cu bosajul pentru buşonul de aerisire)

4. Generare decupaj pentru capac vizitare

Ghid.D13 Generare decupaje

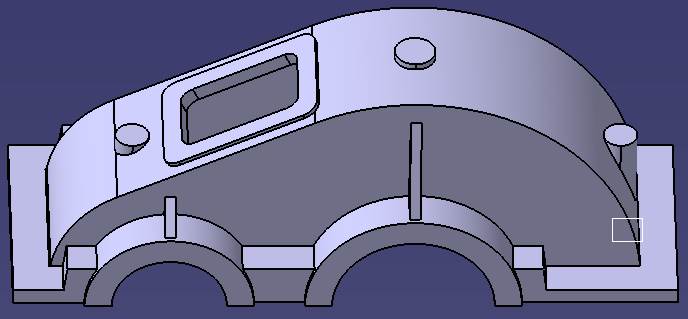

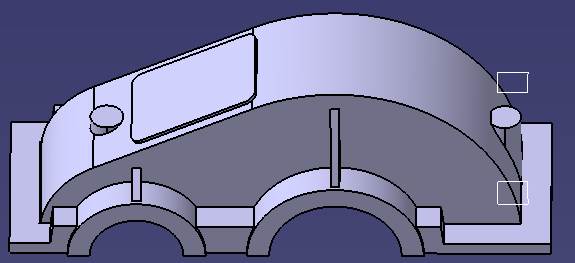

Model rezultat

5. Generare găuri

Ghid.D11 Generare găuri în corpuri 3D

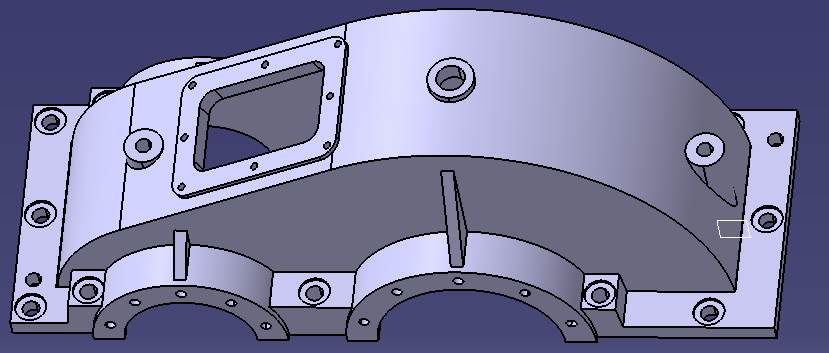

Model rezultat

5. Generare teşituri şi racordări

Ghid.D06 Generare teşituri şi racordări

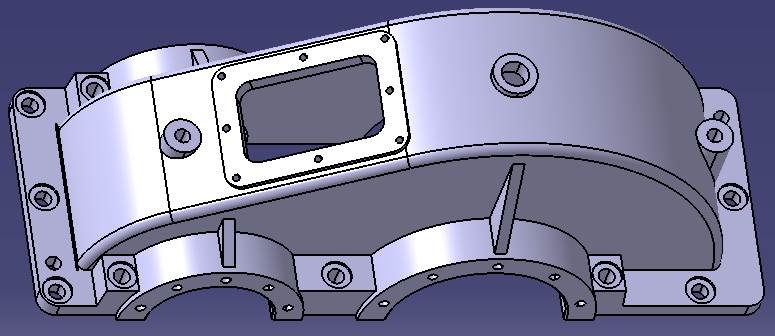

Model rezultat
