Mogan Gh.L. Buzdugan I.D. Proiectarea dispozitivelor de remorcare auto. Universitatea Transilvania din Braşov

Subcap.1.2.2 Date de proiectare

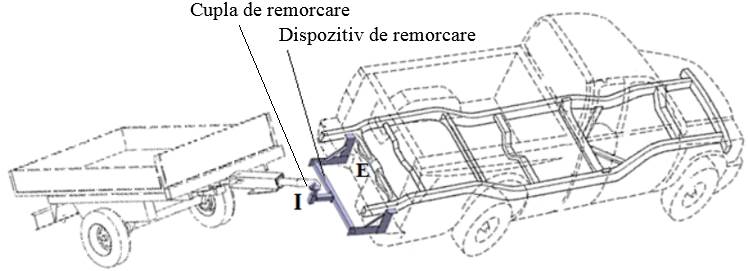

Schema dispozitivului de remorcare în poziţia montat şi legat la remorcă

Semnificaţii: I – intrare, E - ieşire

Obs. Dipozitivul de remorcare trebuie să asigure poziţia orizontală a proţapului remorcii de tip monoaxă.

Vederi şi scheme de montaj

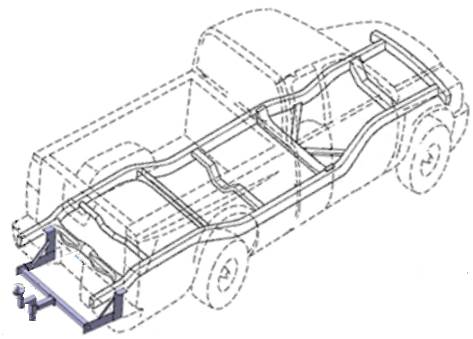

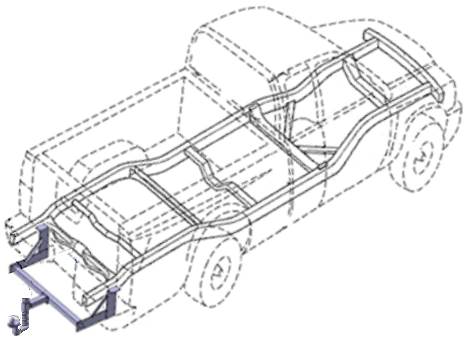

Vedere a dispozitivului de remorcare cu cârlig montat sus (DRAs)	Vedere a dispozitivului de remorcare cu cârlig montat jos (DRAj)

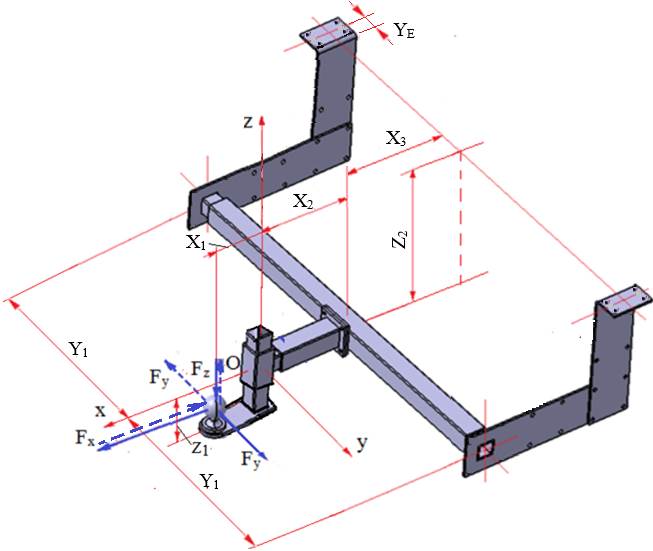

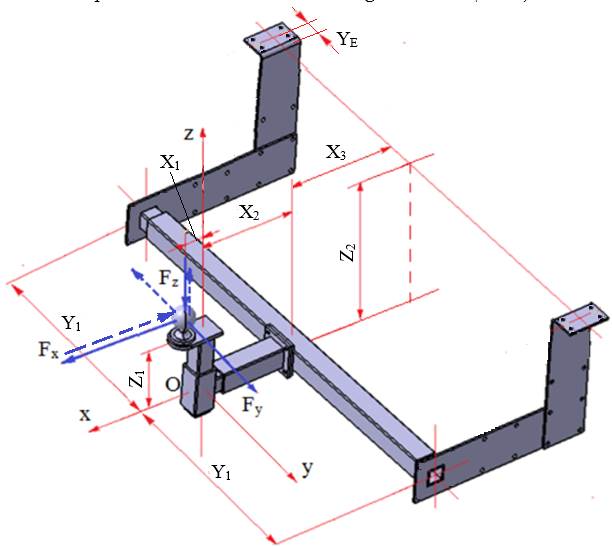

Schema dispozitivului de remorcare cu cârlig montat sus (DRAs)	Schema dispozitivului de remorcare cu cârlig montat jos (DRAj)
Semnificaţii: - Oxyz – sistemul de coordonate (Ox - axa orizontală paralelă cu axa longitudinală a vehiculului tractor; Oy - axa orizontală paralelă cu axa transversală a vehiculului tractor; Oz - axa verticală paralelă cu axa verticală a vehiculului tractor; - X1 – distanța de poziţionare a cârligului de remorcare; - X2 – distanța maximă de poziţionare a coloanei transversale; YE - X3 – distanța maximă de poziţionare pe orizontală a legăturii (asamblare cu şuruburi) DRA la şasiu; - Y1 – semilățimea maximă; - Z1 – înălțimea maximă de poziţionare a cârligului de remorcare (pentru varianta DRs partea sferică este deasupra centrului sistemului de coordinate, pentru varianta DRj partea sferică este sub centrul sistemului de coordinate); - Z2 – înălțimea maximă de poziţionare pe verticală a legăturii (asamblare cu şuruburi) DRA la şasiu; - YE – semilățimea lonjeronului șasiului; - FX – forţa axială; FY – forţa transversală; FZ – forţa verticală. Obs. - structura dispozitivului este simetrică în raport cu planul Oxy (planul vertical al vehiculului tractor); - având în vedere încărcările reale ale DRA care apar în tipul regimurilor de funcționare ale vehiculului (la mers înainte-înapoi, stânga-dreapta, accelerare-frânare, urcare-coborâre) pentru proiectare se vor considera forțele de încărcare la cârligul de remorcare în ambele sensuri (în schemele de mai sus forțele sunt marcate în două feluri, cu linie continuă și întreruptă)

Tipul produsului

DRA sunt structuri mecanice modulare demontabile fără mişcări relative între elementele componente.

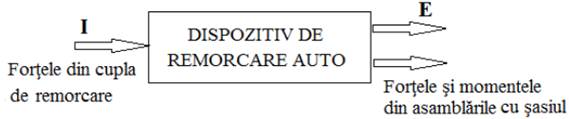

Schema bloc

Scopul şi funcţiile produsului

Scop: conectarea şi tractarea remorcilor şi  rulotelor de vehicule.

Funcţia principală: transmiterea sarcinilor (forţe şi momente) de la intrarea I (cupla de remorcare) la ieşirea E, materializată de prin două asamblări cu șuruburi de șasiu (caroserie).

Funcţii auxiliare:

- posibilităţi de reglare a cârligului de remorcare în plan vertical în vederea alinierii cu vehiculul tractor;

- posibilitate de demontare uşoară a subansamblului cârligului de remorcare;

- respectarea prevederilor de interschimbabilitate cerute de standadele din domeniu;

- respectarea condiţiilor de protecţie a omului şi mediului.

Parametri principali de proiectare

Conform Regulamentului nr. 55 al Comisiei Economice pentru Europa din cadrul Organizației Națiunilor Unite (CEE-ONU), (Anexa.1.1.1.1):

Masa remorcii redusă la nivelul cârligului (cuplei) de remorcare, S = [30…200] kg.

Forţa orizontală la nivelul cârligiului (cuplei) de remorcare, D = [0,5…5] kN.

Date de proiectare

Forţele exterioare:

- F_X = D [N], forţa axială orizontală.

- F_Y  = k F_X [N], forţa transversală orizontală; se vor considera următoarele valori: k = 0,2, pentru F_X = [0,5…2) kN; k = 0,3, pentru F_X = [2…3,5) kN; k = 0,4, pentru F_X = (3,5…5] kN.

- F_Z  = S g  [N]; se va considera acceleraţia gravitaţională, g = 10 m/s².

Restricţii dimnesionale: X₁, X₂, X₃, Y₁, Z₁, Z₂; Y_E = 60 mm, pentru F_X ≤ 2500 N; Y_E = 70 mm, pentru F_X > 2500 N.

Restricţii de funcţionare şi constructive

Restricții de funcţionare: tipul vehiculului în care se integrează: autoturism sau autoutilitară; tipul încărcării exterioare: constantă, alternativă, cu şocuri etc.; intervalul de temperaturi, (-30…40) ^oC.

Restricții constructive şi de montaj: varianta de montaj a cârligului: DRAs, DRAj; tipul protecţiei la acţiunea factorilor de mediu: anticorozivă; interschimbabilitate: la intrare, pentru cârligul (cupla) de remorcare; modularizare: cu posibilități de modificare (reducere) a dimensiunilor impuse.

Restricții ecologice: utilizarea de materiale şi tehnologii eco, reciclarea materialelor, protecţia vieţii etc.
