Mogan Gh.L. Buzdugan I.D. Proiectarea dispozitivelor de remorcare auto. Universitatea Transilvania din Brașov

Anexa.3.1.1 Cârlige de remorcare sferice

Tipuri de cârlige de remorcare sferice

Nr. crt.	Criteriul de clasificare	Denumirea	Exemple
1	Unitățile de măsură și valorile diametrului sferei	În mm (Ds = 50)	Fig. g
		În țoli (Ds = 1, 2, 2, 3)	-
2	Forma corpului	Drept	Fig. a, b, e, f
		Curb	Fig. c, d
3	Tipul legăturii la DR	Nedemontabil (sudat)	Fig. e
		Demontabil cu asamblare filetată	Fig. a, b
		Demontabil prin flanșă cu două găuri	Fig. c
		Demontabil prin flanșă cu patru găuri	Fig. d
4	Integrarea porțiunii sferice	Monobloc	Fig. a, b, c, d, e
		Asamblată	Fig. f
5	Tipul semifabricatului	Bară laminată	Fig. b, e, f
		Forjat, turnat	Fig. a, c, d

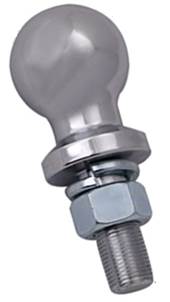

Exemple de cârlige de remorcare sferice

a	b	c
d	e	f

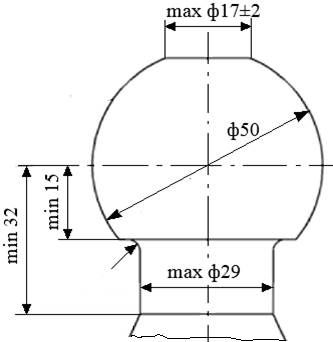

Dimensiuni recomandate (Anexa.1.1.1.1)

g
