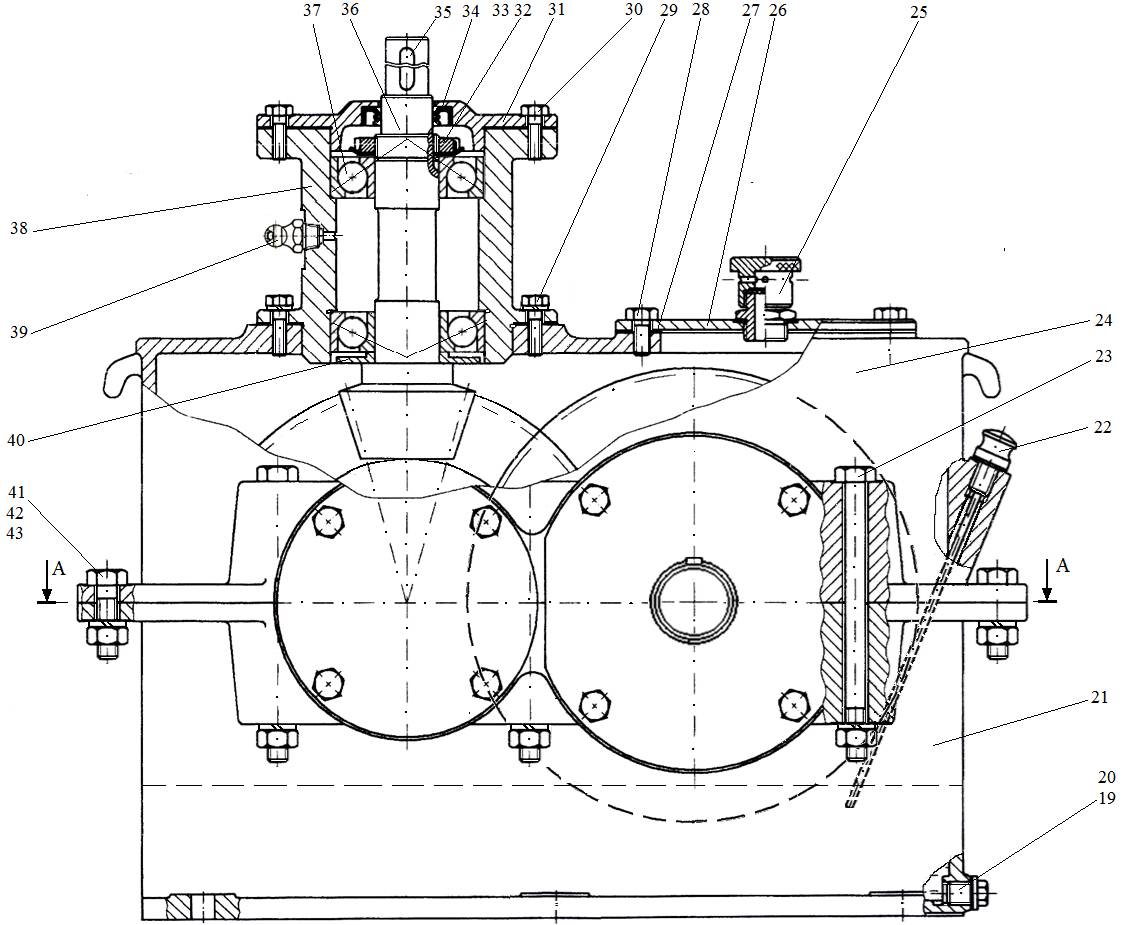

Fer. TRD-S.2.4 Reductoare conico-cilindrice vertical-orizontale (exemplu)

Poz.	Denumire	Funcţii, construcţie şi montaj
1	Arbore de ieşire	Transmite momentul de torsiune de la roata cilindrică 8 prin asamblarea cu pană paralelă 9 la elementul de ieşire (semicuplaj, roată de curea etc.) montat pe capul arborelui; transmite componentele forţei din angrenajul cilindric la rulmenţii radiali cu bile ai lagărelor, pentru ambele sensuri de rotaţie
2, 9, 16, 35	Pană paralelă	Transmite momentul de torsiune de la elementele (roţi dinţate, semiculpaje, roţi de curea etc.) montate pe arbore la arbore. Au forme şi dimensiuni standardizate (fer. APP-P.1.1)
3,34	Garnitură manşetă de rotaţie	Asigură etanşarea (separarea) mediului interior cu atmosferă de ungere (cu ulei) de mediul exterior cu praf şi/sau alte impurităţi în condiţiile mişcării de rotaţie. Se montează cu buza spre interior asigurând, cu precădere, etanşarea de la interior spre exterior. Se folosesc pentru viteze periferice de până la 10 m/s, la temperaturi de la 30^0C până la 200^0C și la diferențe de presiuni între spațiile etanșate de mai puțin 0,05 MPa. Are forma şi dimensiuni standardizate (fer. ETN-P.1)
4	Rulment radial cu bile	Sunt componentele principale ale celor două lagăre ale arborelui 1. Susţine arborele de ieşire 1 în mişcare de rotaţie şi transmite forţele axială şi radială la subansamblul carcasă. Structura şi dimensiunile se iau din catalogul producătorului (fer. RUL-P.1.1)
5	Capac lateral pătruns de ieşire	Transmite forţa axială de la rulmentul radial 4 prin şuruburi la subansamblul carcasă; susţine garnitura de etanşare de tip manşetă de rotaţie 3; separă mediul interior de cel exterior; formează etanşare fixă cu subansamblul carcasă printr-un inele (garnituri) de etanşare din materiale moi (aluminiu sau cupru)
6, 17	Distanţier	Asigură fixarea axială a roţii cilindrice, respectiv, conice; transmite forţa axială din roata cilindrică, respectiv, conică la rulmentul adiacent
7	Ştift (bolţ) cilindric	Asigură menţinerea aceleiaşi poziţii relative dintre carcasele inferioară 21 şi superioară 24 la prelucrarea alezajelor rulmenţilor şi la montările repetate. Are formă şi dimensiuni standard (fer. ASB-P.2)
8	Roata cilindrică cu dantură înclinată	Transmite forţa din angrenajul cilindric la arborele de ieşire 1 prin asamblarea cu pană paralelă 9
10, 13	Capac lateral orb	Transmit forţele axiale de la rulmenţii 4 şi 14 la subansamblul carcasă prin intermediul şuruburilor de fixare 27; separă mediul interior de mediul exterior; permite reglarea jocului din rulmenţii radial-axiali prin intermediul unor inele (garnituri) din materiale moi (aluminiu sau cupru) cu grosimi impuse de asigurarea la montaj a jocului din rulmenţii radial-axiali şi în cazul existenţei roţii conice a angrenajului conic; inelele (garniturile) de reglare a jocului din rulmenţii radial-axiali şi când este cazul şi a angrenajului conic au şi rol de etanşare
11, 28, 29, 30	Şurub cu cap hexagonal cu filet până sub cap	Realizează strângerea capacelor laterale 3, 10, 13, capacul de vizitare 26 şi a suportului 38 pe subansamblul carcasă pentru asigurarea etanşării în timpul funcţionării; şuruburile 11, 29 şi 30 transmit forţa axială de la rulmenţi spre subansamblul carcasă. Are formă şi dimensiuni standard (fer. AFS-P.9)
12, 43	Şaibă Grower	Asigură asamblările filetate împotriva deşurubării. Formele şi dimensiunile sunt standardizate (fer. AFS-P.5)
14, 37	Rulment radial-axial cu bile	Cei doi rulmenţi sunt componentele principale ale lagărelor arborelui 1 şi formează un montaj în X. Susţin arborele intermediar 15, respectiv de intrare 36, în mişcare de rotaţie şi transmit forţele axiale şi radiale de la roata conică 18 şi pinionul cilindric la subansamblul carcasă, respectiv de la pinionul conic la suportul 38. Structura şi dimensiunile se iau din catalogul producătorului (fer. RUL-P.1.2)
15	Arbore intermediar cu pinion cilindric	Transmite momentul de torsiune, prin asamblarea cu pană paralelă 16, de la roata conică 18 la roata cilindrică 8; transmite componentele forţelor din angrenajele conic şi cilindric la rulmenţii radial-axiali ai lagărelor, pentru ambele sensuri de rotaţie
18	Roată conică cu dantură curbă	Transmite forţa din angrenajul conic la arborele intermediar 8 prin asamblarea cu pană paralelă 16
19	Buşon de golire	Permite golirea uleiului. Are formă şi dimensiuni standard (fer. TRD-S.4)
20	Garnitură plată de etanşare	Împiedică scurgerea uleiului prin zona asamblării filetate a buşonului de aerisire 19 în carcasa inferioară 21. Se execută din materiale moi (aluminiu, cupru)
21, 24	Carcasă inferioară/superioară	Cele două carcase se asamblează încă din faza de prelucrare a alezajelor şi formează subansamblu carcasă prin intermediul ştifturilor de poziţionare 7, asamblările şurub-piuliţă 23-42
22	Indicator nivel de ulei (jojă)	Subansamblu care permite urmărirea nivelului de la montaj şi în exploatare a nivelului uleiului. Recomandări privind forma şi dimensiunile se găsesc în fer. UNG-P.2
23, 41	Şurub cu cap hexagonal	Asigură strângerea carcaselor inferioară/superioară 21/24 în vederea asigurării unei rigidităţi mărite a subansamblului carcasă, în special, în zona flanşelor de fixare şi menţinerii etanşeităţii prin contact direct în zona planului de separaţie. Are formă şi dimensiuni standard (fer. AFS-P.6)
25	Buşon de aerisire	Subansamblu care asigură egalizarea presiunii atmosferice din exterior cu presiunea atmosferei de ungere din interior care în timpul funcţionării poate creşte datorită creşterii temperaturii uleiului şi dacă nu ar exista posibilitatea de aerisire ar forţa garniturile de etanşare. Recomandări privind forma şi dimensiunile se găsesc în fer. TRD-S.3
26	Capac de vizitare	Permite, în urma demontării, vizualizarea elementelor din interior în vederea detectării unor defecte sau a cauzelor unor funcţionări necorespunzătoare. Recomandări privind forma şi dimensiunile se găsesc în fer. TRD-S.5
27	Garnitură de etanşare	Împiedică scurgerea uleiului prin zona de aşezare a capacului de vizitare 26 pe carcasa superioară 24. Se execută din cauciuc
31	Capac pătruns de intrare	Susţine garnitura manşeta de rotaţie 37; separă mediul interior de cel exterior; formează etanşare fixă cu subansamblul carcasă printr-un inel (garnitură) de etanşare din material moale (aluminiu sau cupru)
32	Piuliţă canelată	Fixează axial rulmentul radial 37 pe arborele de intrare 36; transmite forţele axiale cu sensul dinspre capul arborelui spre pinion de la arborele 36 la rulmentul radial-axial cu bile 37. Are formă şi dimensiuni standardizate (fer. AFS-P.7)
33	Şaibă de asigurare	Asigură împotrivă deşurubării asamblarea filetată dintre piuliţa canelată 32 şi arborele 36. Are formă şi dimensiuni standardizate (fer. AFS-P.8)
36	Arbore de intrare cu pinion conic	Transmite momentul de torsiune de la elementul (semicuplaj, roată de curea etc.) montat pe tronsonul de cap prin asamblarea cu pană paralelă 35 la roata conică 18; transmite componentele forţei din angrenajul conic la rulmenţii lagărelor, pentru ambele sensuri de rotaţie
38	Suport arbore de intrare	Susţine arborele de intrare 36 cu lagărele acestuia şi transmite componentele forţei din angrenajul conic, dar şi a forţelor din elementul (semicuplaj, roată de curea etc.) montat pe capul arborelui, la subansamblul carcasă; permite reglarea angrenajului conic prin intermediul unor inele (garnituri) din material moale (aluminiu sau cupru) cu suma grosimilor impusă de asigurarea la montaj a contactelor optime dintre dinţii roţilor conice în angrenare; inelele (garniturile) de reglare a angrenajului conic au şi rol de etanşare
39	Ungător cu bilă	Permite introducerea lubrifiantului de tip unsoare consistentă în zona de ungere. Are formă şi dimensiuni standard (fer. UNG-P.1)
40	Deflector	Separă mediul de ungere al rulmentului radial axial cu bile 37, cu unsoare consistentă, de mediul de ungere din interior, cu ulei
43	Piuliţă hexagonală	Asigură forţa de strângere a asamblării filetate. Formele şi dimensiunile sunt standardizate (fer. AFS-P.3)
