PRC-G.2 Ghid de elaborare a desenului de ansamblu la proiectul OM I

Etape de lucru:

A. Pregătirea mediului şi conceperea planului  de desenare

- se deschide un fişier nou (aplicaţie);

- din meniul, Tools à Options se configurează şi setează ecranul, adresele de salvare a fişierelor, datele despre imprimante, unităţi de măsură (mm), preferinţe, sistemele de coordonate etc.

- se selectează mediul de lucru, MODEL space;

- se analizează schiţa desenului de ansamblu şi se concepe o structură logică de layere pentru ca, pe de-o parte, să se poată dezvolta cu simplitate şi claritate  desenul respectând structura constructivă şi de montaj şi, pe de altă parte, ulterior, să se poată întocmi cu uşurinţă desenele de execuţie; în acest sens pentru desenul din cadrul proiectului OM nr.1 se recomandă generarea pentru fiecare element (piesă) a unui layer

în care se va desena conturul acestora; în plus, se vor genera şi layere auxiliare (axe, cote, hașuri, poziţionare  etc.);

- se generează layerele prin activarea pictogramei şi comenzile  Format à Layer;  se vor folosi aceleași denumiri ale elementelor folosite la calcul (denumiri care se vor păstra şi în tabelul de componenţă); deoarece desenul va fi folosit atelierul de fabricaţie în forma imprimat pe hârtie monocolor (negru/alb), pentru a mări lizibilitatea se recomandă să se folosească culoarea  negru/alb şi să se separe entităţile prin forme şi  grosimi de linii;

- se activează modul de lucru OSNAP prin apăsarea tastei F9 sau click pe butonul din bara inferioară ( ) şi se selectează funcţiile, necesare (de intersecţie, capete, mijloc, tangente, paralele etc.)

- în cazul în care se folosesc doar linii orizontale şi verticale, se activează modul ORTHO  prin apăsarea tasta F8 sau butonul din bara inferioară;

B. Desenarea elementelor în desenul de ansamblu în corelaţie cu evoluţia calculelor şi algoritmilor de proiectare

Pentru întocmirea desenului de ansamblu al dispozitivului de remorcare se propune  să se înceapă cu reprezentarea  în secţiunea A-A unde se evidenţiază cel mai clar elementele calculate la început.

În continuare, se prezintă imagini succesive ale desenului (secţiunea A-A) obţinute prin reprezentarea elementelor calculate:

- Cârlig de remorcare

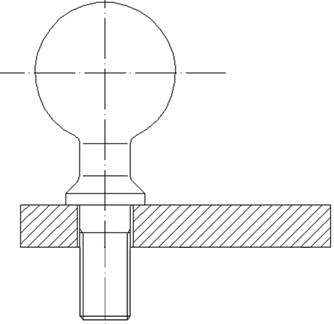

- Cârlig de remorcare + tirant superior

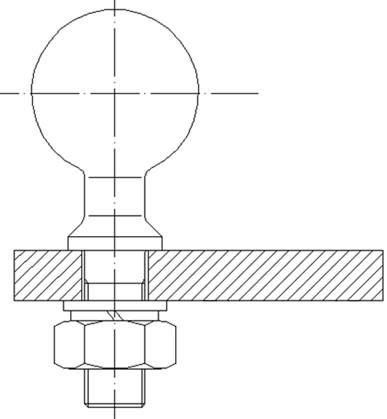

- Cârlig de remorcare + tirant superior + elemente de asamblare (piuliţă, şaibă plată, şaibă Grower)

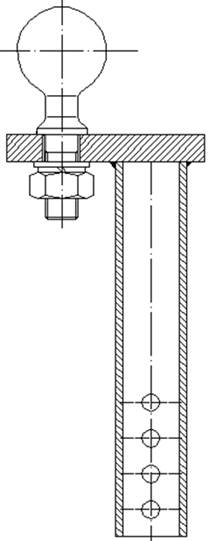

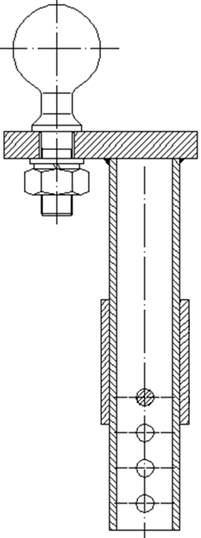

- Cârlig de remorcare + tirant superior + elemente de asamblare (piuliţă, şaibă plată, şaibă Grower) + coloană superioară + corp coloană superioară (bolţ în secţiune)

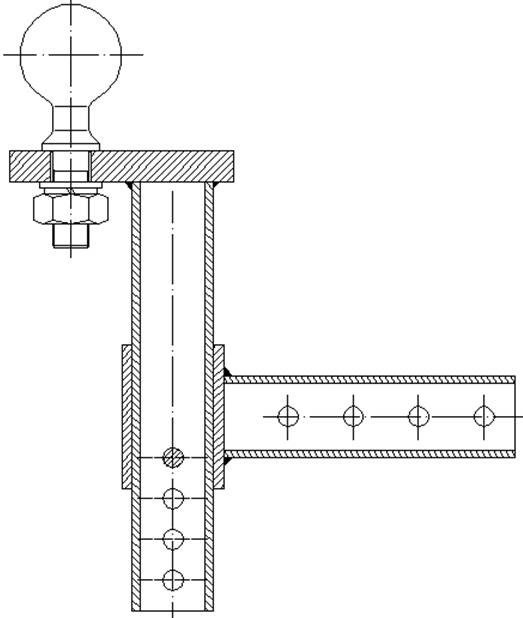

- Cârlig de remorcare + tirant superior + elemente de asamblare (piuliţă, şaibă plată, şaibă Grower) + coloană superioară + corp coloană superioară (bolţ în secţiune) + tirant inferior

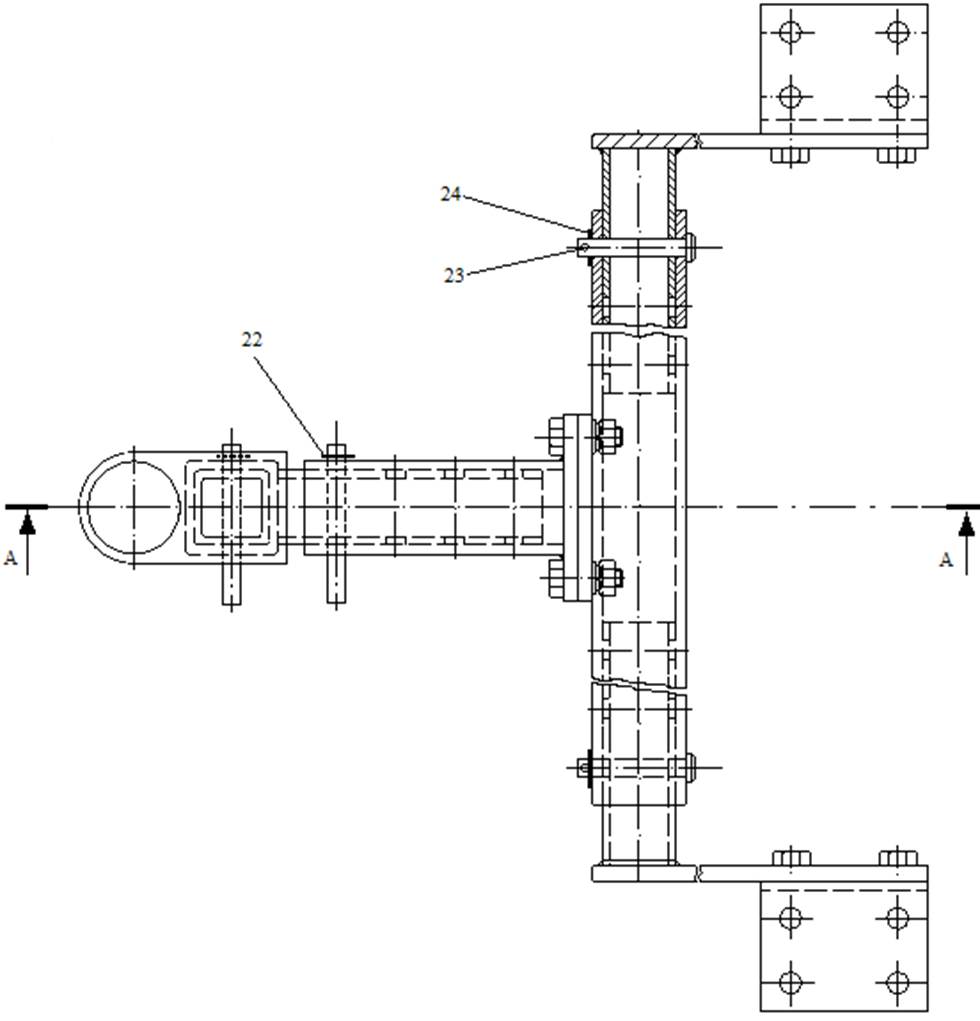

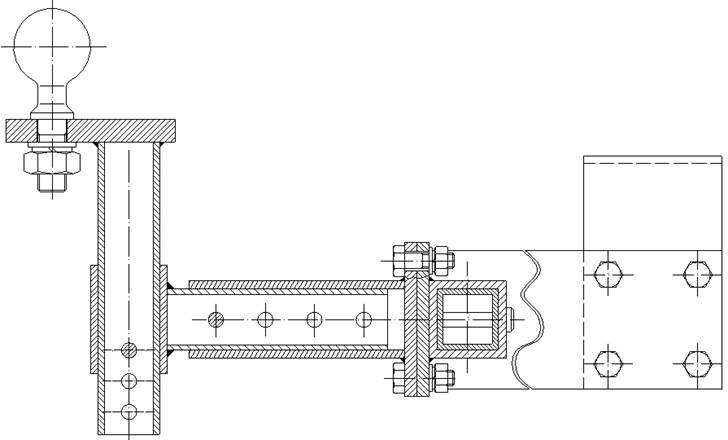

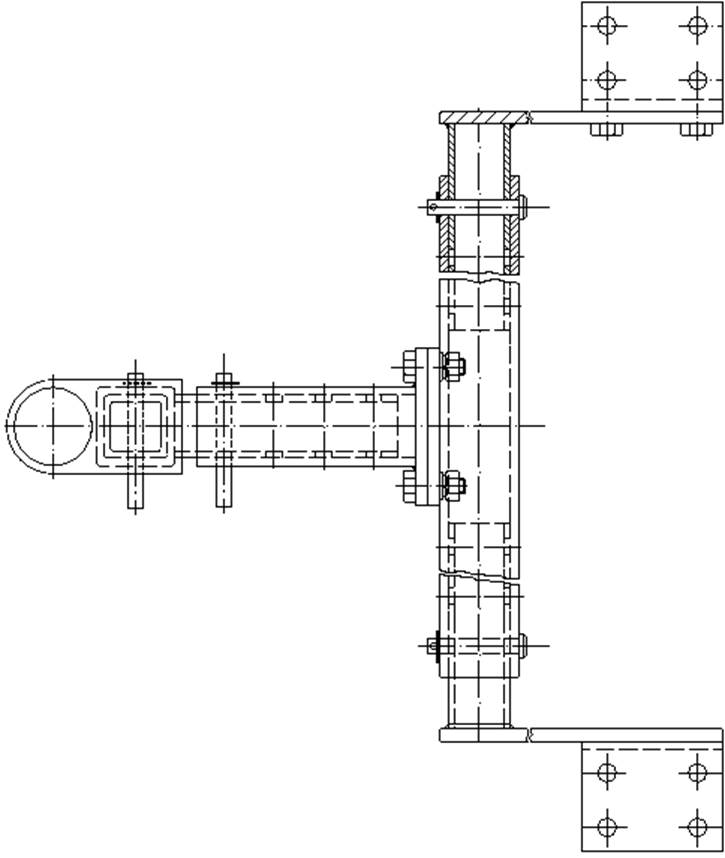

- Cârlig de remorcare + tirant superior + elemente de asamblare (piuliţă, şaibă plată, şaibă Grower) + coloană superioară + corp coloană superioară (bolţ în secţiune) + tirant inferior+corp tirant inferior+bara centrală+coloană stânga/dreapta+tirant stânga/dreapta+suport stânga/dreapta  (secţiune principală şi vedere de sus)

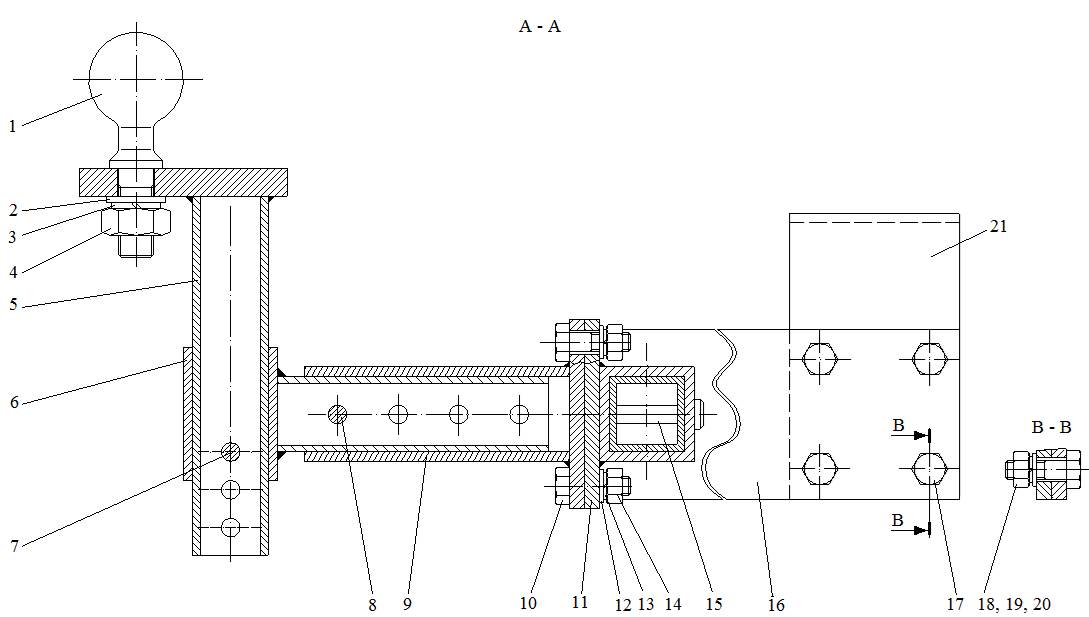

- Cârlig de remorcare + tirant superior + elemente de asamblare (piuliţă, şaibă plată, şaibă Grower) + coloană superioară + corp coloană superioară (bolţ în secţiune) + tirant inferior+corp tirant inferior+bara centrală+coloană stânga/dreapta+tirant stânga/dreapta+suport stânga/dreapta  (inclusiv poziţionarea elementelor şi subansamblelor componente)

Denumirile elementelor şi subansamblelor (exemplu):

1. Cârlig de remorcare

2. Şaibă plată …

3. Şaibă Grower …

4. Piuliţă M ….

5. Subansamblu tirant-coloană superior

6. Subansamblu coloană-tirant inferior

7. Bolţ I

8. Bolţ II

9. Subansamblu tirant-flanşă

10.  Şurub M…

11.  Subansamblu flanşă-bară

12.  Şaibă plată …

13.   Şaibă Grower …

14.  Piuliţă M…

15.  Bolţ cu cap ….

16.  Subansamblu coloană-suport (stg/dr)

17.  Şurub M…

18.   Piuliţă M…

19.   Şaibă Grower …

20.   Şaibă plată …

21.  Suport (stg/dr)

22.  Siguranţă elastică ….

23.   Cui spintecat ….

24.  Şaibă pentru bolţ ….
