Fer. TRD-S.1 Soluţii constructive de transmisii cu roţi dinţate

A. REDUCTOARE DE TURAŢIE

A.1 Reductoare într-o treaptă

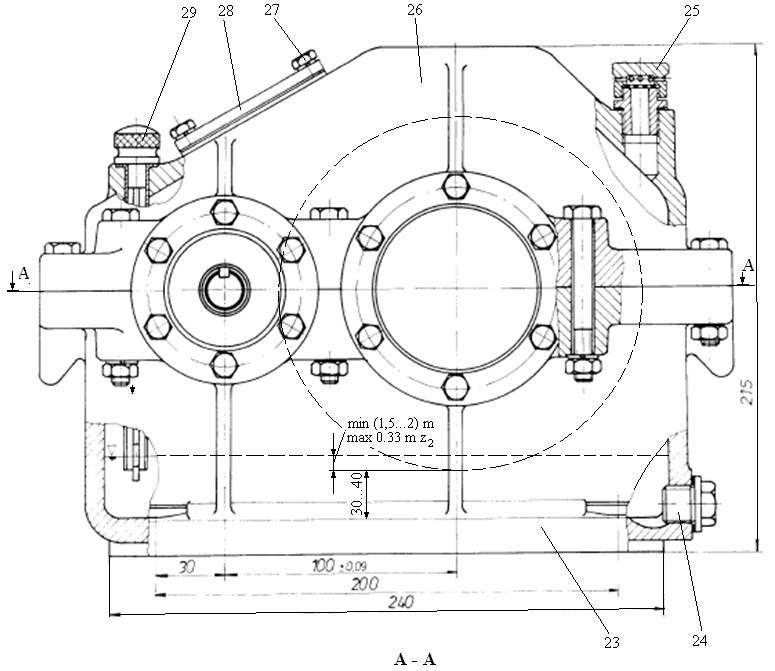

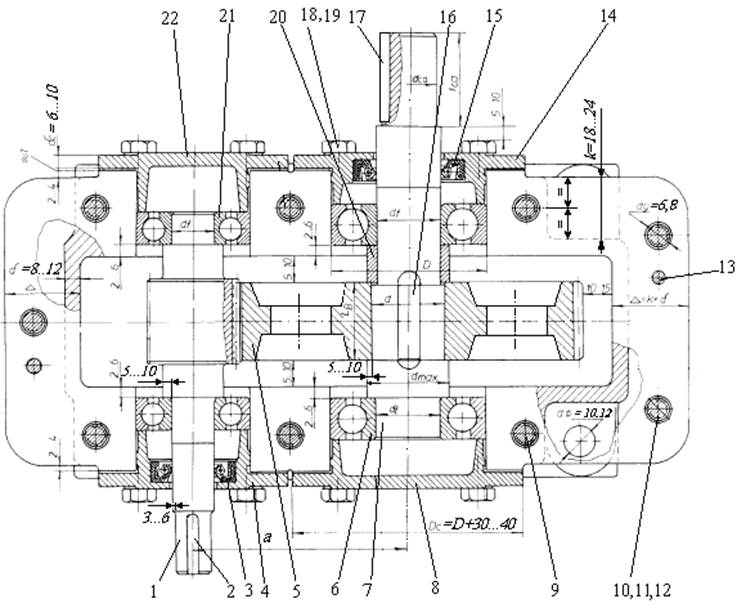

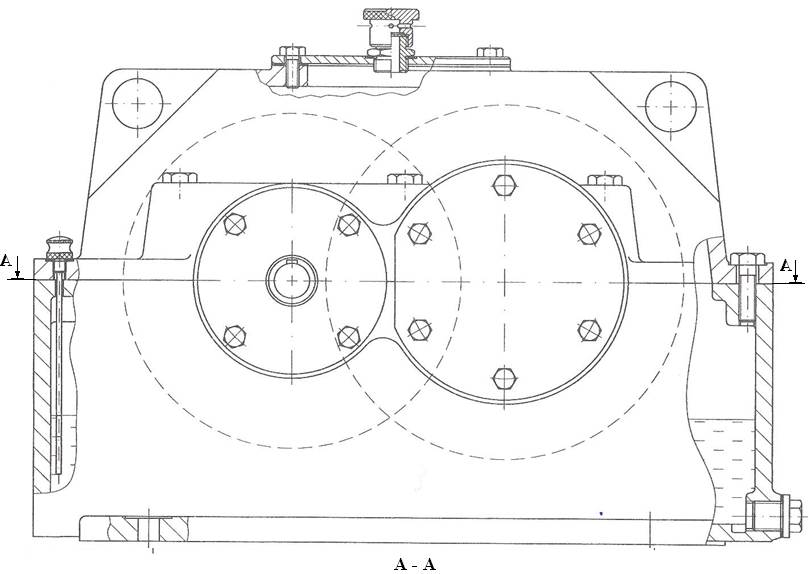

A.1.1 Reductor cilindric într-o treaptă vertical orizontal

Elemente componente: 1 - arbore de intrare cu pinion, 2 – pană paralelă cap arbore de intrare, 3 - garnitură manşetă de rotaţie I, 4 – capac arbore de intrare I, 5 – roată dinţată, 6 – rulment radial cu bile (arbore de ieşire), 7 – arbore de ieşire, 8 – capac arbore de ieşire II, 9 – şurub de fixare carcase I, 10 – Şurub de fixare carcase II, 11 – şaibă Grower, 12 – piuliţă, 13 – ştift de poziţionare, 14 – capac arbore de ieşire I, 15 - garnitură manşetă de rotaţie II, 16 - pană paralelă roată, 17 – pană paralelă cap arbore de ieşire, 18 - şurub capace, 19 - şaibă Grower, 20 – distanţier, 21 rulment radial bile (arborele de intrare), 22 – capac arborele de intrare II, 23 – semicarcasă înferioară, 24 - dop de golire, 25 – sistem de aerisire, 26 - semicarcasă superioară, 27 – şurub pentru capac de vizitare, 28 – capac de vizitare, 29 – indicator nivel de ulei (jojă).

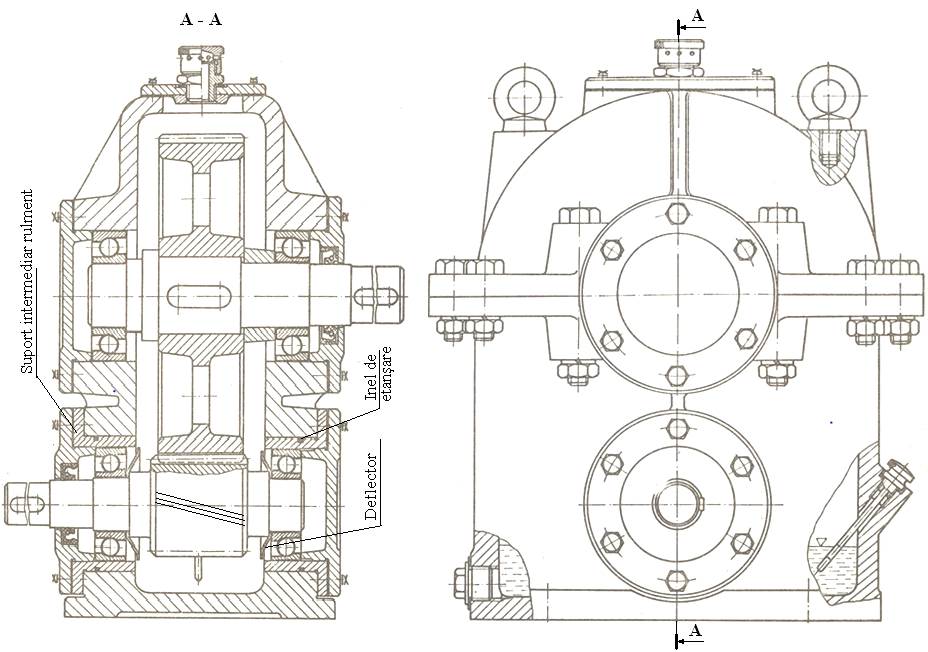

A.1.2 Reductor cilindric într-o treaptă vertical

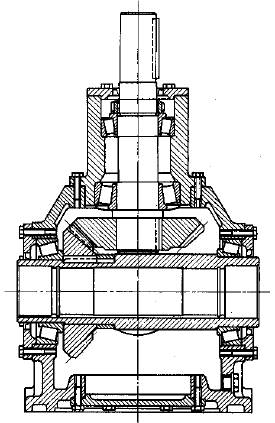

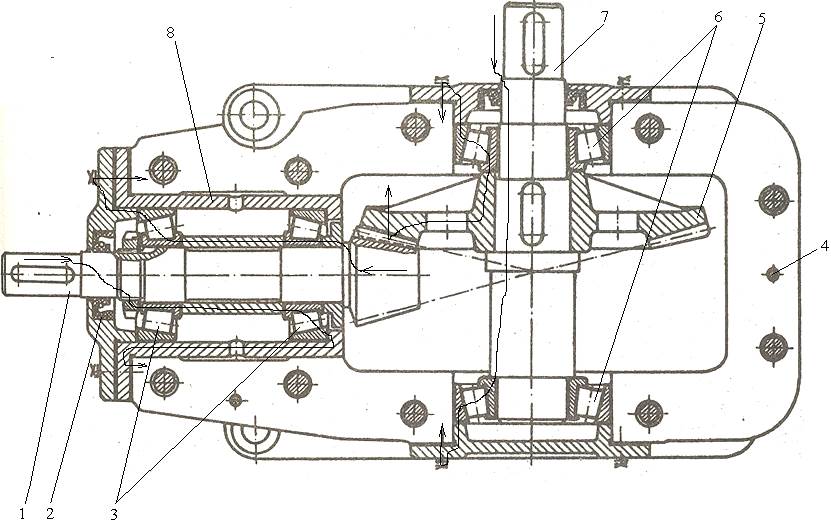

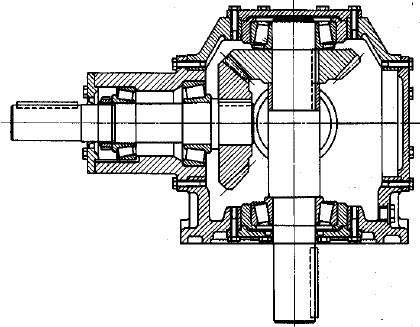

A.1.3 Reductor conic orizontal

Elemente componente principale: 1 – arbore de intrare cu pinion conic, 2 – garnitură manşetă de rotaţie, 3 – rulmenţi radial-axilai cu role conice (montaj în X), 4 – ştift de poziţionare, 5 – roată conică, 6 – rulmenţi radial-axilai cu role conice (montaj în O), 7 - arbore de ieşire, suport intermediar pentru montaj rulmenţi, 8 – inel de ridicare (pentru transport).

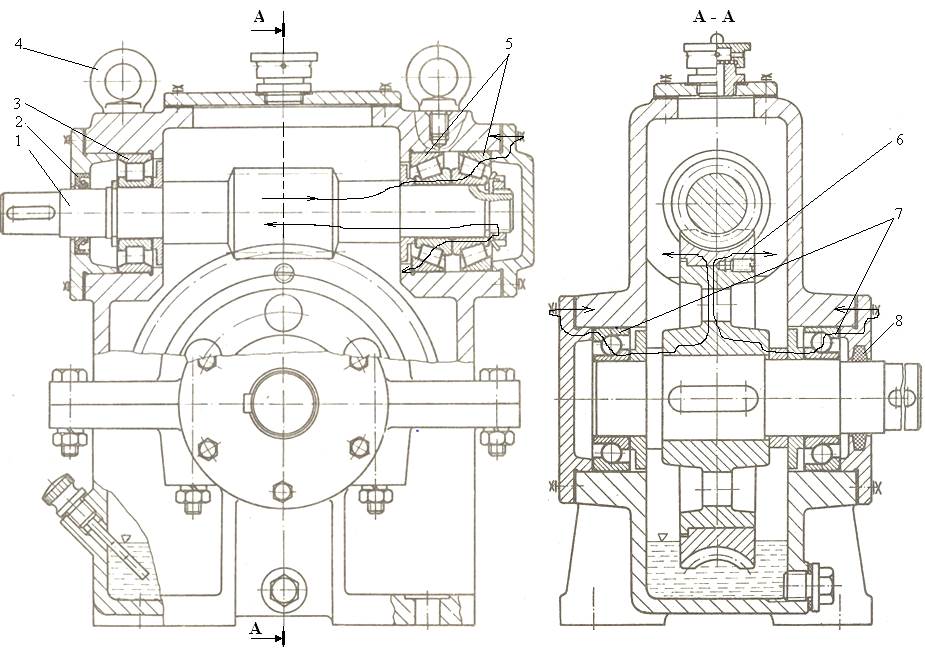

A.1.3 Reductor melcat

Elemente componente principale: 1 – arbore de intrare cu melc, 2 – garnitură manşetă de rotaţie, 3 – rulment radial cu role cilindrice, 4 – inel de ridicare (pentru transport), rulmenţi radiali cu role conice (montaj în X), 6 – roată melcată (din două materiale: bronz (aliaj Cu-Sn, antifricţiune), pentru coroana dinţată, fontă sau oţel turnat, pentru butuc), 7 – rulmenţi radial-axiali cu bile (montaj în X), 8 – inel de etanşare (pâslă).

A.2 Reductoare în două trepte

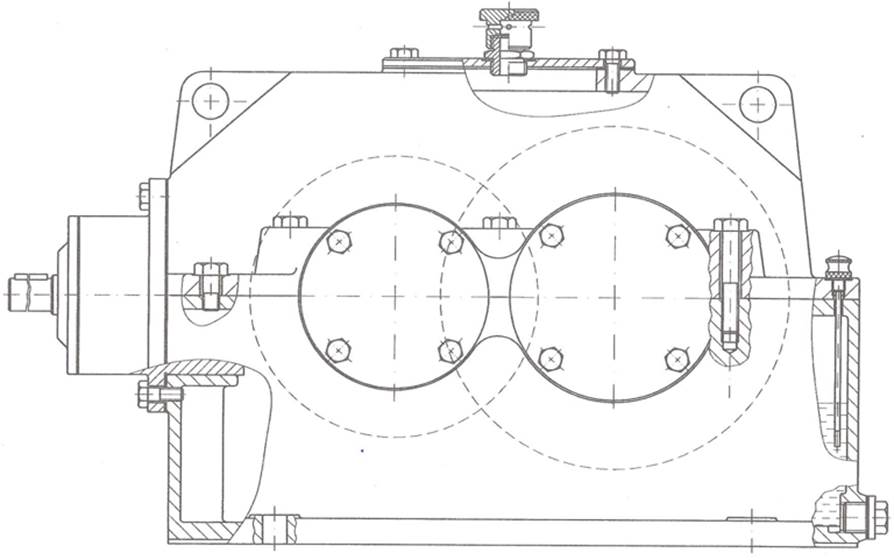

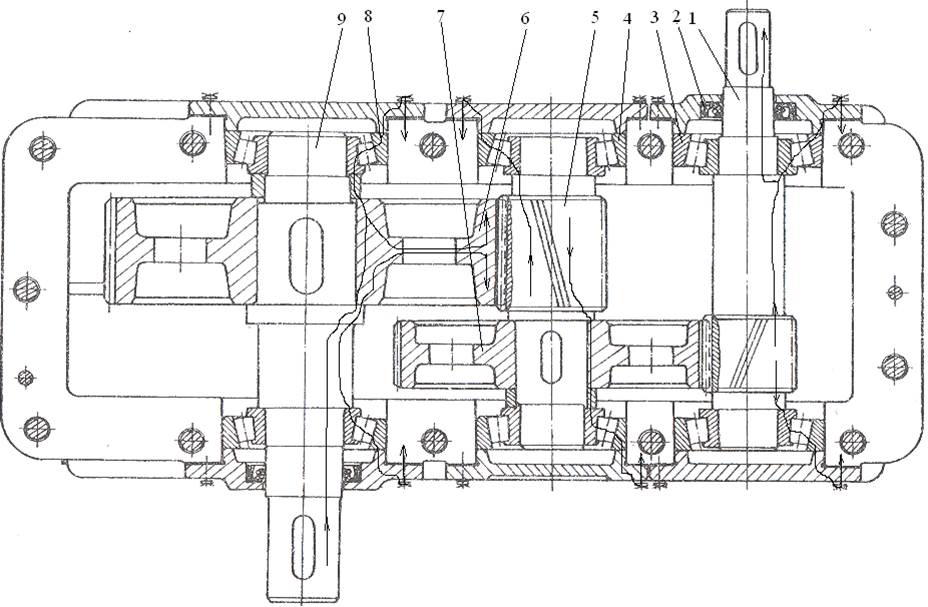

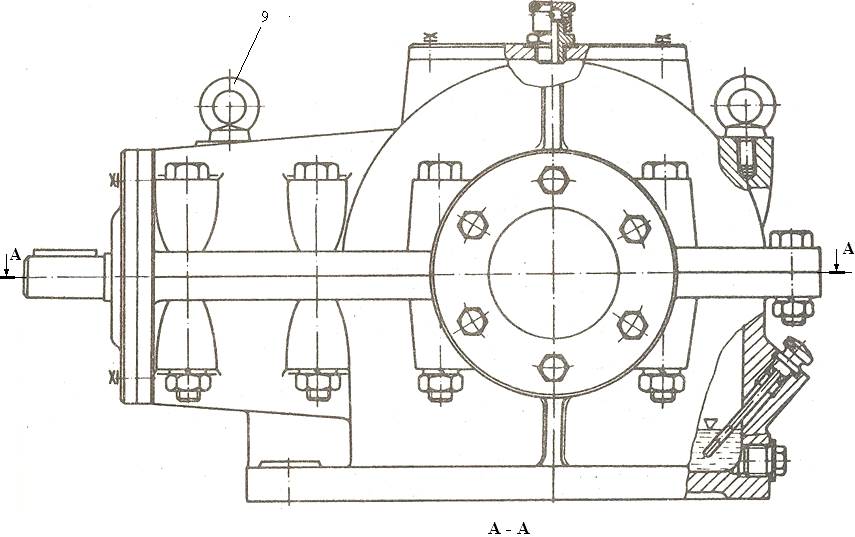

A.2.1 Reductor cilindric în două trepte orizontal

Elemente componente principale: 1 – arbore de intrare cu pinion (angrenajul I), 2- garnitură manşetă de rotaţie, 3 – rulmenţi radial-axiali cu role conice montaţi în X pe arborele de intrare, 4 - rulmenţi radial-axiali cu role conice montaţi în X pe arborele de intermediar, 5 – arbore intermediar cu pinion (angrenajul II), 6 – roată dinţată (angrenajul II), 7 - roată dinţată (angrenajul I), 8 - rulmenţi radial-axiali cu role conice montaţi în X pe arborele de ieşire, 9 – arbore de ieşire.

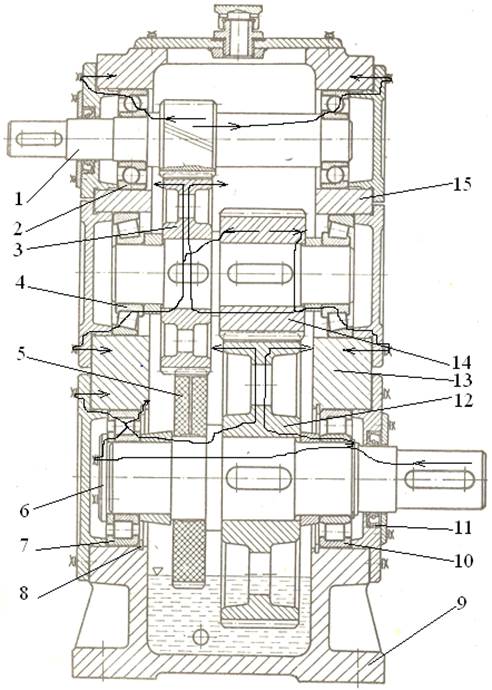

A.2.1 Reductor cilindric în două trepte vertical

Elemente componente principale: 1 – arbore de intrare cu pinion (angrenajul I), 2 – rulmenţi radial-axiali cu bile montaţi în X pe arborele de intrare, 3 – roată dinţată (angrenajul I), 4 – rulmenţi radial-axiali cu role conice montaţi în X pe arborele intermediar, 5 – roată de ungere, 6 – capac fixare axială, 7 – rulment radial cu role cilindrice cu preluarea forţei axiale în ambele sensuri, 8 – inel elastic de tip alezaj, 9 – carcasă inferioară, 10 – rulment radial cu role cilindrice fără preluarea forţelor axiale, 11 - garnitură manşetă de rotaţie, 12 – roată dinţată (angrenajul II), 13 – carcasă intermediară, 14 – pinion (angrenajul II), 15 – carcasă superioară.

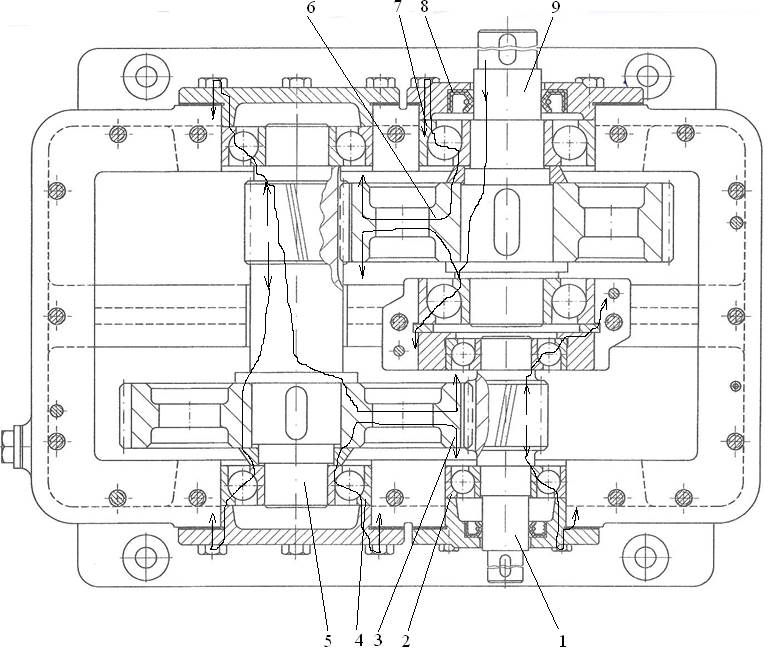

A.2.3 Reductor cilindric în două trepte coaxial orizontal (angrenajele au aceeași distanţă dintre axe)

Elemente componente principale: 1 – arbore de intrare cu pinion (angrenaj I), 2 – rulmenţi radial-axial cu bile pentru susţinerea arborelui de intrare (montaj în X), 3 – roată dinţată (angrenajul I), 4 – rulmenţi radial-axial cu bile pentru susţinerea arborelui intermediar (montaj în X), 5 – arbore intermediar cu pinion (angrenaj II), 6 - roată dinţată (angrenajul II), 7 – rulmenţi radial-axial cu bile pentru susţinerea arborelui de ieşire (montaj în X), 8 – garnitură manşetă de etanşare, 9 – arbore de ieşire.

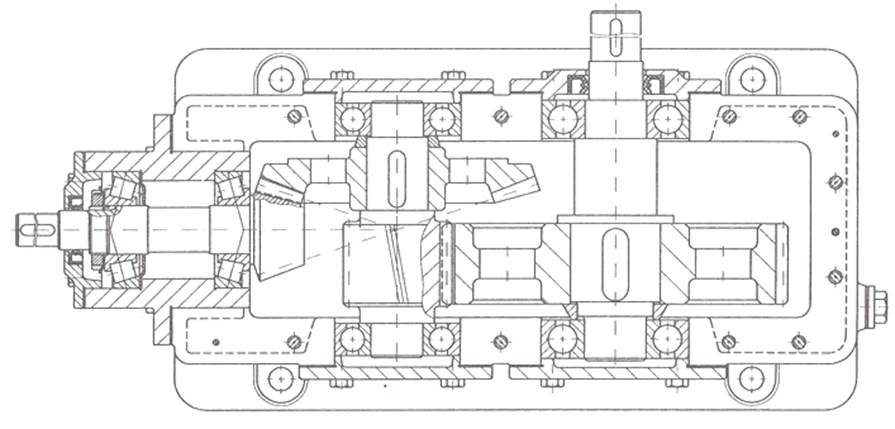

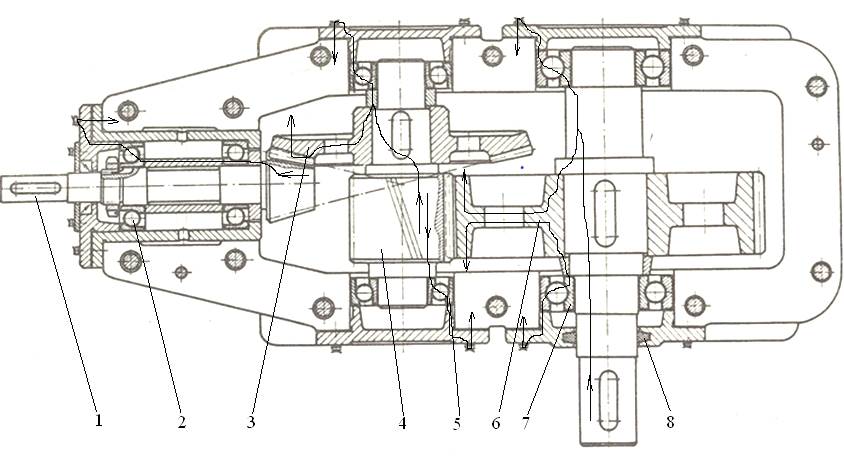

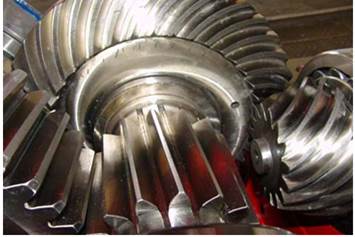

A.2.4 Reductor conico-cilindric orizontal

Elemente componente principale: 1 – arbore de intrare cu pinion conic, 2 – rulmenţi radial-axial cu bile pentru susţinerea arborelui de intrare (montaj în X), 3 – roată dinţată conică, 4 – arbore intermediar cu pinion cilindric, 5 - rulmenţi radial-axial cu bile pentru susţinerea arborelui intermediar (montaj în X), 6 – roată dinţată cilindrică, 7 – rulmenţi radiali cu bile 8 – inel de etanşare (pâslă)

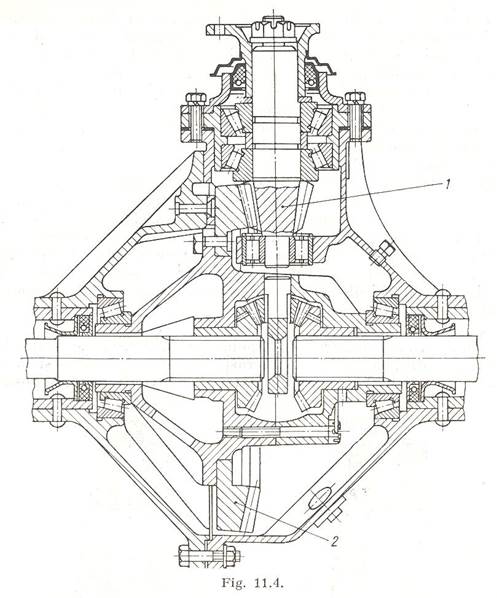

Reductor central şi diferenţial

[http://www.reductoare-rossi.ro]

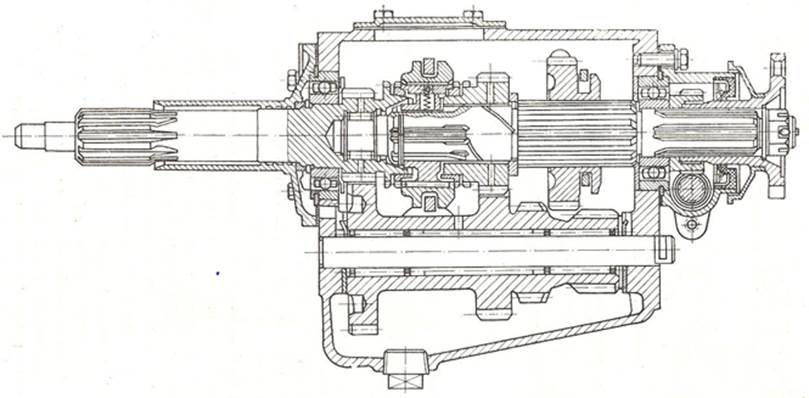

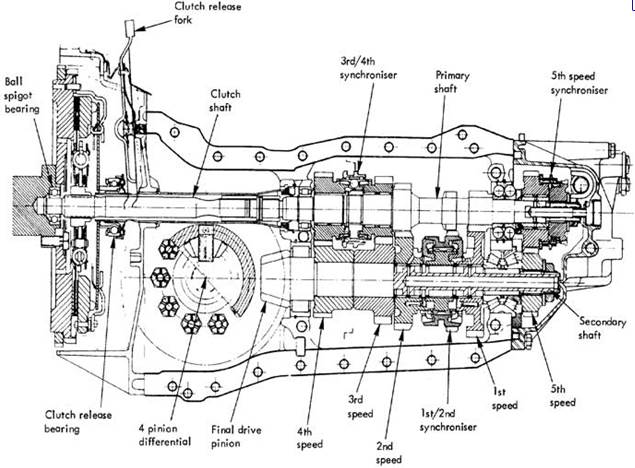

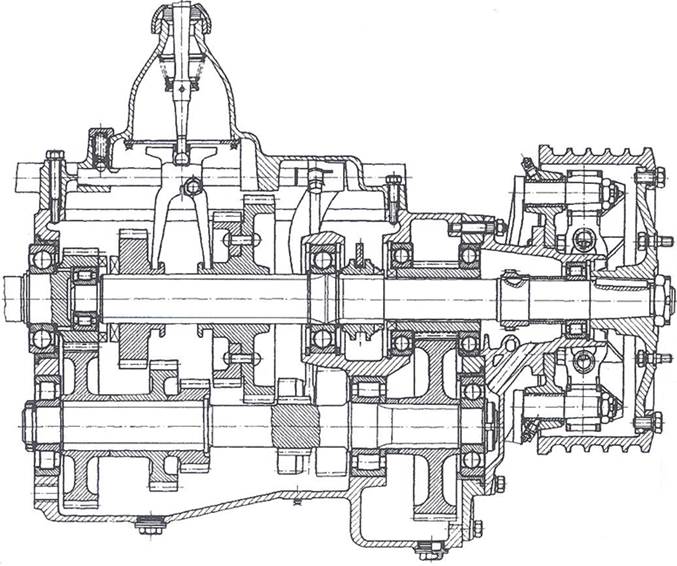

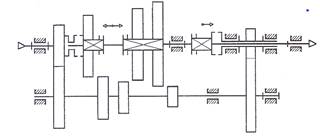

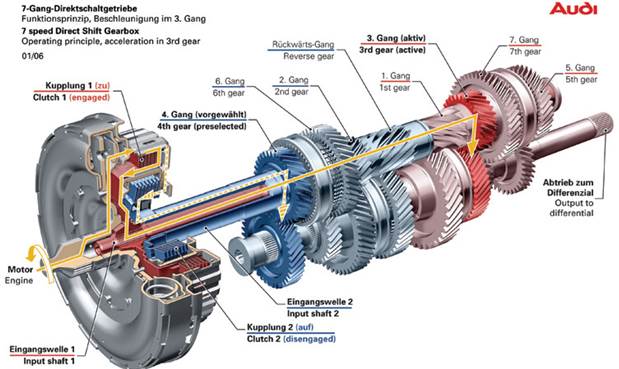

B. CUTII DE VITEZE
