SUD-P. PROIECTAREA ÎMBINĂRILOR SUDATE

SUD-P.1 PROIECTAREA ÎMBINĂRILOR SUDATE DE COLŢ ÎN T

CUPRINS

SUD-P.1.1 DATE DE PROIECTARE

SUD-P.1.2 ALEGEREA MATERIALULUI, TRATAMENTELOR TERMICE ŞI A TEHNOLOGIEI

SUD-P.1.3 ALEGEREA FORMEI PENEI ŞI A DIMENSIUNILOR SECŢIUNII TRANSVERSALE

SUD-P.1.4 DIMENSIONARE ŞI VERIFICARE

SUD-P.1.5 PROIECTAREA FORMEI TEHNOLOGICE

SUD-P.1.6 VERIFICAREA MODELULUI CU PACHETUL MDESIGN

SUD-P.1.1 DATE DE PROIECTARE

Tab. SUD.P.1.1 Definirea problemei de proiectare a unei îmbinări sudate  de colţ în T

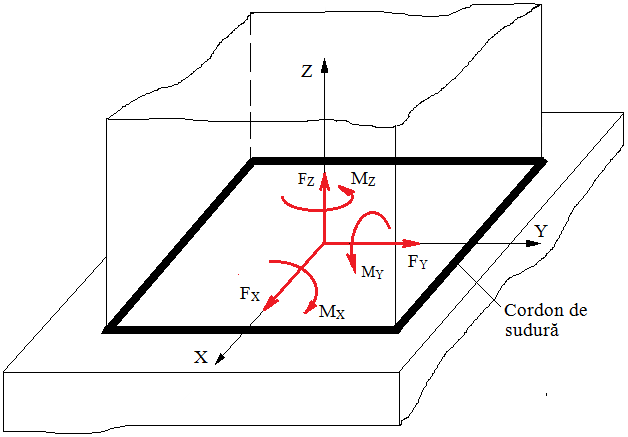

Schema funcţional-constructivă

Date iniţiale

Subtema de proiectare Să se proiecteze îmbinarea sudată de colţ dintre corpurile 1 şi 2 (   )  cu funcţia principală de  transmitere a sarcinilor:  FX, FY, FZ, MX, MY, MZ. Specificaţii impuse a. Forţele exterioare: FX [N], FY  [N], FZ [N], MX [N], MY  [N], MZ [N] b. Tipul sarcinii: statică sau variabilă c. Date despre asamblare (opţional); dimensiunile pieselor sudate d. Tipul asamblării, sudură de colţ e. Condiţii de funcţionare: temperatura, T = 60  caracteristicile mediului în care funcționează f. Condiţii constructive: interschimbabilitatea şi modularizarea     g. Condiţii ecologice: utilizarea de materiale şi tehnologii eco, reciclarea materialelor, protecţia vieţii

SUD-P.1.2 ALEGEREA MATERIALULUI, TRATAMENTELOR TERMICE ŞI TEHNOLOGIEI

Elementele 4 şi 5 sunt din material sudabil, oţel , S235, conform SR EN 10025-2 (STAS 500/2)

Tab. APP-A.1.2.1 Date despre material

Materialul	Tratamentul termic	Duritatea [HB]	Tensiunea limită  de curgere	Tensiunea limită  de rupere, σ02
S235 (OLC37), SR EN 10025-2 (STAS 500/2)	-	-	s02 = 235 MPa	sr = 380 MPa

SUD-P.1.3 ALEGEREA FORMEI ŞI A DIMENSIUNILOR SECŢIUNII TRANSVERSALE

Scop: adoptarea formei penei, a dimensiunilor secţiunii transversale şi a lungimii acesteia, necesare pentru calcul şi întocmirea desenului de ansamblu al sistemului în care se integrează.

	Caracteristici şi restricţii funcţionale şi constructive Parametrii geometrici principali

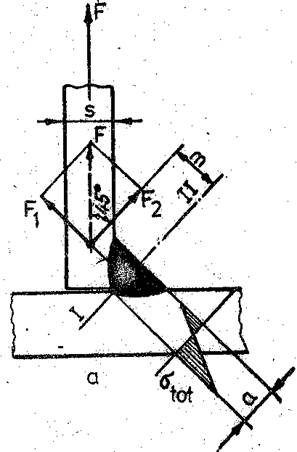

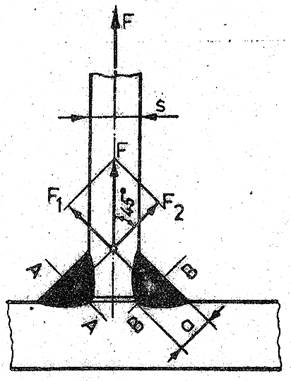

Fig. SUD-P.1.3.1     a – sudură în T fără prelucrarea muchiilor; a – sudură în T cu prelucrarea muchiilor

SUD-P.1.4 SCHEME DE CALCUL, DIMENSIONARE ŞI VERIFICARE

q

SUD-P.1.5 PROIECTAREA FORMEI TEHNOLOGICE

SUD-P.1.6 VERIFICAREA MODELULUI CU PACHETUL PERFORMANT MDESIGN

Verificarea modelului se face pe cazuri concrete.
