SUD-A. ÎMBINĂRI SUDATE – APLICAŢII

SUD-A.1 ÎMBINĂRI SUDATE DE COLŢ

SUD-A.1.1 ÎMBINĂRI SUDATE DE COLŢ ÎN T

SUD-A.1.1.3 ÎMBINĂRI SUDATE DE COLŢ ÎN T – CAZUL 3 (8-9;10-11)



CUPRINS

SUD-A.1.1.3.1 DATE DE PROIECTARE

SUD-A.1.1.3.2 ALEGEREA MATERIALULUI, TRATAMENTELOR TERMICE ŞI A TEHNOLOGIEI

SUD-A.1.1.3.3 ALEGEREA FORMEI CONSTRUCTIVE

SUD-A.1.1.3.4 SCHEMA DE CALCUL, DIMENSIONARE ŞI VERIFICARE

SUD-A.1.1.3.5 PROIECTAREA FORMEI TEHNOLOGICE

SUD-A.1.1.3.6 VERIFICAREA MODELULUI CU PACHETUL MDESIGN



SUD-A.1.1.3.1 DATE DE PROIECTARE



Tab. SUD-A.1.1.3.1.1 Definirea problemei de proiectare a unei îmbinări sudate  de colţ în T - cazul 3 (8-9;10-11)

Subtema de proiectare

Să se proiecteze îmbinările sudate a corpului tirantului inferior, 8, cu flanşa faţă 9 şi a flanşei 10 cu bara 11 (fig. SUD-A.1.1.3.1.1) cu funcţia principală de  transmitere a sarcinilor:  FX, FY, FZ, MX10, MY10, MZ10.

Specificaţii impuse:

a.     Forţele exterioare: FX = 1500 N, FY = 300, FZ = 700 N acţioneză la distanţele L1 = 48 mm; L2 = 80 mm; L3 = 180 mm; L4 = 220 mm; y = h11 = 25 mm (subcap.          )  se calculează momentele în centrul flanşei 10:

MX10 = FY (L1+L3) = 68400 Nmm, MZ10 = FY (L2 + L4) = 90000Nmm,  MY10 = FX (L1 +L3) + FZ (L2 + L4 - y) = 534500 Nmm;

b.    Tipul sarcinii: statică

c.      Restricţii dimensionale: se impune ca dimensiunile flanşelor asamblate să permită strângerea asamblării cu chei standard respectând condiţia de gabarit minim;

d.     Condiţii de funcţionare: coeficientul de frecare dintre flanşe, µ = 0,15…0,25 (frecare usată, oţel-oţel); temperatura, T = - 30oC…40oC; mediu de lucru exterior cu umezelă avansată

e.      Condiţii constructive: materiale sudabile

f.      Condiţii de ecologie: utilizarea de materiale şi tehnologii eco, reciclarea materialelor, protecţia vieţii.

a

b

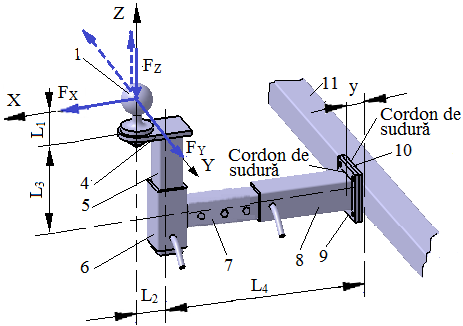

Fig. SUD-A.1.1.3.1.1 Schema funcţional-constructivă a îmbinării sudate - cazul 3 (6-7; 10-11): a – integrare în ansamblu; b – schema de încărcare



SUD-A.1.1.3.2 ALEGEREA MATERIALULUI, TRATAMENTELOR TERMICE ŞI A TEHNOLOGIEI



Elementele 8, 9, 10 şi 11 formează un subansambluri sudate şi, deci, pentru acestea s-a ales material sudabil, oţel S235, conform SR EN 10025-2 (STAS 500/2)



Tab. SUD-A.1.1.3.2.1 Date despre material

Materialul

Tratamentul termic

Duritatea [HB]

Tensiunea limită  de curgere

Rezistenţa la rupere, σr

S235 (OL37), SR EN 10025-2 (STAS 500/2)

-

-

s02 = 235 MPa

sr = 360 MPa





SUD-A.1.1.3.3 ALEGEREA FORMEI CONSTRUCTIVE





Caracteristici şi restricţii funcţionale şi constructive

-         se impune asigurarea perpendicularităţii elementelor sudate





Parametrii geometrici principali

-          grosimea cordonului de sudură a este ma mică decât grosimea peretelui ţevii t8,11 = 5 mm

Fig. SUD-A.1.1.3.3.1 Parametri geometrici ai îmbinărilor sudate



SUD-A.1.1.3.4 SCHEMA DE CALCUL, DIMENSIONARE ŞI VERIFICARE









Ipoteze de calcul şi solicitări

-         deoarece încărcarea exterioară este compusă din sarcini multiple şi modelul de calcul are complexitate mărită pentru calculul clasic se consideră un model simplificat care ia în considerare încărcarea cu sarcinile maxime, forţa FX şi momentul MY10

-         tensiunile de forfecare sunt repartizate uniform pe lungimea celor două cordoane de sudură

-         se neglijează solicitările la încovoiere şi forfecare

Date  cunoscute:

-         despre încărcare: FX = 1500 N,  MY10 = 534500 Nmm

-         despre forme şi dimensiuni: cordonul sudură are forma pătrat cu latura, h = 50 mm;

-         despre materiale: 02 = 235 MPa – tensiunea limită de curgere a materialului ţevilor; at = 80 MPa – tensiunea admisibilă la tracţiune; τafs = 0,65 at = 50 MPa tensiunea admisibilă la forfecare a sudurii

Relaţii de calcul:

-         Condiţia de rezistenţă la forfecare a sudurii,

Tensiunile de forfecare datorate forţei FX şi momentului MY7,

 ,    ;                               (SUD-A.1.1.3.4.1)

                   (SUD-A.1.1.3.4.2)



-         Dimensionare sudură

Din relaţia, SUD-A.1.1.1.4.2, se obţine grosimea cordonului de sudură,

 = 3,41 mm                                             (SUD-A.1.1.3.4.3)



Se adoptă, din considerente tehnologice, grosimea cordonului de sudură, a = 3,5 mm.

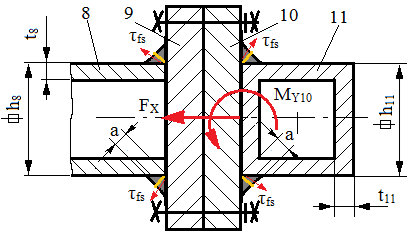

Fig. SUD-A.1.1.3.4.1 Schema de calcul



SUD-A.1.1.1.5 PROIECTAREA FORMEI TEHNOLOGICE



Tab. ACA.P.1.5.1  Parametri tehnologici şi de reprezentare

Fig. SUD-A.1.1.1.5.1 Reprezentarea simplificat pe desen a îmbinării

Recomandări pentru adoptarea parametrilor tehnologici şi de reprezentare:

-         sudura se va realza după contur închis;

-         după sudare se va aplica tratament termic de recoacere de detensionare



 SUD-A.1.1.1.6 VERIFICAREA MODELULUI CU PACHETUL MDESIGN



Preprocesarea modelului de calcul

  ®  ®®

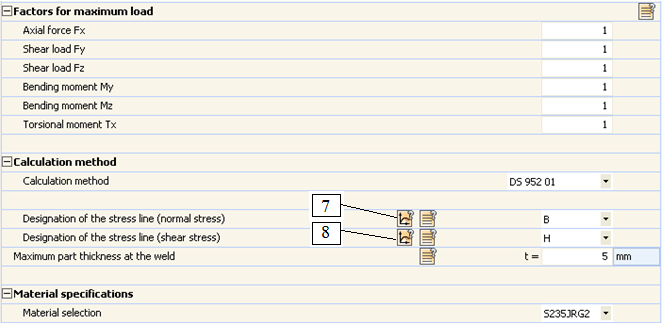

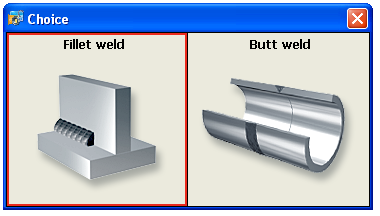

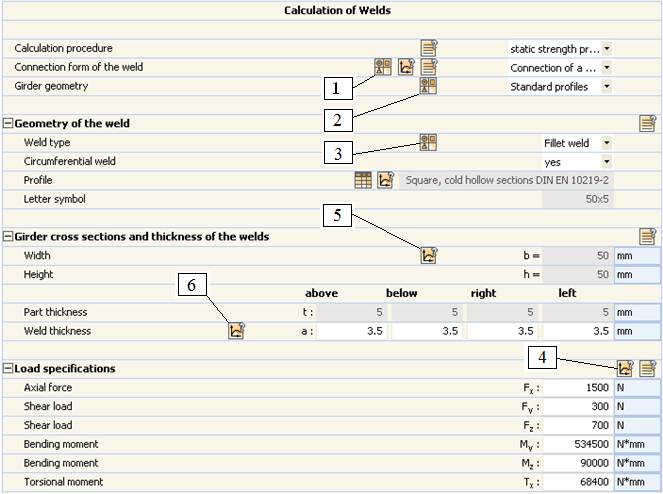

Introducerea datelor şi selectarea opţiunilor de calcul

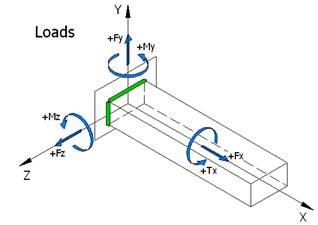

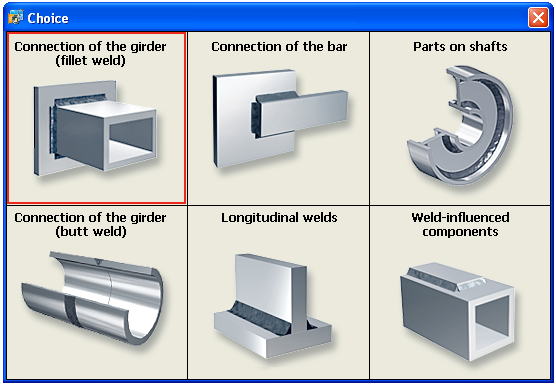

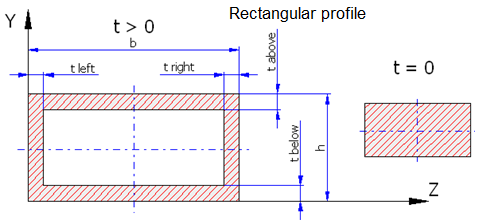

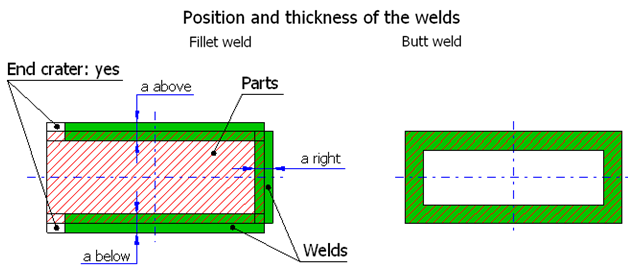

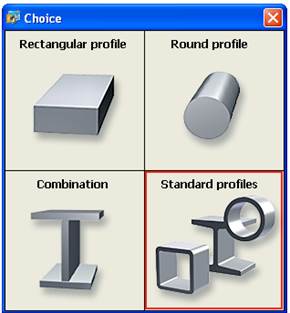

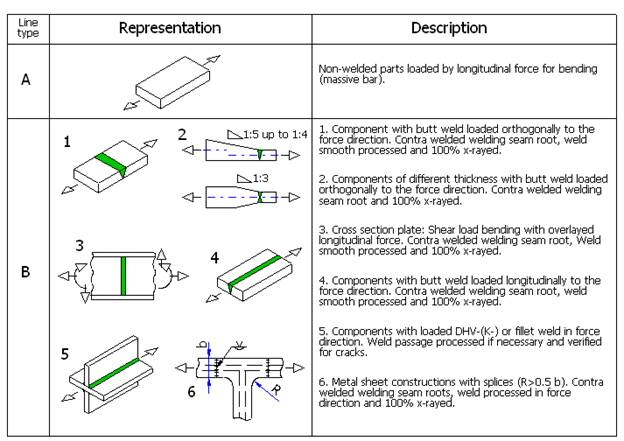

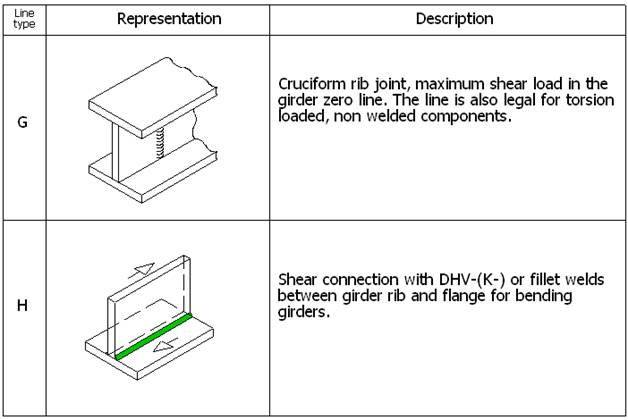

Date şi opţiuni directe

Date şi opţiuni auxiliare

















Rezolvarea modelului



Activeză butonul,

®

Corectare neconcordanţe sau erori în datele de intrare (numai dacă apar ferestre de avertzare)

®

®

®

Salvează modelul în format htm, fişerul SUD-MD.3

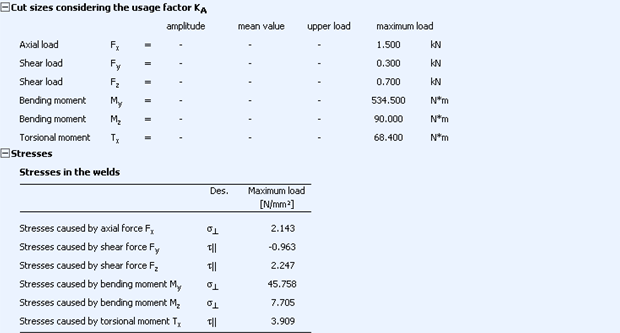

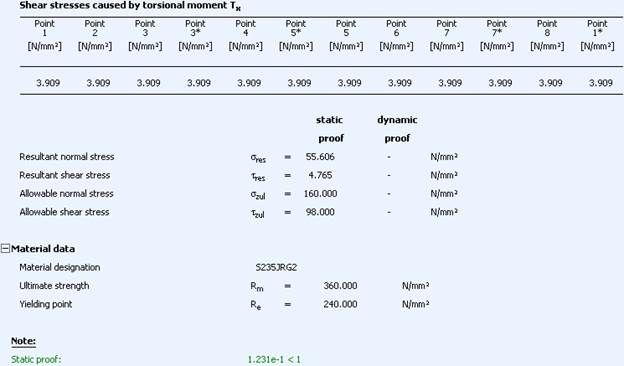

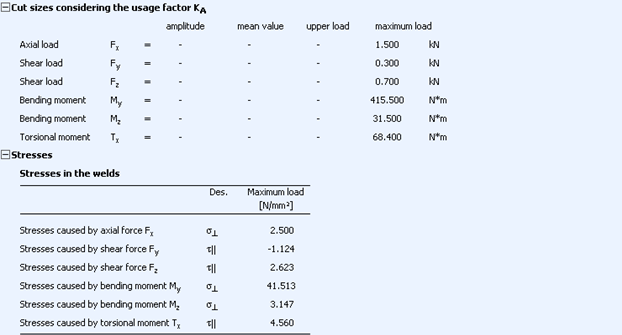

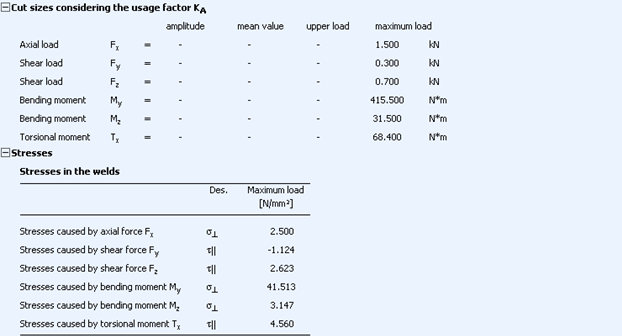

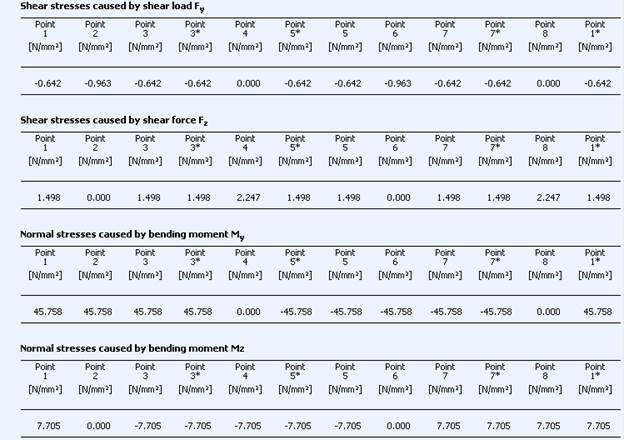

Postprocesarea rezultatelor



Obs. Din analiza datelor de mai sus precum şi a celor din fişierul SUD-MD.3 se verifică adoptările făcute în urma calculului calsic şi se reţin pentru proiectare celelalte date legate de calculul la oboseală şi la deformaţii care nu au putut fi determinate cu precizie prin metode clasice
