PRC-P.1.1 ANALIZA STRUCTURAL-CONSTRUCTIVĂ A PRODUSELOR MECANICE DE TIP STRUCTURI

PRC-P.1.1.1 FUNCŢII  ŞI  SPECIFICAŢII

	Tema de proiectare Să se proiecteze dipozitivul de remorcare cu funcţia globală de legare şi tractare a remorcilor şi  rulotelor de autovehiculele. Parametrii de intrare: forţele de interacţiune din cadrul cuplei sferice de remorcare Parametrii  de ieşire: forţele şi momentele din asamblărilre dispozitivului cu lonjeroanele şasiului. Tipul produsului: structură mecanică demontabilă fără mişcări relative între elementele componente Funcţiile produsului: Funcţia principală: transmiterea sarcinilor de la intrarea I la ieşirea E (fig. PRC-P.1.1.1) materializată de cele două asamblări cu lonjeroanele şasiului autovehiculului. Funcţii auxiliare: Specificaţii: respectarea prevederilor de interschimbabilitate cerute de standadele din domeniu; respectarea condiţiilor de protecţie a omului şi mediului
a
b

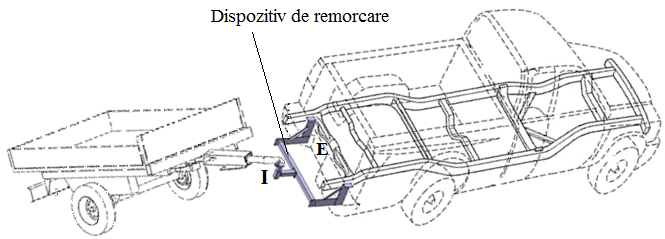

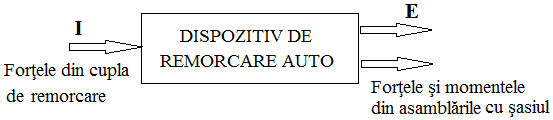

Fig. PRC-P.1.1.1.1 Dscriere generală a disozitivului de remorcare : a – schema de integrare; b – schema bloc

PRC-P.1.1.2 LISTA DE CERINŢE

Lista de cerinţe a. Forţele exterioare: FX , FY , FZ [N] b. Tipul sarcinii: statică sau variabilă c. Restricţii dimnesionale (fig. PRC-P.1.1.2): x1>0, x2<0, x3 <0; y1 > 0;  z1 < 0 sau z1 > 0, z2 > 0. d. Condiţii de funcţionare: temperatura, caracteristicile mediului în care funcționează e. Condiţii constructive: interschimbabilitatea şi modularizarea f. Condiţii de ecologie utilizarea de materiale şi tehnologii eco, reciclarea materialelor, protecţia vieţii

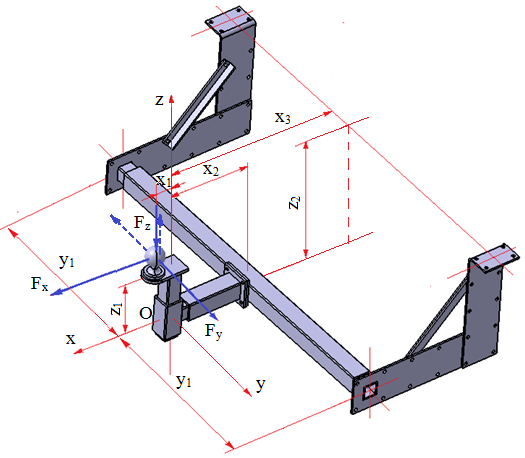

Fig. PRC-P.1.1.2.1 Definirea parametrilor geometrici globali

PRC-P.1.1.3 ANALIZA STRUCTURAL-CONSTRUCTIVĂ

a	b
c	d
e	f
g	h

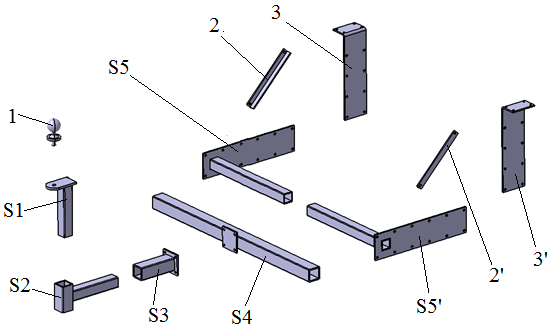

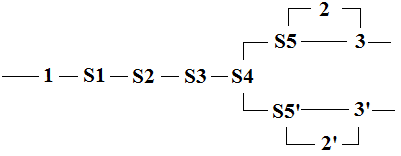

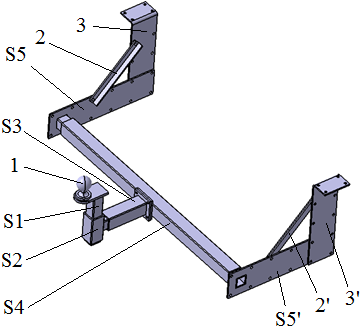

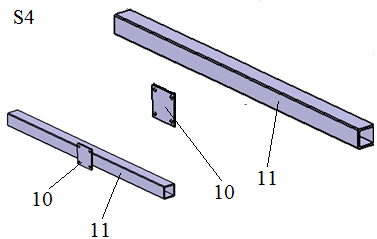

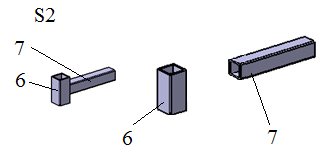

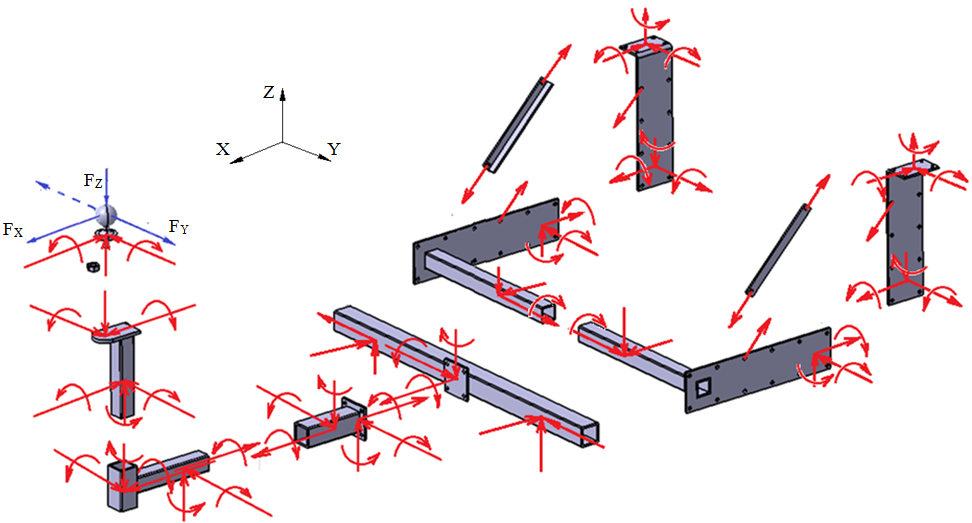

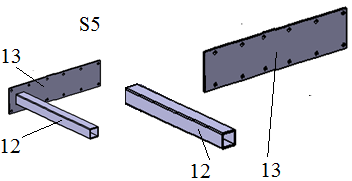

Fig. PRC-P.1.1.3.1 Divizarea structurii dipozitivului de remorcare: a – ansamblul; b – ansamblul explodat; c – schema structural-constructivă; d – subansamblul S1; e – subansamblul S2; f – subansamblul S3; g – subansamblul S4; g – subansamblul S5;

Tab. PRC-P.1.1.3.1 Elementele dispozitivului de remorcare

Nr. crt.	Codul subans.	Codul elem.	Tipul	Denumirea	Tratare în subcap.
1	A1	1	Coloană	Cârlig de remorcare	PCR-A.1.1.1
2	S1	4	Tirant	Tirant superior
3		5	Coloană	Coloană de remorcare
4	S2	6	Corp	Corp coloană
5		7	Tirant	Tirant inferior
6	S3	8	Corp	Corp tirant inferior
7		9	Flanşă	Flanşă faţă
8	S4	10	Flanşă	Flanşă spate
9		11	Bară	Bară centrală
10	S5	12 (12’)	Coloană	Coloană stânga/dreapta
11		13(13’)	Tirant	Tirant stânga/dreapta
12	A1	2 (2’)	Suport	Suport stânga/dreapta
13	A1	3 (3’)	Bară	Tirant de rigidizare stânga/dreapta

Obs.  Toate elemnetele sunt specifice şi au funcţia  parţială de transmitere a sarcinilor (forţe şi momente)

Tab. PRC-P.1.1.3.2 Legăturile elementelor dispozitivului de remorcare

Nr. crt.	Codul	Tipul	Denumirea	Tratare în subcap.
1	I	Demontabilă	Asamblare sferică
2	1-4 (1-S1)	Demontabilă	Asamblare cu şurub
3	4-5	Nedemontabilă	Îmbinare sudată
4	5-6 (S1-S2)	Demontabilă	Asamblare ţeavi pătrate Asamblare cu bolţ
5	6-7	Nedemontabilă	Îmbinare sudată
6	7-8 (S2-S3)	Demontabilă	Asamblare ţeavi pătrate Asamblare cu bolţ
7	8-9	Nedemontabilă	Îmbinare sudată
8	9-10 (S3-S4)	Demontabilă	Asamblare cu şuruburi
9	10-11	Nedemontabilă	Îmbinare sudată
10	11-12 (S3-S4)	Demontabilă	Asamblare ţeavi pătrate Asamblare cu bolţ
11	12-13	Nedemontabilă	Îmbinare sudată
12	13-2	Demontabilă	Asamblare cu şuruburi
13	13-3	Demontabilă	Asamblare cu şurub
14	2-3	Demontabilă	Asamblare cu şurub
15	E	Demontabilă	Asamblare cu şuruburi
