PRC-A PROIECTAREA CONSTRUCTIVĂ A STRUCTURILOR  PRODUSELOR MECANICE

 PCR-A.2 PROIECTAREA LEGĂTURILOR DINTTRE ELEMENTE

PCR-A.2.1 PROIECTAREA LEGĂTURILOR DINTRE ŢEVI CONCENTRICE

PCR-A.2.1.1 PROIECTAREA LEGĂTURII DINTRE ŢEVI PĂTRATE- CAZUL 1



CUPRINS

PRC-A.2.1.1.1 DATE DE PROIECTARE

PRC-A.2.1.1.2 ALEGEREA MATERIALULUI, TRATAMENTELOR TERMICE ŞI A TEHNOLOGIEI

PRC-A.2.1.1.3 ALEGEREA FORMEI CONSTRUCTIVE

PRC-A.2.1.1.4 SCHEMA DE CALCUL, DIMENSIONARE ŞI VERIFICARE

PRC-A.2.1.1.5 PROIECTAREA FORMEI TEHNOLOGICE

PRC-A.2.1.1.6 VERIFICAREA MODELULUI CU PACHETUL MDESIGN





PRC-A.2.1.1.1 DATE DE PROIECTARE



Tab. PRC-A.2.1.1.1.1 Definirea problemei de proiectare a asamblării ţevilor pătrate concentrice



Subtema de proiectare

Să se proiecteze legătura (asamblarea) a două ţevi pătrate concentrice, poziţiile 5 şi 6 din fig. PRC-A.2.1.1.1.1 cu funcţia principală de  transmitere prin formă  a sarcinilor:  FX, FY, FZ, MX6, MY6, MZ6.

Specificaţii impuse

a.        Forţele exterioare: FX = 1500 N, FY = 300, FZ = 700 N acţioneză la distanţele L1 = 48 mm; L2 = 80 mm; L3 = 180 mm;  se calculează momentele în centrul asamblării cu bolţ: MX6 = FY (L1 + L3) = 68400 Nmm, MY6 = FX (L1 + L3) + FZ L2 = 398000 Nmm, MZ6 = FY L2 = 24000 Nmm

b.        Tipul sarcinii: statică

c.         Date despre asamblare: ţeava pătrată interioară  are dimensiunea h5 = 40 mm şi grosimea t = 4 mm (subcap.  PRC-A.1.1.1);

d.        Tipul legăturii (asamblării), cu contact conform

e.         Condiţii de funcţionare: temperatura, T = - 30oC…40 oC; mediu de lucru exterior cu umezelă avansată

f.          Condiţii constructive: interschimbabilitatea şi modularizarea

g.        Condiţii ecologice: utilizarea de materiale şi tehnologii eco, reciclarea materialelor, protecţia vieţii

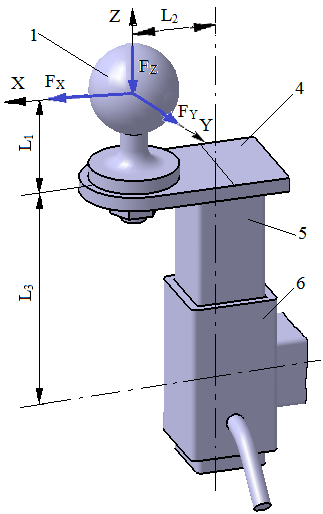

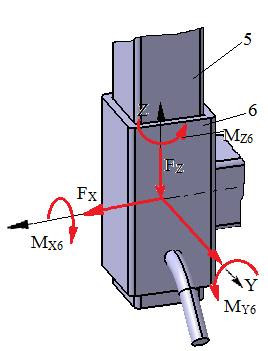

Fig. PRC-A.2.1.1.1.1 Schema funcţional-constructivă a asamblării (legăturii) ţeavă-teavă pătrată: a – integrare în ansamblu; b – schema de încărcare



PRC-A.2.1.1.2 ALEGEREA MATERIALULUI, TRATAMENTELOR TERMICE ŞI A TEHNOLOGIEI



Elementele 5 şi 6 sunt incluse în subansamble sudate şi deci pentru acestea s-a ales material sudabil, oţel S235, conform SR EN 10025-2 (STAS 500/2).



Tab. PRC-A.2.1.1.2.1 Date despre material

Materialul

Tratamentul termic

Duritatea [HB]

Tensiunea limită  de curgere

Rezistenţa la rupere, σr

S235 (OL37), SR EN 10025-2 (STAS 500/2)

-

-

s02 = 235 MPa

sr = 360 MPa



PRC-A.2.1.1.3 ALEGEREA FORMEI CONSTRUCTIVE



Caracteristici şi restricţii funcţionale şi constructive

-         pentru asigurarea funcţionării se impune realizarea contactului conform (pe suprafaţe mari) dintre ţevile 5 şi 6 care se realizează prin montajul cu joc al acestora.



Adoptarea parametrilor geometrici funcţionali şi constructivi:

-         ţeava pătrată interioară, dimensionată în subcap.  PRC-A.1.1.2, are dimensiunile h5 = 40 mm, t5 = 4 mm;

-         pentru asigurarea contactului conform dintre ţevile pătrate interioară şi exterioară  se adoptă dimensiunile ţevii exterioare (fer. PRC-M.2), h6 = 50 mm şi grosimea t6 = 5 mm.





Obs.

-          dimensiunile asamblării cu bolţ se vor determina în subcap. ASB-A.1.

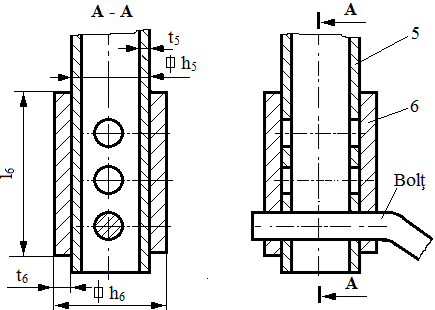

Fig. PRC-A.2.1.1.3.1 Parametrii geometrici ai asamblării



PRC-A.2.1.1.4 SCHEMA DE CALCUL, DIMENSIONARE ŞI VERIFICARE



a

b

c

d

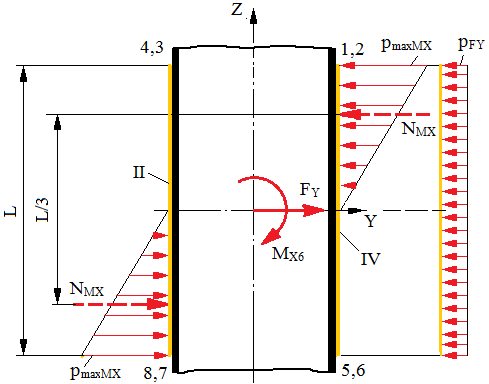

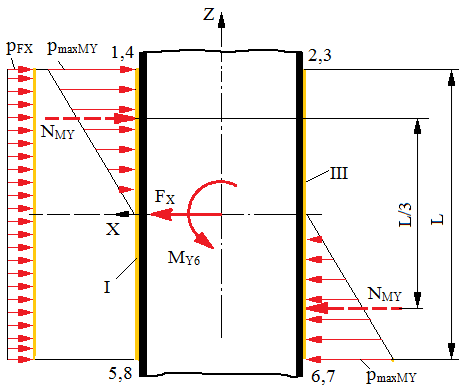

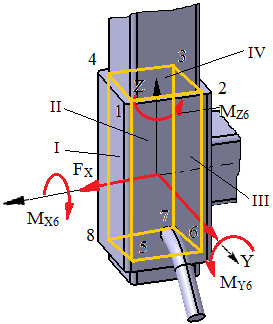

Fig. PRC-A.2.1.1.4.1 Schema şi modelul de calcul a asamblării: a – schema încărcării;  b – distribuţiile presiunilor generate de sarcinile FX  şi MY6 ; c – distribuţiile presiunilor generate de sarcinile FY  şi MX6 ;d – distribuţiile presiunilor generate de momentul de răsucire MZ6

Ipoteze de calcul şi solicitări (fig. PRC-A.2.1.1.4.1):

-       transmiterea forţelor FX, FY şi a momentelor MX6 şi MY6 de la ţeava 5 la ţeava 6 se  face prin contactul direct dintre cele două ţevi montate cu joc (distribuţie liniară a presiunilor de contact) după suprafeţele dreptunghiulare I, II, III şi IV;

-       transmiterea forţei FZ de la ţeava 5 la ţeava 6 se face printr-un bolţ montat cu joc în ţeava 5 şi cu strângere mică în ţeava 6 ;

-       Forţele FX şi FY generează pe suprafeţele de contact I şi, respectiv, II presiuni de strivire (pFX, pFX) distribuite uniform;

-       momentele MX6 şi MY6 generează pe suprafeţele de contact I, III şi, respectiv, II, IV presiuni de strivire distribuite liniar cu maximele pmaxMX şi, respectiv, pmaxMY;

-       momentul MZ6 generează pe suprafeţele de contact I, II, III şi IV presiuni de strivire distribuite liniar cu maximul pmaxMZ;

-       pentru calculul asamblării nu se consideră găurile pentru bolţ.

Date  cunoscute:

-         despre încărcare: FX = 1500 N,  FY = 300 N – forţe normale, FZ = 700 N forţă axială;  MX6 = 68400 Nmm, MY6 = 398000 Nmm – momente transversale (de încovoiere), MZ6 = 24000 Nmm – momentul axial (de torsiune)

-         despre forme şi dimensiuni: dimensiunile alezajului pătrat, H  = h6 = 40 mm, lungimea L = l6 cu valoare necunoscută; grosimea ţevii  interioare, t5 = 4 mm,  şi respectiv exterioare t6 = 5 mm;

-         despre materiale: 02 = 235 MPa – tensiunea limită de curgere a materialului ţevilor; σas = 60…80 MPa tensiunea admisibilă la strivire (se adoptă, σas = 60 MPa); τaf = 50…60 MPa tensiunea admisibilă la forfecare (se adoptă, τaf = 60 MPa)

Relaţii de calcul:

Presiuni de contact

-       presiunile de contact pe suprafaţele I şi II generate de forţele FX şi respectiv FY (fig. PRC-A.2.1.1.4.1,b,c) sunt:

    ‚               (PRC-A.2.1.1.4.1)



‚                (PRC-A.2.1.1.4.2)



-       presiunile maxime de contact pe suprafeţele I, III şi II, IV generate de momentele MY6 şi respectiv MX6 (fig. PRC-A.2.1.1.4.1,b,c) sunt:

                   (PRC-A.2.1.1.4.3)



şi, respectiv,

 .              (PRC-A.2.1.1.4.5)

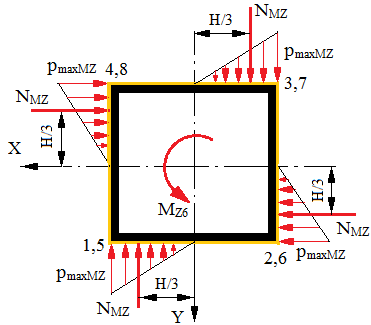

-       presiunea maximă de contact pe suprafeţele I, II, III, IV generată de momentul MZ6 (fig. PRC-A.2.1.1.4.1,d)

     .                 (PRC-A.2.1.1.4.6)



Condiţia de rezistenţă la strivire a asamblării ţevilor

Presiunile de contact maxime, obţinute prin însumarea presiunilor determinate de sarcinile exterioare, se limitează la valoarea tensiunii admisibile de strivire a materialelor în contact,

      =



       = ,            (PRC-A.2.1.1.4.7)



Dimensionare asamblare (legătură)  ţeavă-ţeavă

Din relaţia, PRC-A.2.1.1.4.7,   considerând H cunoscut, se obţin ecuaţiile,

                        (PRC-A.2.1.1.4.8)



                        (PRC-A.2.1.1.4.9)



care după înlocuirea valorilor parametrilor cunoscuţi devin,

,



.



şi au soluţiile  pozitive maxime  = 45,30 mm şi respectiv  = 18,92 mm; se adoptă  L = 60 mm







PRC-A.2.1.1.5 PROIECTAREA FORMEI TEHNOLOGICE



Tab. PRC-A.2.1.1.5.1 Parametrii tehnologici şi de reprezentare

Fig. PRC-A.2.1.1.5.1 Parametri tehnologicie  şi constructivi

Recomandări pentru adoptarea parametrilor tehnologici şi de reprezentare:



-         diametrul alezajului , D5 = 10 mm se determină ca urmare a calculului asamblării cu bolţ din subcap. ASB-A.2.1

-         gaura de bolţ se aplică la partea inferioară la distanţa 1,5D5;

-         ajustajul gaură-bolţ H12/h10;

-         rugozitatea suprafeţelor frontale Ra = 6,3 µm; rugozitatea alezajului Ra = 3,2 µm



 PRC-A.2.1.1.6 VERIFICAREA MODELULUI CU PACHETUL MDESIGN



Verificarea modelului se face  combinat cu modelul coloanei superioare în aplicaţia PRC-A.1.1.2.
