Fer. AFS-P.8 Formele şi dimensiunile şaibelor de siguranţă (extras din STAS 5815-77) pentru piuliţe canelate (pentru rulmenţi)

Scop: asigurarea împotriva deşurubării piuliţelor canelate (pentru rulmenţi) (fig. AFS-P.8-1).

Se cunosc: dimensiunea nominală d (fig. AFS-P.8-1).

Se determină: dimensiunile din tab. AFS-P.8-1

Notare în desenele de ansamblu:

Şaibă seria d STAS 5815-77 (ex. Şaibă MB 20 STAS 5815-77)

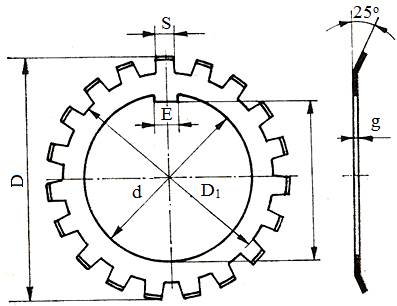

Fig. AFS-P.8-1

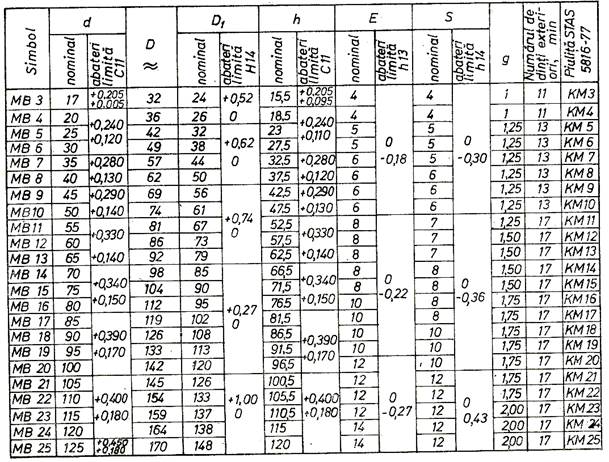

Tab. AFS-P.8-1
