Fer. AFS-P.7 Formele şi dimensiunile piuliţelor canelate pentru rulmenţi (extras din STAS 5816-77)

Scop: fixarea axială a rulmenţilor dar şi a altor elemente (roţi dinţate, semicuplaje etc.) (fig AFS-P.7-1).

Se cunosc: dimensiunea nominală d şi pasul filetului p (fig. AFS-P.7-1).

Se determină: dimensiunile piuliţei canelate din tab. AFS-P.7-1

Notare în desenele de ansamblu:

Piuliţă Seria Dimensiunea nominală d STAS 5816-77

(ex. Piuliţă KM 30 STAS 5816-77)

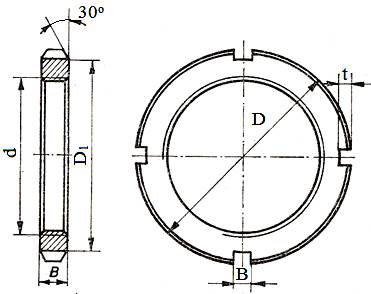

Fig. AFS-P.7-1

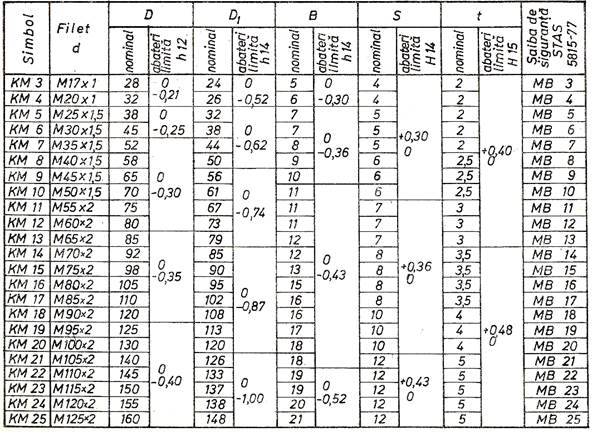

Tab. ARD-P.7-1
