Fer. AEV-P.2.3 Aspecte generale privind geometria angrenajelor conice cu dantură curbă [Moldovean, 2002]

Se cunosc: felul danturii curbe

Se determină: din tab AEV-P.2.3-1 modulul frontal exterior, m_e, pentru dantura în arc de cerc; din tab AEV-P.2.3-2 modulul normal median, m_mn, pentru dantura eloidă

Tab. AEV-P.2.3-1 Parametrii geometrici principali ai capetelor portcuţite pentru prelucrarea danturii în arc de cerc (Gleason, fig. AEV-P.2.3-1) [Moldovean, 2002]

Diametrul normalizat al capului portcuţite dc [mm]	Raza exterioară a roţii plane Re [mm]	Modulul frontal exterior me [mm]
88,9	20…40	3,5
	35…65
152,4	30…70	4,5
	60…100	5
228,6	60…120	6,5
	90…160	7,5
	90…160	8
304,8	90…180	9
	140…210	10
	140…210	11
457,2	160…240	12
	190…320	14
	190…320	15
	320…420	15

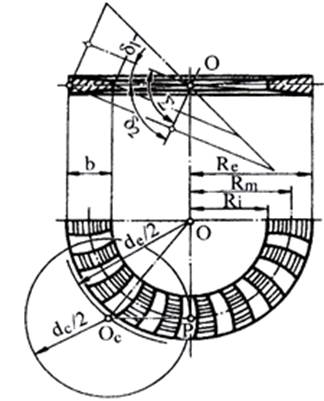

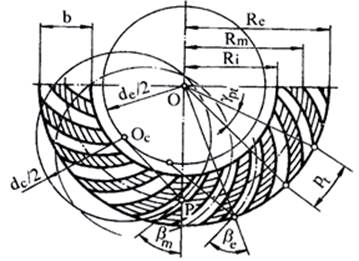

Fig. AEV-P.2.3-1

Tab. AEV-P.2.3-2 Parametrii geometrici principali ai capetelor portcuţite pentru prelucrarea danturii eloide (Oerlikon-Spiromatic nr. 2 de tip TC, fig. AEV-P.2.3-2) [Moldovean, 2002]

Modulul nominal al capului portcuţite mc [mm]	Limitele modulului normal median obţinut, mmn [mm]	Raza nominală de aşezare a cuţitelor rc [mm]
2,65	2,35…3,00	36
3,00	2,65…3,35	40
3,35	3,00…3,75	45
3,75	3,35…4,25	51
4,25	3,75…4,75	57
4,75	4,25…5,30	64
5,30	4,75…6,00	72
6,00	5,30…6,70	80
6,7	6,00…7,50	90
7,5	6,70…8,50	101

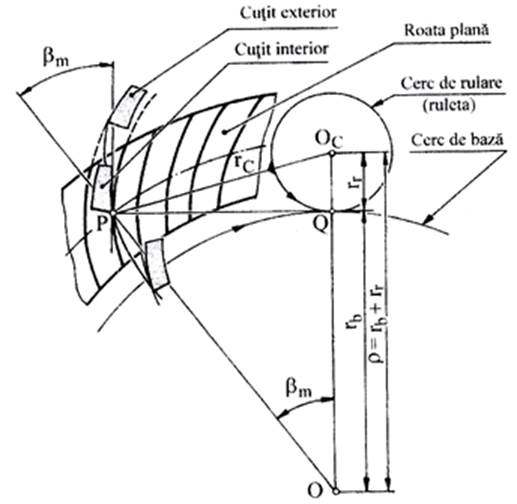

Fig. AEV-P.2.3-2
