Fer. AAB-P.1 Inele elastice de rezemare pentru arbori şi alezaje

(extras din STAS 5848/2-73 şi, respectiv, STAS 5848/3-73)

Scop: Fixarea axială a unor elemente de maşină (roţi dinţate, semicuplaje, rulmenţi etc.) Se cunosc: diametrul arborelui d (fig. AAB-P.1-1, d); forţa axială de preluat.

Se determină: dimensiunile inelului pentru arbore (fig. AAB-P.1-1) sau pentru alezaj (fig. AAB-P.1-2) din tab. AAB-P.1-2 sau, respectiv, tab. AAB-P.1-2.

Notare în desenele de ansamblu:

Inel elastic d STAS 5848/2-73 (ex. Inel elastic 30 STAS 5848/2-73), pentru inelele elastice de rezemare pentru arbori.

Inel elastic d STAS 5848/3-73 (ex. Inel elastic 40 STAS 5848/3-73), pentru inelele elastice de rezemare pentru alezaje

a		b
Inelul deformat în vederea asamblării	Canalul din arbore		Reprezentare în desenul de ansamblu
c	d		e
Fig. AAB-P.1-1

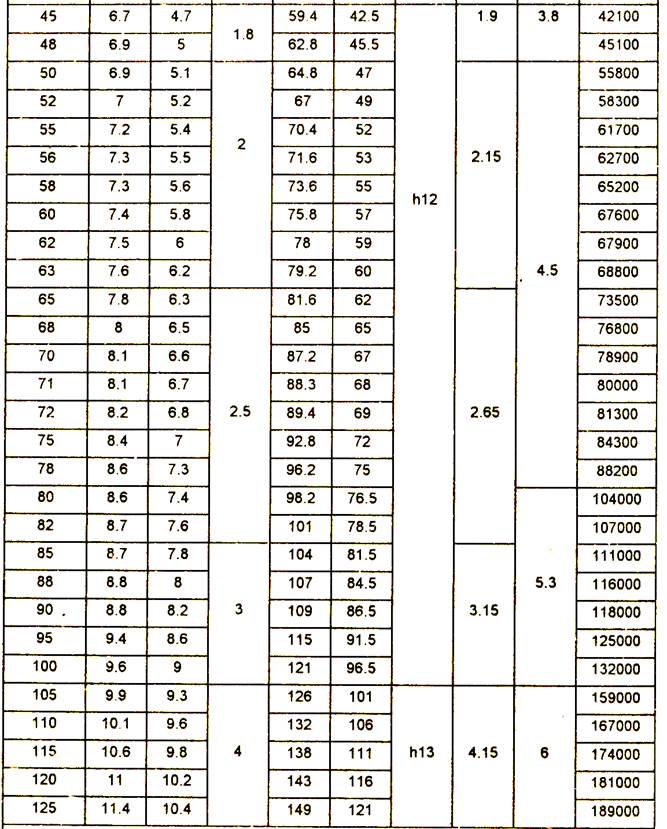

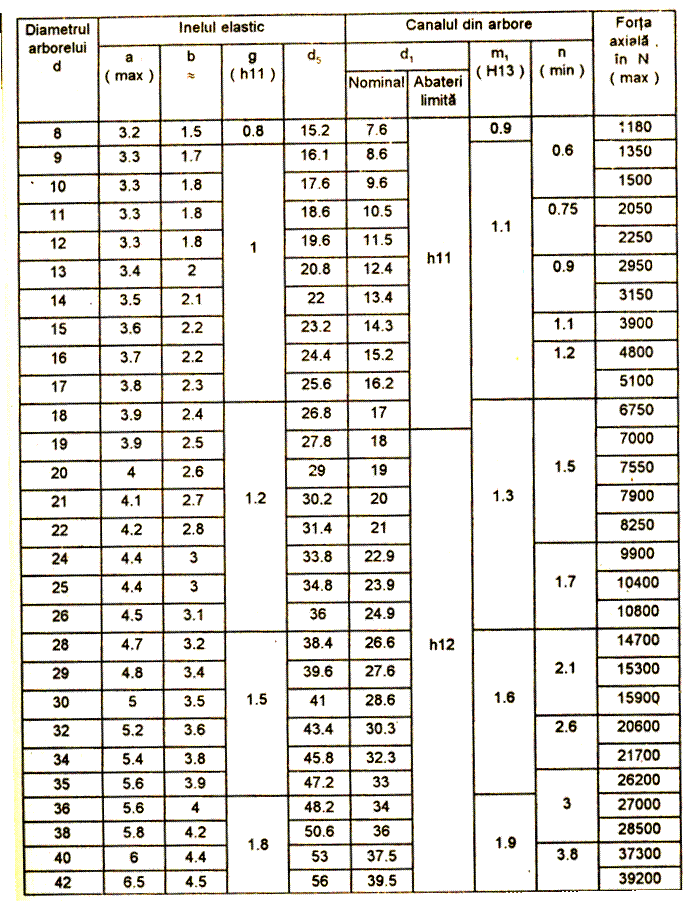

Tab. AAB-P.1-1

Pentru d 165		Pentru d 170
a		b
Inelul deformat în vederea asamblării	Canalul din arbore		Reprezentare în desenul de ansamblu
c	d		e

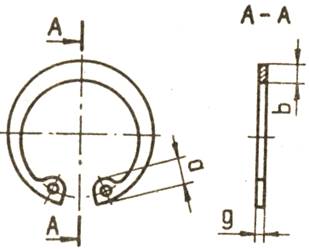

Fig. AAB-P.1-2

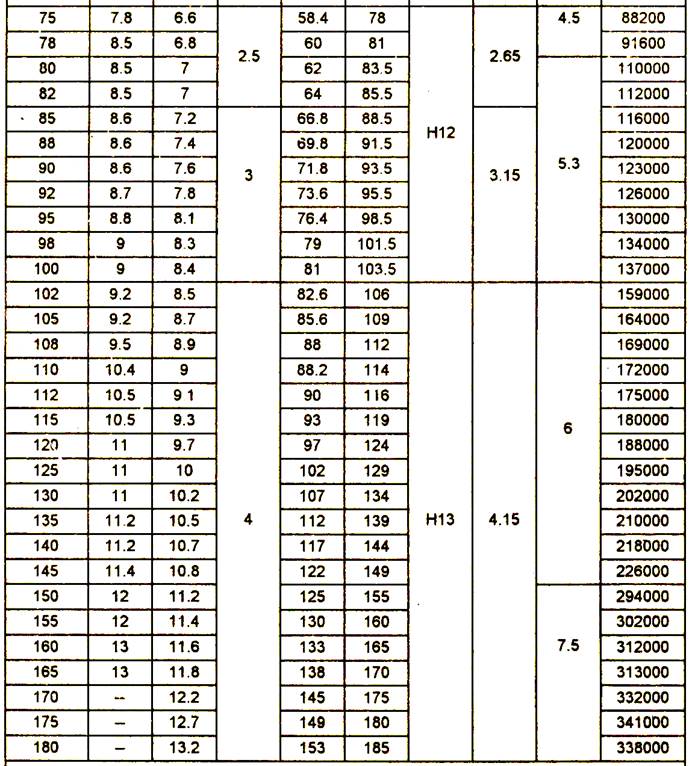

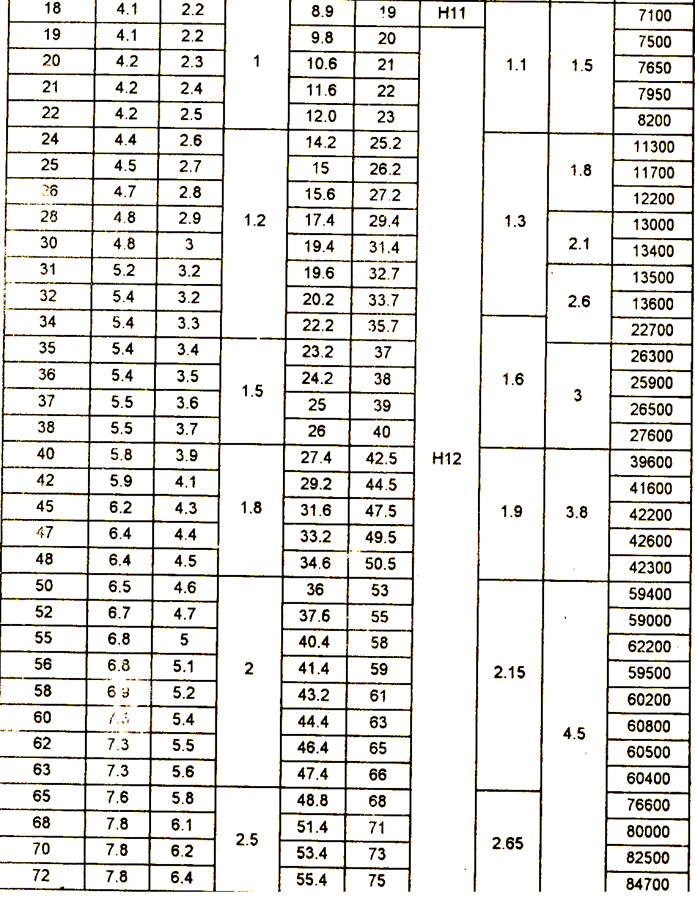

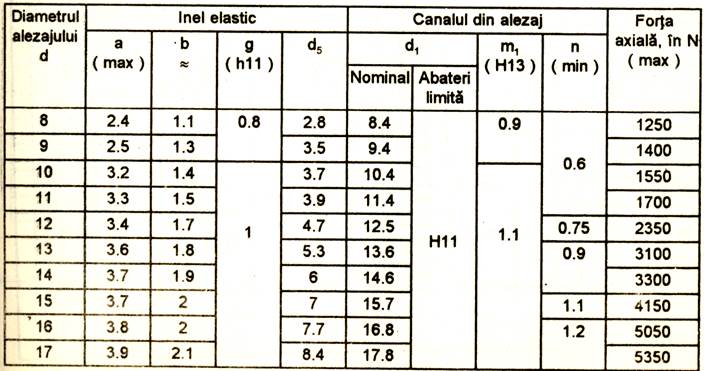

Tab. AAB-P.1-2
