Subcap.8.2 Calculul asamblărilor cu pene paralele

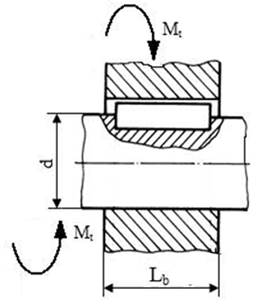

Schema de calcul Date cunoscute: Mt [Nmm] – momentul de torsiune transmis; d [mm] – diametrul arborelui; Lb [mm] – lungimea butucului.
Relaţii de calcul
Calcul lungimii necesare, lc (Calc.8.1.1)	Determinarea numărului de pene
= pentru asamblare fixă, sau = , pentru asamblare mobilă	lc £ Lb, se adoptă o singură pană; Lb < lc £ 2Lb, se adoptă două pene dispuse la 180^o; 2Lb < lc £ 3Lb, se adoptă trei pene dispuse la 120^o(caz nerecomandat în practică). În cazul în care 2Lb < lc, sunt posibile două variante: a. se măreşte diametrul arborelui şi se reia calculul; b. se alege altă asamblare cu capacitate portantă mai mare (de ex. asamblare prin caneluri)
Calculul lungimii penei, l = lc + b, pentru pană cu forma de tip A; l = lc, pentru pană cu forma de tip B; l = lc + b/2, pentru pană cu forma de tip C. Alegerea lungimii penei l din STAS (Anexa.8.1.2)
Verificarea penei la forfecare (opţional), τf = ≤ τaf (Calc.8.1.2)
