Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov

Subcap.7.3 Forţele din angrenajul cilindric cu dantură înclinată

Schema de calcul a forţelor

e

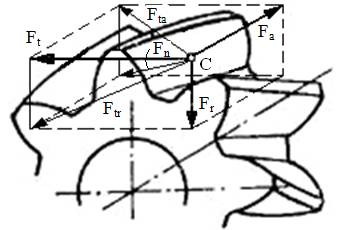

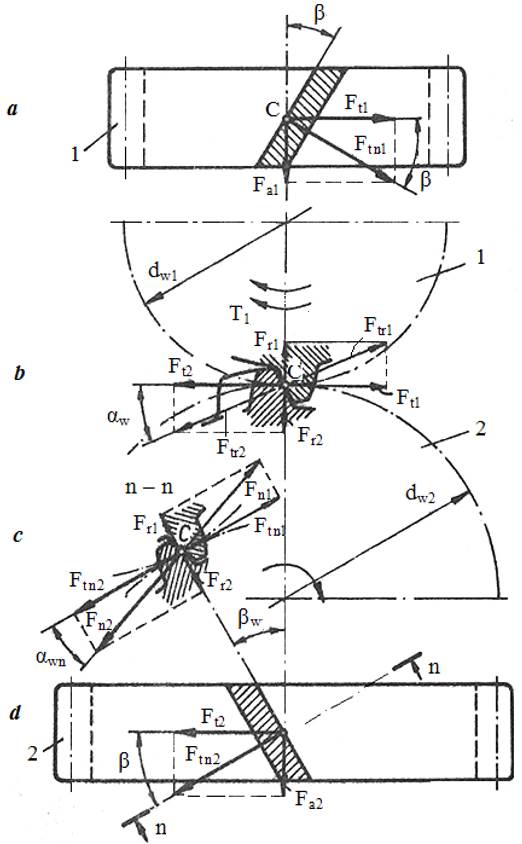

Forţele din angrenajul cilindric cu dantură înclinată: a – în plan axial pentru pinion, b – în plan frontal pentru angrenaj; c – în plan normal pentru angrenaj; d - în plan axial pentru roată; e – vedere spaţială

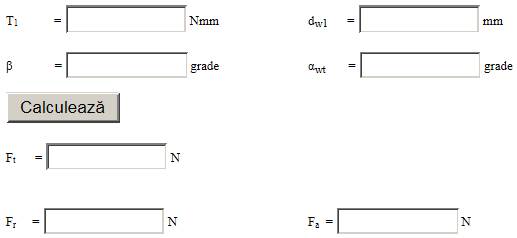

Relaţii de calcul a forţelor (Calc.7.2.2)

Forţa tangenţială [N]	Forţa radială [N]	Forţa axială [N]
Obs. - T1 = Mti = Mt1 (momentul de torsiune al pinionului); - pentru angrenajul cu dantură dreaptă se consideră, β = 0; - Ft1 = Ft2 = Ft, Fr1 = Fr2 = Fr, Fa1 = Fa2 = Fa.
