Mogan Gh.L, Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov

Subcap.7.1 Schema forţelor din angrenajul cilindric al RCil H

Direcţiile şi sensurile forţelor din angrenajul cilindric (Anexa.7.1.1)

Forţa tangenţială: direcţie tangentă la cercurile de rostogolire; sensul opus vitezei (forţă rezistentă), pentru roata conducătoare, şi acelaşi sens cu viteza (forţă motoare), pentru roata condusă.

Forţa radială: direcţie radială; sensul spre centrul roţii.

Forţa axială: direcţie axială; sensul determinat de direcţia de înclinare a dintelui şi de sensul de rotaţie al roţii.

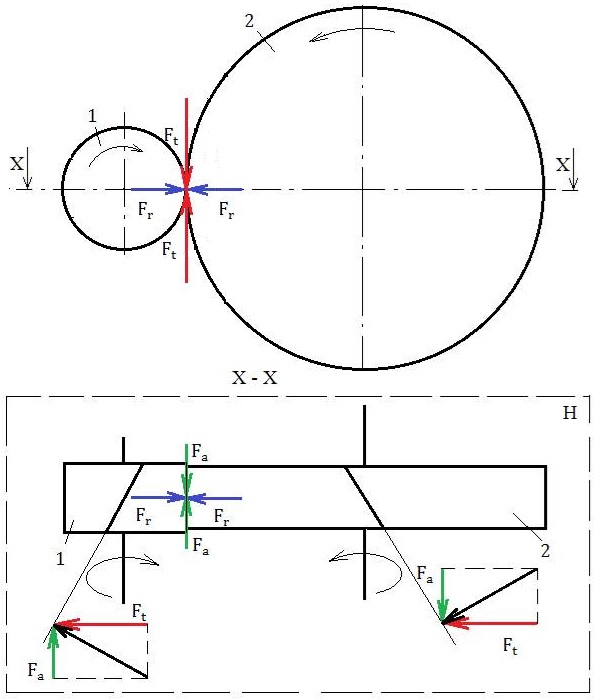

Etapele de obţinere a schemei forţelor din angrenajul cilindric

a. reprezentarea angrenajului într-o vedere principală ce conţine roţile (pinion şi roată) în plan frontal;

b. reprezentarea angrenajului în secţiunea (X-X) prin planul H (orizontal);

c. marcarea în vederea principală şi în secţiune a sensurilor de rotaţie ale roţilor;

d. marcarea forţelor tangenţiale;

e. marcarea forţelor radiale;

f. marcarea forţelor axiale.

Semnificaţiile notaţiilor:

Angrenaj cilindric: 1 – pinion cilindric; 2 – roată cilindrică.

Forţe în angrenajul cilindric: F_t – forţa tangenţială; F_r – forţa radială; F_a – forţa axială
