Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov

Subcap.6.5 Parametri de execuţie şi montaj a angrenajului şi roţilor

Toleranţe, ajustaje şi abateri tehnologice

Alegerea jocului minim necesar (fig. a, b) Valoarea jocului minm necesar, = (0,01…0,03) mn [mm]. Pentru transmisii lente se aleg valori din prima parte a intervalului, iar pentru transmisii rapide din cea de-a doua parte. Valori reduse ale jocului în condiţii de execuţie şi montaj cu abateri mari, precum şi/sau la variaţii de temperatură mari pot conduce la funcţionarea necorespunzătoare chiar şi la blocarea angrenajului. Pe de altă parte, un joc de flanc mare, în special, în condiţii de încărcare cu sarcini alternative conduce la solicitări suplimentare, vibraţii şi zgomote. Alegerea jocurilor, toleranţelor şi ajustajelor (Anexa.6.2.5.1): jocul minim normal, jnmin (fig. a); toleranţa bătăii radiale, Fr ; abaterea minimă a cotei peste dinţi, Ews (fig. d); toleranţa cotei peste dinţi, Tw (fig. d); abaterea minimă a grosimii dinţelui pe coarda constantă, Ecs (fig. e); toleranţa grosimii dintelui pe coarda constantă, Tc (fig. e); abaterile limită ale distanţei dintre axe, fa (fig. c).
a	b
c
		d	e

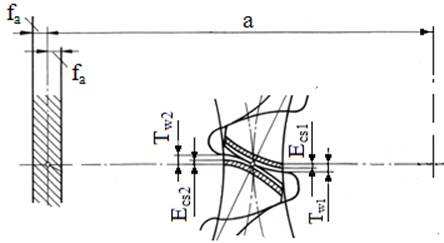

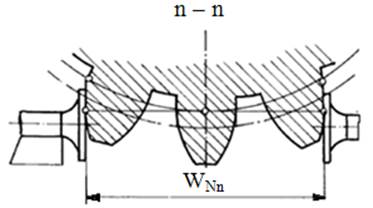

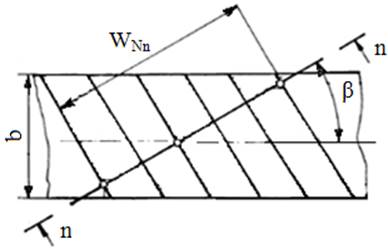

a – jocul dintre flancuri în plan frontal şi normal; b - jocul radial; c – abaterile şi toleranţele (grosimii dintelui şi distanţei dintre axe) d – cota peste N dinţi; e – coarda constantă

Specificaţii înscrise în desenele de execuţie ale roţilor (v. Ex.16.1; Ex.16.2)

Cote dimensionale (fig. f, g): diametrul cercului de cap, d_a; diametrul cercului de picior, d_f (opţional); lăţimea danturii pinionului, b₁; lăţimea danturii roţii, b₂; lăţimea butucului, L_b .

Simboluri ale abaterilor de poziţie (fig. f, g): bătaia radială (concentricitatea) a danturii (suprafaţa cilindrului de divizare) în raport cu suprafaţa (suprafeţele) de rezemare de rotaţie, marcate cu A sau cu A şi B; bătaia frontală a suprafeţelor de rezemare axială în raport cu suprafaţa (suprafeţele) de rezemare de rotaţie simbolizate şi marcate cu A sau A şi B.

Simbolul asociat calităţii suprefeţelor flancurilor (fig. f, g)

f g

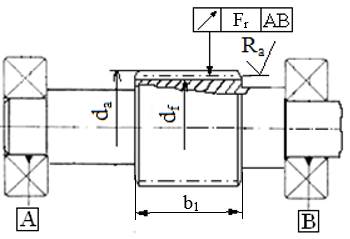

f – specificaţii pentru pinion; g - specificaţii pentru roată

Specificaţii înscrise tabelar în desenul de execuţie sau ataşat (v. Ex.16.1; Ex.16.2)

Modulul normal, m_n; modulul frontal, m_t; numărul de dinţi, z; unghiul de înclinare, β; direcţia înclinării dinţilor (dreapta sau stânga); profilul de referinţă; coeficientul deplasării profilului, x; treapta de precizie şi jocul, conform STAS 6273; lungimea peste N dinţi, W_Nn; diametrul de divizare, d; înălţimea dintelui, h; toleranţe şi abateri.

Obs. Marcarea abaterilor cotei peste N dinţi, coardei constante şi distanţei dintre axe: , , a±f_a; pentru valorile parametrilor N, W_Nn şi (v. Ex.6.1)

Măsurarea cotei peste N dinţi şi a coardei constante

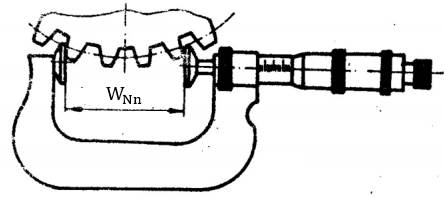

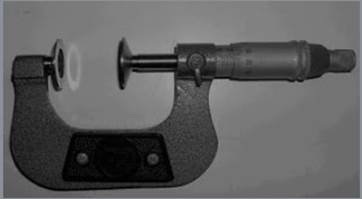

Măsurarea cotei peste N dinţi cu micrometrul pentru roţ dinţate

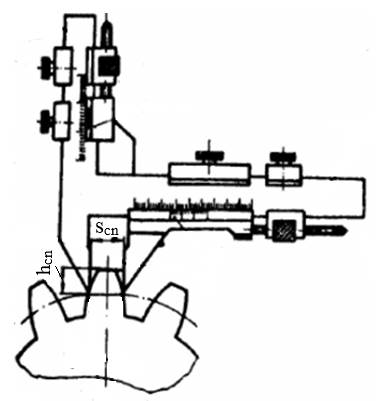

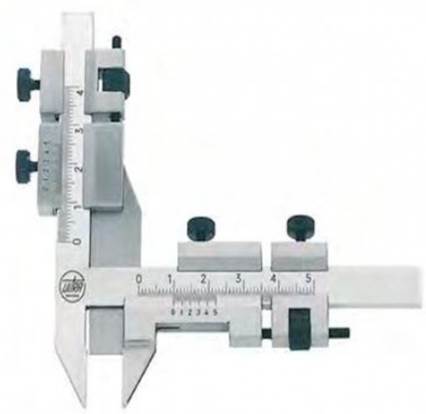

Măsurarea coardei constante cu şublerul pentru roţi dinţate
