Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov

Subcap.6.2 Alegerea procedeelor de prelucrare şi de lubrifiere (ungere)

Viteza periferică a roţilor în polul angrenării

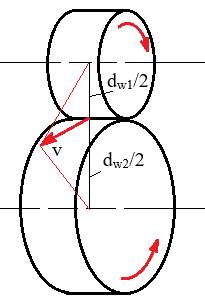

Schema de calcul a vitezei periferice pentru angrenajul cilindric

Relaţia de calcul a vitezei periferice

[m/s], (Calc.6.2.1)

unde: d_w1 [mm] reprezintă diametrul de rostogolire al pinionului cilindric şi n_p [rot/min] – turaţia pinionului.

Alegerea treptei de precizie şi procedeului de prelucrare (Anexa.6.1.2.1)

Treapta de precizie în care se execută roţile dinţate se alege în funcţie de tipul danturii (dreaptă sau înclinată) şi viteza periferică. Procedeul de prelucrare se adoptă în vederea asigurării execuției danturii roții în treapta de precizie aleasă.

Alegerea rugozităţilor (Anexa.6.1.2.2)

Rugozităţile flancurilor active (R_{a_f}) şi a zonelor de racordare (R_{a_r}) se aleg în funcţie de procedeul de prelucrare adoptat.

Alegerea tipului lubrifiantului (uleiului) şi vâscozităţii acestuia (Anexa.6.1.2.3)

Lubrifiantul pentru transmisiile cu angrenaje se alege în funcţie de destinaţia transmisiei, viteza periferică, tipul oţelului şi tratamentului termic sau termochimic aplicat
