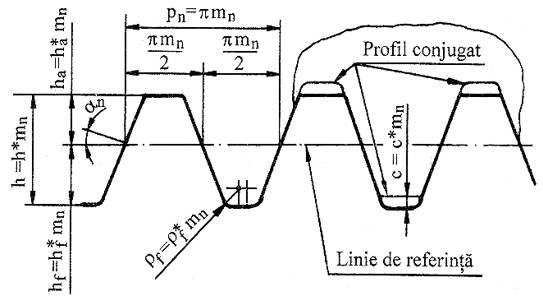

Parametri geometrici ai profilului (cremalierei)
de referință
|
|

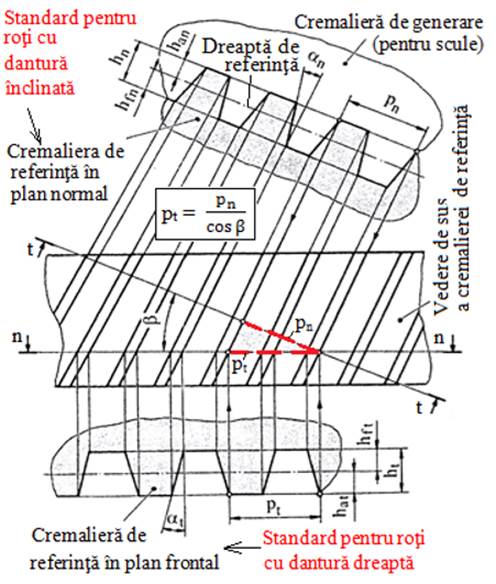

Profile (cremaliere)
de referință pentru danturile drepte și înclinate ale roților cilindrice
Parametri cremalierei de referință pentru
danturile roților cilindrice
|
|
Unghiul de presiune în plan normal
|
|
|
Coeficientul înălțimii capului dintelui
|
|
|
Coeficientul înălțimii capului dintelui
|
|
|
Raza de racordare la piciorul dintelui
|
|
|
Obs. Valorile parametrilor αn,  ,  și  corespund cremalierei de referință
standard
|
|
Modelul
geometric al angrenajului și roților
|
|

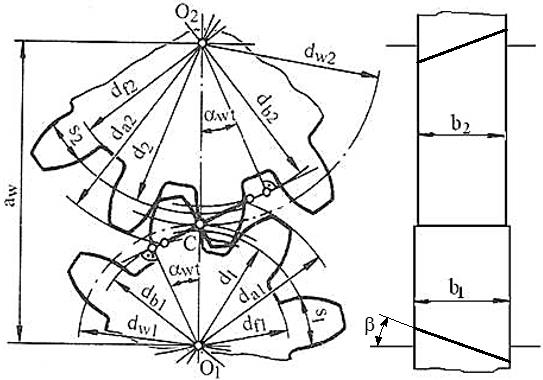

Schema modelului
geometric
|
|
|
|
Date cunoscute
z1,2 numerele de dinți ai
pinionilui pinionului și roții; β unghiul de înclinare a danturilor;
aw distanța dintre axe (impusă); mn modulul
normal (standardizat); xn1,2 coeficienții deplasărilor de
profil ale pinionului și roții; ψd (b/d1)
factorul de lățime al danturii
|
|
Parametri geometrici ai angrenajului (Calc.6.2.1.1)
|
|
Distanța dintre axe de referință
|
|
|
Unghiul
de presiune în plan
frontal
|
|
|
Unghiul
real de angrenare în
plan frontal (pentru cazul
a ≠ aw, aw
impus)
|
|
|
Unghiul
real de angrenare în plan normal
|
|
|
Modulul frontal
|
m =
|
|
Parametri geometrici ai roților (Calc.6.2.1.1)
|
|
Diametrele cercurilor de divizare
|
|
|
Diametrele cercurilor de bază
|
|
|
Diametrele cercurilor de rostogolire
|
|
|
Diametrele cercurilor de picior
|
|
|
Diametrele cercurilor de cap
|
|
|
Lățimile
roților
|
b = ψd d1; b2 = b;
b1 = b2 + 4
6 mm
|
|
Unghiurile de înclinare a dinților
pe cercul de cap
|
|
|
Unghiurile de presiune pe cercul de cap
|
|
|
Grosimile dinților pe cercul de divizare în plan frontal
|
|
|
Grosimile dinților pe cercul de cap în plan normal
|
|
|
Parametri geometrici de control pentru
măsurarea conformităților la execuție (Calc.6.2.1.1)
|
|

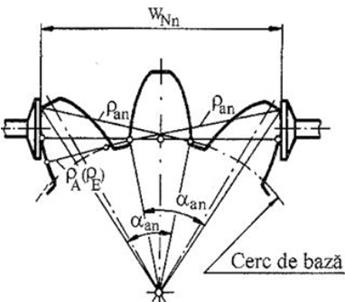

Scheme de calcul a
parametrilor cotei peste dinți și coardei constante

|
|
Numărul de dinți pentru măsurarea lungimii peste dinți
|
(pentru măsurare se consideră N1,2
numere naturale, rotunjirea se face prin considerarea celei mai apropiate valori)
|
|
Lungimea (cota) peste N1,2
dinți în plan normal
|
|
|

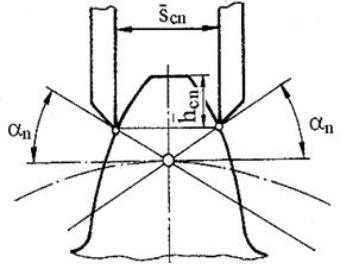

Coarda
constantă a dintelui
|
|
|
Înălțimea la coarda constantă
în plan normal
|
|
|
Parametri geometrici de verificare
a restricțiilor funcțional-constructive
(Calc.6.2.1.1)
|
|
Gradul
de acoperire în plan frontal
|
|
|
Gradul
de acoperire suplimentar
|
|
|
Gradul
de acoperire total
|
|
|
Restricții de evitare a funcționării
neuniforme
|
εαmin ≤ εα < εαmax
, în care:
εαmin
= 1,1, pentru angrenaje
lente;
εαmin
= 1,3, pentru angrenaje
exterioare rapide;
εαmax
= 2
(valoare teoretică)
|
|
Restricții de evitare a ascuțirii
dinților
|
san1,2
≥ 0,25 mn, pentru roți din oțeluri de îmbunătățite
san1,2
≥ 0,4 mn, pentru roți din oțeluri cementate sau călite superficial
|
|
Restricții de evitare a interferenței
dinților
|
xn1,2
≥ xn
min1,2
, unde
;
zmin=17, caz teoretic; zmin=14,
caz practic
|
|

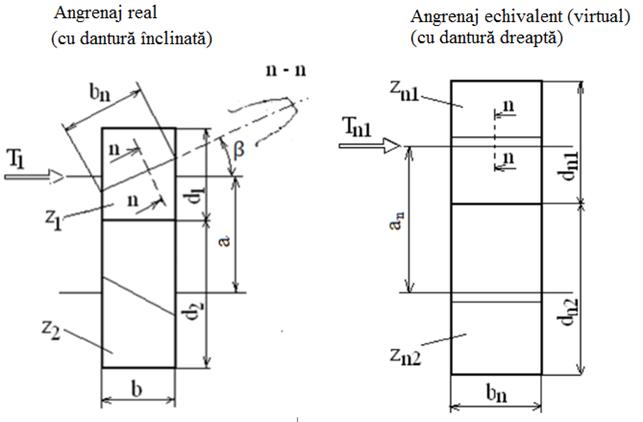

Parametri geometrici principali ai roților echivalente
și angrenajului echivalent (virtual) (Calc.6.2.1.1)
|
|
|
|
Numerele de dinți ai roților echivalente
|
|
|
Diametrele cercurilor de divizare
ale roților echivalente
|
|
|
Diametrele cercurilor de bază
ale
roților echivalente
|
|
|
Diametrele cercurilor de cap ale
roților echivalente
|
|
|
Distanța dintre axe a angrenajului echivalent
|
|
|
Gradul
de acoperire al angrenajului echivalent
|
|
|
|
|
