Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor cilindrice. Universitatea Transilvania din Brașov

Subcap.4.3.2 Alegerea montajelor rulmenților

Funcţiile principale ale montajelor cu rulmenţi

Montajele cu rulmenţi trebuie să realizeze fixarea radială şi axială a arborelui în ambele sensuri fără a induce forţe suplimentare în rulmenţi, să permită dilataţiile termice în cazul variaţiilor mari de temperatură şi să permită reglarea cu uşurinţă a jocurilor din rulmenţi.

Alegerea tipurilor montajelor cu rulmenţi

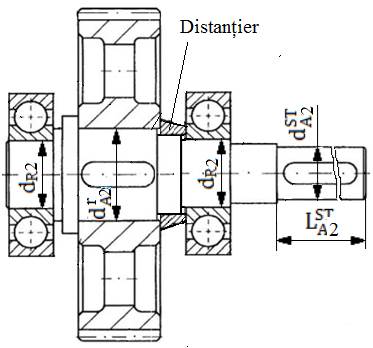

Rulmenţii radiali cu bile se montează pe arbore cu fixare axială prin umăr (fig. a, varianta I) și/sau prin distanțier (fig. b).

Rulmenţii radial-axiali (cu bile sau cu role), montaţi câte unul în fiecare lagăr (fig. a, varianta II), preiau forţele axiale într-un sens, şi pentru preluarea forţelor axiale cu sens opus se impune ca celălat lagăr să includă un rulment, de obicei, identic. Astfel, cei doi rulmenţi radial-axiali pot forma montaj în X sau în O (fig. a, varianta II).

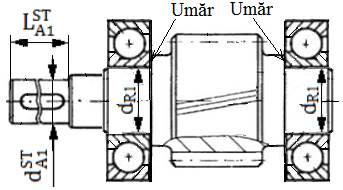

Varianta I (cu rulmenţi radiali cu bile)

Varianta II (cu rulmenţi radial-axiali cu bile)

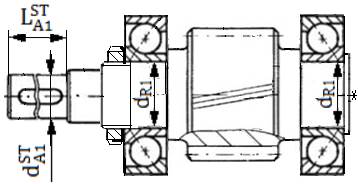

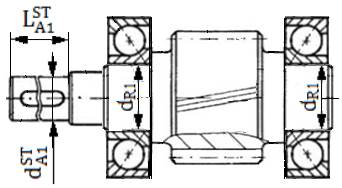

Montaj în X Montaj în O

a

b

Montaje cu rulmenţi: a – arbore de intrare; b – arbore de ieşire
